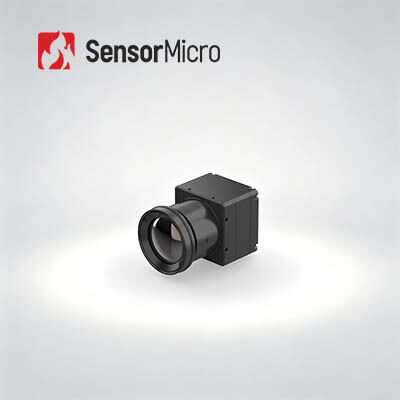

Μη ψυγμένο πυρήνα θερμικής κάμερας LWIR 640x512 12μm με κατανάλωση ισχύος 0,65W για θερμογραφία

  • Uncooled LWIR 640x512 12μm Thermal Camera Core with 0.65W Power Consumption for Thermography
Τόπος καταγωγής Κίνα
Μάρκα SensorMicro
Πιστοποίηση ISO9001:2015; RoHS; Reach
Αριθμό μοντέλου COIN612RG2
Ποσότητα παραγγελίας min 1 κομμάτι
Τιμή Διαπραγματεύσιμος
Όροι πληρωμής T/T
Λεπτομέρειες
Ψήφισμα 640x512 Κατανάλωση ρεύματος 0.65W
Φασματικό εύρος 8~14μm Pixel Pitch 12μm
NETD ≤25mK/F1,0/25℃ Ρυθμός καρέ 25Hz/30Hz
Επισημαίνω

Θερμογραφία Θερμική κάμερα πυρήνας 12um

,

640x512 Μη ψύκτης πυρήνας θερμικής κάμερας

,

Μονάδα θερμικής κάμερας υπέρυθρου LWIR
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

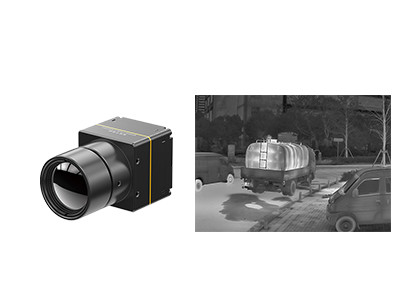

Uncooled LWIR 640x512 12μm Thermal Camera Core for thermography
Επισκόπηση προϊόντος

Σχεδιασμένος για μικροσκοπικές και φορητές έξυπνες συσκευές θερμικής απεικόνισης, ο πυρήνας της κάμερας μέτρησης υπέρυθρης θερμοκρασίας COIN612RG2 σπάει τους περιορισμούς των παραδοσιακών μονάδων θερμικής απεικόνισης μεγάλης ισχύος. Με εξαιρετικά συμπαγές σώμα 25,4*25,4*15,7mm, εξαιρετικά ελαφρύ βάρος 15±1g και εξαιρετικά χαμηλή κατανάλωση ενέργειας ≤0,65W, είναι ιδανικό για συμπαγή ενσωμάτωση συσκευών και εξοπλισμό με μπαταρία.

Υιοθετώντας ανιχνευτή υψηλής ανάλυσης ApexCore 640*512 και προηγμένους αλγόριθμους επεξεργασίας εικόνας, διασφαλίζει καθαρή θερμική απεικόνιση και ακριβή μέτρηση θερμοκρασίας (±2°C/±2%, NETD≤25mK). Υποστηρίζει πολλαπλές διεπαφές βίντεο και προσαρμόσιμους φακούς, με ισχυρή συμβατότητα που βοηθά τους χρήστες να ολοκληρώσουν γρήγορα την ανάπτυξη και την ανάπτυξη συστήματος μέτρησης θερμοκρασίας ελαφρού υπέρυθρου.

Κύρια Χαρακτηριστικά
Ολοκληρωμένη λειτουργικότητα, οικονομικά αποδοτικός σχεδιασμός
  • Αναπτύχθηκε με χρήση ανιχνευτή υπερύθρων σε επίπεδο πλακών ApexCore, με NETD≤25mK
  • Συνδυάζει ένα ευρέως χρησιμοποιούμενο FPA με προηγμένους αλγόριθμους επεξεργασίας εικόνας για βελτιωμένη ποιότητα εικόνας
  • Ακρίβεια μέτρησης θερμοκρασίας έως ±2°C ή ±2%, υποστηρίζοντας εύρη από -20°C έως 150°C και 100℃ έως 550°C, με προσαρμόσιμες προεκτάσεις
Συμπαγές και ελαφρύ, υψηλής απόδοσης με χαμηλή ισχύ
  • Διαστάσεις: 25,4*25,4*15,7mm
  • Βάρος: 15±1g, Κατανάλωση ισχύος: ≤0,65W
Πολλαπλές διαμορφώσεις, γρήγορη ενσωμάτωση
  • Προαιρετικοί οπτικοί φακοί για την κάλυψη διαφορετικών απαιτήσεων εφαρμογής
  • Υποστηρίζει διεπαφές εξόδου εικόνας USB2.0/DVP/LVDS/BT.656
  • Έξοδος δεδομένων εικόνας RAW/YUV/TMP με έλεγχο σειριακής θύρας
Προδιαγραφές προϊόντος
Μοντέλο COIN612RG2
Ενδείξεις ανιχνευτών υπερύθρων
Ευαίσθητο Υλικό Φωνή
Ψήφισμα 640*512
Μέγεθος pixel 12μm
Φασματική Απόκριση 8μm ~ 14μm
Τυπικό NETD ≤25mK/F1,0/25℃
Επεξεργασία εικόνας
Ψηφιακός ρυθμός καρέ 25/30 Hz
Ώρα εκκίνησης 6 δευτ
Αναλογικό βίντεο PAL/NTSC
Ψηφιακό βίντεο RAW/YUV422/TMP
Αλγόριθμος εικόνας Διόρθωση μη ομοιομορφίας (NUC)
Μείωση θορύβου 3D (3DNR)
Καταστολή θορύβου 2D (DNS)
Συμπίεση δυναμικού εύρους (DRC)
Βελτίωση άκρων (EE)
Εμφάνιση εικόνας 10 τύποι (Λευκό καυτό/Λάβα/Σιδερένιο κόκκινο/Καυτό σίδηρο/Ιατρικό/Αρκτικό/Ουράνιο τόξο 1/Ουράνιο τόξο 2/Απόχρωση/Μαύρο καυτό)
Λογισμικό Η/Υ
Λογισμικό ICC Έλεγχος μονάδας & προβολή βίντεο
Ηλεκτρικός
Τυπική εξωτερική διεπαφή 50 ακίδες: DF40C-50DP-0,4V(51), (HRS, Αρσενικό)
USB Expansion Board USB3.0/USB2.0/VPC/USB2.0&VPC
Διεπαφή επικοινωνίας TTL-232/USB2.0
Διεπαφή ψηφιακού βίντεο DVP8/DVP16/USB2.0/BT.656/LVDS
Τάση τροφοδοσίας 4,5~5,5V
Τυπική κατανάλωση ενέργειας 0,65W
Μέτρηση Θερμοκρασίας
Θερμοκρασία λειτουργίας -10℃~+50℃
Εύρος μέτρησης θερμοκρασίας -20℃~150℃, 100℃~550℃; Υποστήριξη Προσαρμογής και Επέκτασης
Ακρίβεια μέτρησης θερμοκρασίας ±2°C ή ±2% (όποιο είναι μεγαλύτερο)
Μερική μέτρηση θερμοκρασίας Υποστήριξη μέγιστης, ελάχιστης και μέσης τιμής εξόδου των περιοχών μέτρησης θερμοκρασίας
SDK Android/Windows/Linux; Επίτευξη ανάλυσης ροής βίντεο και μετατροπή από γκρι σε θερμοκρασία
Μηχανικός
Μέγεθος γυμνού πυρήνα (mm) 25,4*25,4*15,7 χλστ
Βάρος γυμνού πυρήνα (g) 15±1g
Περιβαλλοντική προσαρμοστικότητα
Θερμοκρασία λειτουργίας -40℃~+70℃
Θερμοκρασία αποθήκευσης -45℃~+85℃
Υγρασία 5%~95%, χωρίς συμπύκνωση
Δόνηση 5,35grms, Τυχαία Δόνηση, 3-άξονες
Σύγκρουση Μισό ημιτονοειδές κύμα, 40 g/11ms, κατεύθυνση πρόσκρουσης 3 άξονας, 6 κατεύθυνση
Πιστοποίηση ROHS2.0/REACH
Οπτικός φακός
Οπτικός φακός Αθερμική σταθερή εστίαση: 4,8mm/7mm/9,1mm/13mm/19mm/25m/35mm
Επίπεδο Προστασίας IP67 (Εμπρός φακός)
Βιομηχανικές Εφαρμογές

Η μονάδα θερμικής απεικόνισης COIN612RG2 εφαρμόζεται στον τομέα της θερμογραφίας, της βιομηχανικής όρασης, της πυρόσβεσης και διάσωσης, της επιτήρησης ασφαλείας, της εξωτερικής παρατήρησης, της όρασης μηχανών, των ηλεκτρονικών καταναλωτών κ.λπ.

Η σειρά προϊόντων μας

Υψηλή ευαισθησία και εξαιρετική απόδοση
Κορυφαία τεχνολογία παγκοσμίως στη βιομηχανία υπερύθρων

Διατίθενται διάφοροι ανιχνευτές υπερύθρων
Τόσο μη ψυχόμενοι όσο και ψυχόμενοι ανιχνευτές υπερύθρων σε διαφορετικές μορφές και μέγεθος pixel

Παραγωγή όγκου για εξασφάλιση γρήγορης παράδοσης
Τρεις γραμμές παραγωγής με ετήσια δυνατότητα παραγωγής έως και εκατομμύρια ανιχνευτές.

Συχνές Ερωτήσεις
Ποια είναι η διαφορά μεταξύ μη ψυχθέντων και ψυχθέντων ανιχνευτών υπερύθρων;

Αυτή τη στιγμή στην αγορά κυκλοφορούν δύο τύποι αισθητήρων υπέρυθρης θερμικής απεικόνισης, ψυχόμενοι και μη ψυχόμενοι.

Μη ψυχόμενος ανιχνευτής υπερύθρωνλειτουργεί σε θερμοκρασία περιβάλλοντος. Βασίζεται στη βιομηχανία ημιαγωγών και έτσι συνήθως μπορεί να κατασκευαστεί σε μεγάλο όγκο με μικρό μέγεθος και χαμηλό κόστος. Οι μη ψυχόμενοι ανιχνευτές υπερύθρων χρησιμοποιούνται ευρέως σε φορητές/φορητές/κινητές συσκευές.

Ανιχνευτές IR με ψύξησυσκευάζονται σε μονάδα που τα διατηρεί σε εξαιρετικά χαμηλή θερμοκρασία η οποία θα υποστηρίζεται από κρυοψύκτη. Είναι πολύ μεγαλύτεροι, ακριβότεροι και λιγότερο αξιόπιστοι από τους μη ψυχόμενους αισθητήρες, κυρίως λόγω των πολύπλοκων συστημάτων ψύξης που απαιτούν. Ωστόσο, τα συστήματα ψύξης είναι απίστευτα ευαίσθητα και συνήθως λειτουργούν με οπτικά μεγάλης εστιακής απόστασης για την επίτευξη αποστολής μεγάλης εμβέλειας.
