384x288 Ανάλυση 17μm Pixel Pitch Thermal Module με κατανάλωση ισχύος 0,65W

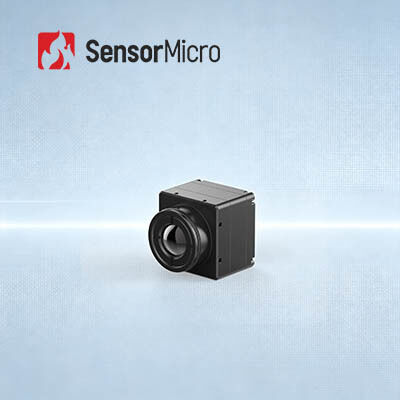

  • 384x288 Resolution 17μm Pixel Pitch Thermal Module with 0.65W Power Consumption Infrared Camera Core
Τόπος καταγωγής Κίνα
Μάρκα SensorMicro
Πιστοποίηση ISO9001:2015; RoHS; Reach
Αριθμό μοντέλου COIN417RG3
Ποσότητα παραγγελίας min 1 κομμάτι
Τιμή Διαπραγματεύσιμος
Όροι πληρωμής T/T
Λεπτομέρειες
Ψήφισμα 384x288 Κατανάλωση ρεύματος 0.65W
Φασματικό εύρος 8~14μm Pixel Pitch 12μm
NETD ≤30mK Ρυθμός καρέ 25Hz/30Hz/50Hz
Επισημαίνω

Γρήγορη θερμική ενότητα 640x512 ολοκλήρωσης

,

0.8W υπέρυθρη θερμική ενότητα ανιχνευτών

,

RS232 υπέρυθρη θερμική ενότητα καμερών
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων
Γρήγορη Ενσωμάτωση Θερμικής Μονάδας με Υπέρυθρο Ανιχνευτή 384x288/17μm
Επισκόπηση Προϊόντος

Ο πυρήνας υπέρυθρης κάμερας COIN417RG3 για μέτρηση θερμοκρασίας διαθέτει έναν μη ψυχόμενο υπέρυθρο ανιχνευτή 384*288/17μm και ενσωματώνει ένα εξάρτημα μέτρησης θερμοκρασίας σε πραγματικό χρόνο. Υποστηρίζει ένα ευρύ φάσμα θερμοκρασιών με ακρίβεια ±3°C ή ±3%, επιτρέποντας την ακριβή ανίχνευση ανώμαλων μεταβολών θερμοκρασίας. Ο σχεδιασμός του με εξαιρετικά χαμηλή κατανάλωση ενέργειας και η συμβατότητα με τυπικές βιομηχανικές διεπαφές μειώνουν σημαντικά το κόστος ανάπτυξης και ενσωμάτωσης. Ο πυρήνας της κάμερας έχει ήδη ενσωματωθεί βαθιά σε εφαρμογές βιομηχανικής παρακολούθησης θερμοκρασίας, ελέγχου διεργασιών και έξυπνης κατασκευής, επιταχύνοντας την ανάπτυξη συστημάτων υπέρυθρης θερμογραφίας.

Κύρια Χαρακτηριστικά
  • Ολοκληρωμένα Χαρακτηριστικά, Οικονομικά Αποδοτικά
    • Αναπτύχθηκε με βάση οικονομικά αποδοτικούς μη ψυχόμενους ανιχνευτές υπερύθρων
    • Ενσωματωμένοι προηγμένοι αλγόριθμοι επεξεργασίας εικόνας για βελτίωση της ποιότητας της εικόνας
    • Υψηλή ακρίβεια μέτρησης θερμοκρασίας έως ±2°C ή ±2%, υποστηρίζοντας εύρη θερμοκρασίας από -20°C έως 150°C και 100°C έως 550°C, με δυνατότητα προσαρμογής για εκτεταμένα εύρη
  • Ευέλικτη Επέκταση, Γρήγορη Ενσωμάτωση
    • Διατίθενται πολλαπλές επιλογές οπτικών φακών για την κάλυψη διαφόρων αναγκών εφαρμογών
    • Υποστηρίζει πολλαπλές λειτουργίες εξόδου, συμπεριλαμβανομένων USB2.0/DVP/LVDS/BT.656
    • Εξόδους δεδομένων εικόνας RAW/YUV, με έλεγχο μέσω σειριακής θύρας
Προδιαγραφές Προϊόντος
Μοντέλο COIN417RG3
Ενδείξεις Υπέρυθρων Ανιχνευτών Ευαίσθητο Υλικό: VOx
Ανάλυση: 384*288
Μέγεθος Pixel: 17μm
Φασματική Απόκριση: 8μm ~ 14μm
Τυπικό NETD: ≤30mK
Επεξεργασία Εικόνας Ψηφιακός Ρυθμός Καρέ: 25/30/50Hz
Χρόνος Εκκίνησης: 6s
Αναλογικό Βίντεο: PAL/NTSC
Ψηφιακό Βίντεο: RAW/YUV422
Αλγόριθμος Εικόνας: Διόρθωση Μη Ομοιομορφίας (NUC), Μείωση Θορύβου 3D (3DNR), Καταστολή Θορύβου 2D (DNS), Συμπίεση Δυναμικού Εύρους (DRC), Ενίσχυση Άκρων (EE)
Εμφάνιση Εικόνας: 10 Τύποι (Λευκή Θερμή/Λάβα/Σιδηροκόκκινο/Καυτό Σίδερο/Ιατρικό/Αρκτικό/Ουράνιο Τόξο 1/Ουράνιο Τόξο 2/Απόχρωση/Μαύρη Θερμή)
Λογισμικό Η/Υ Λογισμικό ICC: Έλεγχος Μονάδας & Εμφάνιση Βίντεο
Ηλεκτρικά Τυπική Εξωτερική Διεπαφή: 50Pin: DF40C-50DP-0.4V(51), (HRS,Αρσενικό)
Πλακέτα Επέκτασης: USB3.0/USB2.0/VPC/USB2.0&VPC
Διεπαφή Επικοινωνίας: TTL-232/USB2.0
Ψηφιακή Διεπαφή Βίντεο: DVP8/DVP16/USB2.0/BT.656/LVDS
Τάση Τροφοδοσίας: 4.5~5.5V
Τυπική Κατανάλωση Ενέργειας: 0.65W
Μέτρηση Θερμοκρασίας Θερμοκρασία Λειτουργίας: -10°C~+50°C
Εύρος Μέτρησης Θερμοκρασίας: -20°C~+150°C, 100°C~+550°C
Ακρίβεια Μέτρησης Θερμοκρασίας: Μεγαλύτερο από ±2°C / ±2%
Μερική Μέτρηση Θερμοκρασίας: Υποστηρίζει έξοδο μέγιστης, ελάχιστης και μέσης τιμής περιοχών μέτρησης θερμοκρασίας
SDK: Android/Windows/Linux; Επίτευξη Ανάλυσης Ροής Βίντεο και Μετατροπής από Γκρι σε Θερμοκρασία
Μηχανικά Μέγεθος Γυμνού Πυρήνα (mm): 25.4*25.4*16.5
Βάρος Γυμνού Πυρήνα (g): 16.6±1
Περιβαλλοντική Προσαρμοστικότητα Θερμοκρασία Λειτουργίας: -40°C~+70°C
Θερμοκρασία Αποθήκευσης: -45°C~+85°C
Υγρασία: 5%~95%, χωρίς συμπύκνωση
Δόνηση: Τυχαία Δόνηση, 5.35grms, 3-άξονες
Κρούση: Ημιτονοειδές Κύμα, 40g/11ms, Κατεύθυνση Κρούσης 3 Άξονες, 6 Κατευθύνσεις
Πιστοποίηση: ROHS2.0/REACH
Οπτικός Φακός Οπτικός Φακός: Σταθερής Εστίασης Αθερμικός: 4.8mm/7mm/9.1mm/13mm/19mm/25mm
Επίπεδο Προστασίας: IP67 (Μπροστινός Φακός)
Βιομηχανικές Εφαρμογές

Η μονάδα θερμικής απεικόνισης COIN417RG3 εφαρμόζεται στον τομέα της Θερμογραφίας, της Παρακολούθησης Ασφαλείας, των Ρομπότ, του Έξυπνου Υλικού, του ADAS, της Πυρόσβεσης & Διάσωσης κ.λπ.

Η Γραμμή Προϊόντων μας
  • Υψηλή ευαισθησία και εξαιρετική απόδοση
  • Παγκόσμιας κλάσης τεχνολογία στη βιομηχανία υπερύθρων
  • Διάφοροι υπέρυθροι ανιχνευτές διαθέσιμοι - Τόσο μη ψυχόμενοι όσο και ψυχόμενοι υπέρυθροι ανιχνευτές σε διαφορετικές μορφές και μεγέθη pixel
  • Μαζική παραγωγή για διασφάλιση γρήγορης παράδοσης - Τρεις γραμμές παραγωγής με ετήσια παραγωγική ικανότητα έως εκατομμύρια ανιχνευτές
Συχνές Ερωτήσεις
1. Ποια είναι τα πλεονεκτήματα των μη ψυχόμενων υπέρυθρων ανιχνευτών;
Ο μη ψυχόμενος ανιχνευτής εστιακού επιπέδου υπερύθρων δεν χρειάζεται ψυχόμενη συσκευή, μπορεί να λειτουργεί σε θερμοκρασία δωματίου και έχει τα πλεονεκτήματα της γρήγορης εκκίνησης, της χαμηλής κατανάλωσης ενέργειας, του μικρού μεγέθους, του ελαφρού βάρους, της μεγάλης διάρκειας ζωής, του χαμηλού κόστους και ούτω καθεξής.
2. Ποιες είναι οι βασικές εκτιμήσεις για έναν υπέρυθρο ανιχνευτή / θερμική μονάδα για την εφαρμογή σας;
• Η ανάλυση του ανιχνευτή
• Το μέγεθος του pixel
• Το NETD
• Η ποιότητα της εικόνας
• Οι επιλογές φακών
• Η κατανάλωση ενέργειας
• Το μέγεθος και το βάρος
• Η μηχανική & ηλεκτρική διεπαφή
• Ο προϋπολογισμός
