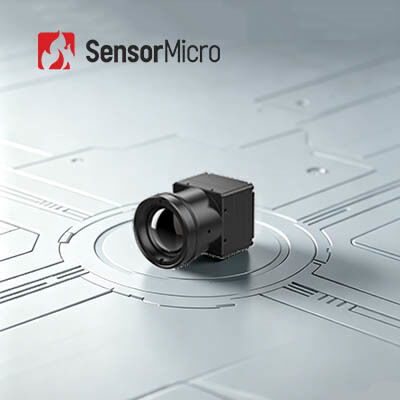

Μονάδα θερμικής απεικόνισης LWIR χωρίς ψύξη SWaP-C με ανάλυση 640x512 και πλάτος των pixel 12μm σε κατανάλωση ισχύος 0,65W

  • SWaP-C Uncooled LWIR Thermal Imaging Module with 640x512 Resolution and 12μm Pixel Pitch at 0.65W Power Consumption
Τόπος καταγωγής Κίνα
Μάρκα SensorMicro
Πιστοποίηση ISO9001:2015; RoHS; Reach
Αριθμό μοντέλου COIN612G2
Ποσότητα παραγγελίας min 1 κομμάτι
Τιμή Διαπραγματεύσιμος
Όροι πληρωμής T/T
Λεπτομέρειες
Ψήφισμα 640x512 Κατανάλωση ρεύματος 0.65W
Φασματικό εύρος 8~14μm Pixel Pitch 12μm
Τυπικό NETD ≤25mK/F1,0/25℃ Ρυθμός καρέ 25/30/50Hz
Επισημαίνω

Ενότητα θερμικής λήψης εικόνων LWIR

,

Ενότητα θερμικής λήψης εικόνων ανταλλαγή-γ

,

Μη ψυχόμενος θερμικός πυρήνας 640x512 καμερών
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων
Μονάδα θερμικής απεικόνισης LWIR χωρίς ψύξη SWaP-C 640x512 12μm
Επισκόπηση του προϊόντος

Ο πυρήνας κάμερας υπέρυθρου COIN612G2 διαθέτει ανιχνευτή υπέρυθρου επιπέδου κυψελών 640×512/12μm ApexCore με τυπικό NETD ≤25mK,η επίτευξη βέλτιστης ισορροπίας μεταξύ της υψηλής απόδοσης και της οικονομικής αποδοτικότηταςΟ συμπαγής σχεδιασμός, η ελαφριά δομή και η χαμηλή κατανάλωση ενέργειας μόλις 0,65W το καθιστούν ιδανικό για διάφορες εφαρμογές.

Υποστηρίζει τα κύρια πρωτόκολλα σειριακής επικοινωνίας, πολλαπλές θύρες εξόδου βίντεο και ένα ολοκληρωμένο φάσμα οπτικών φακών,το COIN612G2 επιτρέπει την ταχεία ανίχνευση hot-spot και απλοποιεί τις δευτερεύουσες ροές εργασίας ανάπτυξης, παρέχοντας μια πλήρως λειτουργική και οικονομική λύση θερμικής ολοκλήρωσης.

Βασικά χαρακτηριστικά
  • Πλήρης λειτουργικότητα, οικονομικά αποδοτική λύση
    • Ανιχνευτής υπέρυθρων υψηλών επιδόσεων ApexCore με NETD ≤ 25mK
    • Προηγμένοι αλγόριθμοι επεξεργασίας εικόνας για βελτιωμένη ποιότητα εικόνας
  • Σύνθετη δομή, ελαφρύ σχέδιο
    • Μέγεθος: 25,4 × 25,4 × 15,7 mm
    • Βάρος: 15±1g, κατανάλωση ισχύος ≤ 0,65W
  • Πολυδιάστατη διαμόρφωση, ταχεία ενσωμάτωση
    • Πολλαπλές επιλογές φακών διαθέσιμες για διάφορες απαιτήσεις εφαρμογής
    • Υποστηρίζει διεπαφές εξόδου εικόνας USB 2.0/DVP/LVDS/BT.656
    • Εξαγωγές δεδομένων εικόνας RAW/YUV με έλεγχο σειριακής θύρας
Προδιαγραφές προϊόντος
Σχήμα ΣΕΛΙΔΟ 612G2
Δείκτες ανιχνευτών υπέρυθρων
Ευαίσθητο υλικό VOx
Απόφαση 640×512
Μέγεθος pixel 12 μm
Φασματική ανταπόκριση 8 μm ~ 14 μm
Τυπική NETD ≤ 25mK/F1.0/25°C
Επεξεργασία εικόνας
Ψηφιακό ρυθμό καρέ 25/30/50Hz
Ώρα εκκίνησης 6s
Αναλογικό βίντεο PAL/NTSC
Ψηφιακό βίντεο RAW/YUV422
Αλγόριθμος εικόνας Διόρθωση μη ομοιομορφίας (NUC)
3D μείωση θορύβου (3DNR)
2D καταστολή θορύβου (DNS)
Δυναμική συμπίεση εύρους (DRC)
Ενίσχυση της άκρης (EE)
Εμφάνιση εικόνας 10 Τύποι (Λευκό καυτό/Λάβα/Κόκκινο σίδερο/Καυτό σίδερο/Ιατρική/Αρκτική/Καίνος 1/Καίνος 2/Τιντ/Μαύρο καυτό)
Λογισμικό υπολογιστών
Λογισμικό ICC Η μονάδα ελέγχου και η οθόνη βίντεο
Ηλεκτρική
Τυπική εξωτερική διεπαφή 50pin: DF40C-50DP-0.4V ((51), (HRS, Male)
Πίνακα επέκτασης Διάταξη 3
Διασύνδεση επικοινωνίας TTL-232/USB2.0
Ψηφιακή εικόνα ΔΕΠ8/ΔΕΠ16/USB2.0/BT.656/LVDS
Πρόσθετη τάση 4.5~5.5V
Τυπική κατανάλωση ενέργειας 0.65W
Μηχανικές
Μέγεθος γυμνού πυρήνα (mm) 25.4×25.4×15.7
Άδειο βάρος πυρήνα (g) 15±1g
Προσαρμοστικότητα στο περιβάλλον
Θέρμανση λειτουργίας -40°C~+70°C
Θέρμανση αποθήκευσης -45°C~+85°C
Η υγρασία 5% έως 95%, μη συμπυκνωτικό
Δονήσεις 5.35gms, τυχαία δονήσεις, 3-άξονας
Επιπτώσεις Μισό κύμα sinus, 40g / 11ms, κατεύθυνση της πρόσκρουσης X άξονας, 3 φορές
Πιστοποίηση ROHS2.0/REACH
Οπτικοί φακοί
Οπτικοί φακοί Σταθερή εστίαση Αθερμική: 4.8mm/7mm/9.1mm/13mm/19mm/25mm/35mm/50mm/70mm
Επίπεδο προστασίας IP67 ((Πρόσωπος φακός)
Βιομηχανικές εφαρμογές

Η μονάδα θερμικής απεικόνισης COIN612G2 εφαρμόζεται στην παρακολούθηση της ασφάλειας, τη βιομηχανική όραση, την εξωτερική παρατήρηση, την πυρόσβεση και διάσωση, το ADAS, τη μηχανική όραση και συναφείς τομείς.

Τα Πλεονεκτήματά Μας
  • Βαθιά τεχνική εμπειρογνωμοσύνη:Χρόνια εμπειρίας στην έρευνα, ανάπτυξη και εφαρμογή τεχνολογίας υπέρυθρων αισθητήρων με δυνατότητες σχεδιασμού τσιπ, κατασκευής πλακών, συσκευασίας, δοκιμών και ενσωμάτωσης συστημάτων.
  • Επικεντρωμένη στην καινοτομία:Η δέσμευση για τεχνολογικές ανακαλύψεις στην θερμική απεικόνιση, την επέκταση των ορίων στο NETD, SWaP και τη θερμοκρασία λειτουργίας σε όλα τα συστήματα ασφάλειας, βιομηχανικής παρακολούθησης και ευφυών συστημάτων.
  • Διαφοροποιημένο χαρτοφυλάκιο προϊόντων:Ολοκληρωμένη γκάμα συστατικών ανίχνευσης υπέρυθρων ρύπων, τόσο με ψύξη όσο και χωρίς ψύξη, που παρέχουν προσαρμοσμένες λύσεις για διάφορες βιομηχανίες.
  • Ακριβής επικύρωση αξιοπιστίας:Αποτελεσματικό σύστημα διαχείρισης ποιότητας με πολλαπλές διαδικασίες δοκιμών για τη διασφάλιση μακροπρόθεσμης σταθερότητας και αξιοπιστίας.
  • Επαγγελματική τεχνική υποστήριξη:Η ομάδα μηχανικών συνεργάζεται στενά με τους πελάτες για να επιταχύνει την ολοκλήρωση του συστήματος, να βελτιώσει την αποτελεσματικότητα και να μειώσει το χρόνο κυκλοφορίας στην αγορά.
Συχνές Ερωτήσεις
1Τι είναι η υπερύθριη θερμική απεικόνιση;

Η θερμική απεικόνιση υπέρυθρου χρησιμοποιεί υπέρυθρη ακτινοβολία και θερμική ενέργεια για τη συλλογή πληροφοριών σχετικά με αντικείμενα.Μετατρέπει την αόρατη υπέρυθρη ακτινοβολία σε ορατές υπέρυθρες θερμικές εικόνες που δείχνουν την κατανομή θερμοκρασίας των επιφανειών στόχουΔιαφορετικά αντικείμενα και ακόμη και διαφορετικά μέρη του ίδιου αντικειμένου έχουν διαφορετική ικανότητα ακτινοβολίας και δύναμη υπέρυθρης αντανάκλασης.

2Για τι μπορεί να χρησιμοποιηθεί η υπέρυθρη απεικόνιση;

Νυχτερινή όραση, Αναζήτηση και διάσωση, Μη καταστροφικές δοκιμές, Πρόληψη επιδημιών, Θερμογραφία, Ασφάλεια και παρακολούθηση, Πυροσβεστική και πολλά άλλα.

3- Τι είναι η θερμική απεικόνιση;

Μια μονάδα θερμικής απεικόνισης συνήθως αποτελείται από έναν υπερύθριο ανιχνευτή, υπερύθριους φακούς και ηλεκτρονικά υλικά με ενσωματωμένο λογισμικό και αλγόριθμους.Αντιπροσωπεύει την ελάχιστη λειτουργική μονάδα μιας συσκευής θερμικής απεικόνισης.
