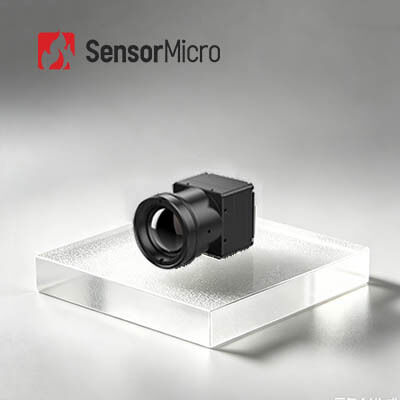

Μη ψυγμένο πυρήνα θερμικής κάμερας LWIR ανάλυσης 640x512 με 12μm pixel pitch και χαμηλή κατανάλωση ισχύος 0,65W

  • Uncooled 640x512 Resolution LWIR Thermal Camera Core with 12μm Pixel Pitch and 0.65W Low Power Consumption
Τόπος καταγωγής Κίνα
Μάρκα SensorMicro
Πιστοποίηση ISO9001:2015; RoHS; Reach
Αριθμό μοντέλου COIN612G2
Ποσότητα παραγγελίας min 1 κομμάτι
Τιμή Διαπραγματεύσιμος
Όροι πληρωμής T/T
Λεπτομέρειες
Ψήφισμα 640x512 Pixel Pitch 12μm
Ρυθμός καρέ 25/30/50Hz Κατανάλωση ρεύματος 0.65W
Φασματικό εύρος 8~14μm NETD ≤25mK/F1,0/25℃
Επισημαίνω

Μη ψυχόμενος πυρήνας καμερών LWIR θερμικός

,

Θερμικός πυρήνας 640x512 καμερών

,

0.8W ενότητα θερμικής λήψης εικόνων κατανάλωσης
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων
Μη ψυγμένο πυρήνα θερμικής κάμερας LWIR 640x512/12μm με χαμηλή κατανάλωση ισχύος 0,65W
Επισκόπηση του προϊόντος

Εξοπλισμένο με υψηλής ευαισθησίας 640×512 12μm ApexCore υποκόκκινο εστιακό επίπεδο σε κλίμακα κυψελών (FPA) με τυπική NETD ≤25 millikelvin,ο πυρήνας απεικόνισης υπέρυθρων COIN612G2 επιτυγχάνει ανώτερη απόδοση με βελτιστοποιημένο κόστοςΠαρέχει πλήρη συμβατότητα με ευρέως υιοθετημένες διασύνδεσεις σειριακής επικοινωνίας, ποικίλες εξόδους σήματος βίντεο,και μια ολοκληρωμένη επιλογή αντικειμένων για να ικανοποιήσει τις απαιτήσεις ανάπτυξης πολλαπλών σενάριων.

Η ενότητα επιτυγχάνει στιγμιαία λήψη hot-spot και υψηλής ακρίβειας θερμική απεικόνιση, μειώνοντας σημαντικά το κόστος ανάπτυξης για τους ενοποιητές συστημάτων.λειτουργεί ως πλήρης μονάδα ολοκλήρωσης θερμικής απεικόνισης με πλούσιες ενσωματωμένες λειτουργίες και αξιοσημείωτη ανταγωνιστικότητα κόστους.

Βασικά χαρακτηριστικά
Πλήρης λειτουργικότητα, οικονομικά αποδοτική λύση
  • Αναπτύχθηκε με έναν υψηλής απόδοσης, οικονομικά αποδοτικό ανιχνευτή υπέρυθρου επιπέδου κυψελών ApexCore με NETD ≤ 25mK
  • Συνδυάζει ένα βασικό FPA με προηγμένους αλγόριθμους επεξεργασίας εικόνας για τη βελτίωση της ποιότητας εικόνας
Σύνθετη δομή, ελαφρύ σχέδιο
  • Μέγεθος: 25,4 × 25,4 × 15,7 mm
  • Βάρος: 15±1g, κατανάλωση ισχύος ≤ 0,65W
Πολυδιάστατη διαμόρφωση, ταχεία ενσωμάτωση
  • Πολλές επιλογές φακών διαθέσιμες για την κάλυψη διαφόρων απαιτήσεων εφαρμογής
  • Υποστηρίζει διεπαφές εξόδου εικόνας USB 2.0/DVP/LVDS/BT.656
  • Εξαγωγές δεδομένων εικόνας RAW/YUV με έλεγχο σειριακής θύρας
Προδιαγραφές προϊόντος
Σχήμα ΣΕΛΙΔΟ 612G2
Δείκτες ανιχνευτών υπέρυθρων Ευαίσθητο υλικό: VOx
Ανάλυση: 640×512
Μέγεθος pixel: 12μm
Φασματική ανταπόκριση: 8μm ~ 14μm
Τυπική NETD: ≤ 25mK/F1.0/25°C
Επεξεργασία εικόνας Ψηφιακό ρυθμό εικόνας: 25/30/50Hz
Χρόνος εκκίνησης: 6 δευτερόλεπτα
Αναλογικό βίντεο: PAL/NTSC
Ψηφιακό βίντεο: RAW/YUV422
Αλγόριθμος εικόνας: Διόρθωση μη ομοιομορφίας (NUC), μείωση 3D θορύβου (3DNR), 2D καταστολή θορύβου (DNS), συμπίεση δυναμικής εμβέλειας (DRC), βελτίωση της άκρης (EE)
Εμφάνιση εικόνας: 10 τύποι (Λευκό Ζεστό/Λάβα/Κόκκινο Σίδηρο/Ζεστό Σίδηρο/Ιατρικό/Αρκτικό/Καταιγίδα 1/Καταιγίδα 2/Τιντ/Μαύρο Ζεστό)
Λογισμικό υπολογιστών Λογισμικό ICC: Ηλεκτρονικό σύστημα ελέγχου και οθόνη βίντεο
Ηλεκτρική Τυποποιημένη εξωτερική διεπαφή: 50pin: DF40C-50DP-0.4V ((51), (HRS,Male)
Δελτίο επέκτασης: USB3.0/USB2.0/VPC/USB2.0&VPC
Διασύνδεση επικοινωνίας: TTL-232/USB2.0
Ψηφιακή διεπαφή βίντεο: DVP8/DVP16/USB2.0/BT.656/LVDS
Δυναμική τάση τροφοδοσίας: 4.5~5.5V
Τυπική κατανάλωση ενέργειας: 0,65 W
Μηχανικές Μέγεθος γυμνού πυρήνα: 25,4 × 25,4 × 15.7
Γάλα βάρος πυρήνα ((g): 15±1g
Προσαρμοστικότητα στο περιβάλλον Θερμοκρασία λειτουργίας: -40°C~+70°C
Θερμοκρασία αποθήκευσης: -45°C~+85°C
Υγρασία: 5%~95%, μη συμπυκνωτική
Δονήσεις: 5,35gms, τυχαίες δονήσεις, 3-άξονας
Κρούση: μισό κύμα sinus, 40g/11ms, κατεύθυνση κρούσης, άξονας X, 3 φορές
Πιστοποίηση: ROHS2.0/REACH
Οπτικοί φακοί Οπτικός φακός: σταθερή εστίαση Αθερμική: 4.8mm/7mm/9.1mm/13mm/19mm/25mm/35mm/50mm/70mm
Επίπεδο προστασίας: IP67 ((Πρόσωπος φακός)
Βιομηχανικές εφαρμογές

Η μονάδα θερμικής απεικόνισης COIN612G2 εφαρμόζεται στον τομέα της παρακολούθησης της ασφάλειας, της βιομηχανικής όρασης, της εξωτερικής παρατήρησης, της πυρόσβεσης και διάσωσης, του ADAS, της μηχανικής όρασης κλπ.

Η γραμμή προϊόντων μας
  • Υψηλή ευαισθησία και εξαιρετική απόδοση
  • Παγκόσμια κορυφαία τεχνολογία στην υπέρυθρη βιομηχανία
  • Διαφορετικοί ανιχνευτές υπέρυθρου διαθέσιμοι - Τόσο μη ψυγμένοι όσο και ψυγμένοι ανιχνευτές υπέρυθρου σε διαφορετικά μορφότυπα και μεγέθη pixel
  • Παραγωγή σε μεγάλες ποσότητες για να εξασφαλιστεί ταχεία παράδοση - Τρεις γραμμές παραγωγής με ετήσια παραγωγική ικανότητα έως εκατομμύρια ανιχνευτές
Συχνές Ερωτήσεις
1Τι είναι η υπερύθριη θερμική απεικόνιση;

Στη φύση, όλα τα αντικείμενα των οποίων η θερμοκρασία είναι υψηλότερη από το απόλυτο μηδέν (-273 ° C) μπορούν να εκπέμπουν υπέρυθρες ακτίνες.Χρησιμοποιώντας τον ανιχνευτή της υπέρυθρης κάμερας για τη μέτρηση της διαφοράς θερμοκρασίας της υπέρυθρης ακτινοβολίας μεταξύ του ίδιου του στόχου και του φόντου, μπορείτε να πάρετε διαφορετικές υπέρυθρες εικόνες, οι οποίες ονομάζονται επίσης θερμικές εικόνες.

2Πώς λειτουργούν οι υπέρυθροι ανιχνευτές;

Η υπέρυθρη ακτινοβολία που εκπέμπεται από τον στόχο εισέρχεται στο εύρος ανίχνευσης του θερμικού ανιχνευτή,Τότε ο υπέρυθρος ανιχνευτής μετατρέπει το σήμα ακτινοβολίας διαφορετικής έντασης στο αντίστοιχο ηλεκτρικό σήμα., και στη συνέχεια μέσω της ενίσχυσης και της επεξεργασίας βίντεο, σχηματίζει την υπέρυθρη εικόνα που μπορεί να παρατηρηθεί με γυμνό μάτι.

3Ποια είναι τα πλεονεκτήματα των ψυκτικών υπερύθρων ανιχνευτών;

Ο ψυγμένος ανιχνευτής εστιακού επιπέδου υπέρυθρου λειτουργεί σε χαμηλή θερμοκρασία, η οποία παρέχεται από ανιχνευτή αποψύκωσης (ddc).Έχει υψηλή ευαισθησία και μπορεί να διακρίνει πιο λεπτή διαφορά θερμοκρασίας από τον μη ψυγμένο υπέρυθρο ανιχνευτήΜπορεί να ανιχνεύσει, να αναγνωρίσει και να αναγνωρίσει αντικείμενα σε πολύ μεγάλη απόσταση που είναι πάνω από δέκα χιλιόμετρα μακριά.Η δομή του ψυκτικού ανιχνευτή είναι πολύ περίπλοκη, γεγονός που έχει ως αποτέλεσμα ένα σχετικά υψηλό κόστος από τον ανιχνευτή χωρίς ψύξη..
