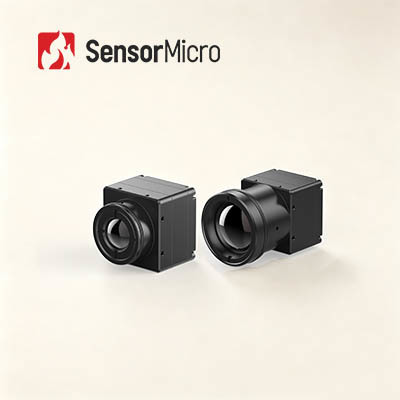

640x512 Ανάλυση 12μm Pixel Pixel ≤25mK NETD Uncooled LWIR Thermal Imaging Module

  • 640x512 Resolution 12μm Pixel Pitch ≤25mK NETD Uncooled LWIR Thermal Imaging Module
Τόπος καταγωγής Κίνα
Μάρκα SensorMicro
Πιστοποίηση ISO9001:2015; RoHS; Reach
Αριθμό μοντέλου COIN612G2
Ποσότητα παραγγελίας min 1 κομμάτι
Τιμή Διαπραγματεύσιμος
Όροι πληρωμής T/T
Λεπτομέρειες
Ψήφισμα 640x512 NETD ≤25mK/F1,0/25℃
Κατανάλωση ρεύματος 0.65W Φασματικό εύρος 8~14μm
Pixel Pitch 12μm Ψηφιακός ρυθμός καρέ 25/30/50Hz
Επισημαίνω

Μη ψυχόμενη αιχμηρή σαφής ενότητα θερμικής λήψης εικόνων

,

Ενότητα 8um θερμικής λήψης εικόνων

,

Θερμικός πυρήνας καμερών ανταλλαγή-γ LWIR
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων
Μονάδα θερμικής απεικόνισης SWaP-C με καθαρή θερμική απεικόνιση χωρίς ψύξη LWIR 8~14μm
Μοντέλο θερμικής απεικόνισης SWaP-C χωρίς ψύξη LWIR 640x512 12 μm
Ο πυρήνας θερμικής απεικόνισης COIN612G2 αξιοποιεί μια ανάλυση 640 × 512, 12μm πλάτος εικονοστοιχείων ApexCore,ενισχυμένο από ειδικά κυκλώματα επεξεργασίας σήματος και αλγόριθμους βελτίωσης εικόνας σε πολλά στάδια για την επίτευξη τυπικής διαφοράς θερμοκρασίας ισοδύναμου θορύβου (NETD) ≤ 25mKΤα στρώματα επικοινωνίας υλικού συμμορφώνονται με ευρέως υιοθετημένα πρωτόκολλα σειριακών λεωφορείων, ενώ οι μονάδες εξόδου βίντεο πολλαπλών καναλιών υποστηρίζουν το USB 2.0, DVP, LVDS και BT.656.
Οι φορείς εκμετάλλευσης και οι ολοκληρωτές μπορούν να επιλέξουν από ένα πλήρες φάσμα ταιριωμένων υπέρυθρων φακών για να ικανοποιήσουν τις οπτικές απαιτήσεις σε βιομηχανικές επιθεωρήσεις, επιτήρηση ασφαλείας,Συστήματα παρατήρησης πεδίου και ανίχνευσης AIoTΗ εξόρυξη hotspot σε πραγματικό χρόνο και η έξοδος θερμικού πλαισίου υψηλής πιστότητας ελαχιστοποιούν την εργασία προσαρμογής αλγορίθμων και υλικού στη δευτερογενή ανάπτυξη, τοποθετώντας το COIN612G2 ως πλήρως λειτουργικό,Η μονάδα θερμικής ολοκλήρωσης είναι εξοπλισμένη με βελτιστοποιημένο κόστος..
Βασικά χαρακτηριστικά
Πλήρης και οικονομικά αποδοτικό υποσύστημα απεικόνισης
Ο ανιχνευτής ApexCore επιπέδου κυψελού παρέχει ≤25mK NETD. Ο συνδυασμός FPA και αλγορίθμου μειώνει τον θόρυβο της εικόνας και βελτιώνει την αντίθεση του στόχου
Ελάχιστος συντελεστής μορφής, χαμηλή διάσπαση ισχύος
Μέγεθος: 25,4 mm × 25,4 mm × 15,7 mm, βάρος: 15±1g, τυπική κατανάλωση ισχύος 0,65w
Μοντυλικό υλικό για απλουστευμένη ολοκλήρωση
Μονδρικό σύστημα τοποθέτησης φακού με πολλαπλές επιλογές εστιακής απόστασης· πολλαπλές προδιαγραφές ψηφιακής βιντεοεξόδου· ρυθμιζόμενα δεδομένα RAW/YUV με διασύνδεση σειριακού ελέγχου
Προδιαγραφές προϊόντος
Σχήμα ΣΕΛΙΔΟ 612G2
Δείκτες ανιχνευτών υπέρυθρων
Ευαίσθητο υλικό VOx
Απόφαση 640×512
Μέγεθος pixel 12 μm
Φασματική ανταπόκριση 8 μm ~ 14 μm
Τυπική NETD ≤ 25mK/F1.0/25°C
Επεξεργασία εικόνας
Ψηφιακό ρυθμό καρέ 25/30/50Hz
Ώρα εκκίνησης 6s
Αναλογικό βίντεο PAL/NTSC
Ψηφιακό βίντεο RAW/YUV422
Αλγόριθμος εικόνας Διόρθωση μη ομοιομορφίας (NUC)
3D μείωση θορύβου (3DNR)
2D καταστολή θορύβου (DNS)
Δυναμική συμπίεση εύρους (DRC)
Ενίσχυση της άκρης (EE)
Εμφάνιση εικόνας 10 Τύποι (Λευκό καυτό/Λάβα/Κόκκινο σίδερο/Καυτό σίδερο/Ιατρική/Αρκτική/Καίνος 1/Καίνος 2/Τιντ/Μαύρο καυτό)
Λογισμικό υπολογιστών
Λογισμικό ICC Η μονάδα ελέγχου και η οθόνη βίντεο
Ηλεκτρική
Τυπική εξωτερική διεπαφή 50pin: DF40C-50DP-0.4V ((51), (HRS, Male)
Πίνακα επέκτασης Διάταξη 3
Διασύνδεση επικοινωνίας TTL-232/USB2.0
Ψηφιακή εικόνα ΔΕΠ8/ΔΕΠ16/USB2.0/BT.656/LVDS
Πρόσθετη τάση 4.5~5.5V
Τυπική κατανάλωση ενέργειας 0.65W
Μηχανικές
Μέγεθος γυμνού πυρήνα (mm) 25.4×25.4×15.7
Άδειο βάρος πυρήνα (g) 15±1g
Προσαρμοστικότητα στο περιβάλλον
Θέρμανση λειτουργίας -40°C~+70°C
Θέρμανση αποθήκευσης -45°C~+85°C
Η υγρασία 5% έως 95%, μη συμπυκνωτικό
Δονήσεις 5.35gms, τυχαία δονήσεις, 3-άξονας
Επιπτώσεις Μισό κύμα sinus, 40g / 11ms, κατεύθυνση της πρόσκρουσης X άξονας, 3 φορές
Πιστοποίηση ROHS2.0/REACH
Οπτικοί φακοί
Οπτικοί φακοί Σταθερή εστίαση Αθερμική: 4.8mm/7mm/9.1mm/13mm/19mm/25mm/35mm/50mm/70mm
Επίπεδο προστασίας IP67 ((Πρόσωπος φακός)
Βιομηχανικές εφαρμογές
Η μονάδα θερμικής απεικόνισης COIN612G2 εφαρμόζεται στον τομέα της θερμογραφίας, της παρακολούθησης της ασφάλειας, των ωφέλιμων φορτίων UAV, των ρομπότ, του ευφυούς υλικού, του ADAS, της πυρόσβεσης και της διάσωσης.
Θερμογραφία
Ασφάλεια & Παρακολούθηση
Πυροσβεστική & Διάσωση
Χρήσιμο φορτίο UAV
Προσωπικό Όραμα
ADAS
ΑΙΟΤ
Άλλες εφαρμογές
Προσαρμοσμένη υπηρεσία
  • Προσαρμογή προϊόντος:Προσαρμογή των διαμορφώσεων και προσαρμογή των αλγορίθμων ώστε να πληρούνται οι ειδικές απαιτήσεις του κλάδου
  • Τεχνική υποστήριξη και κατάρτιση επί τόπου:Παροχή πρακτικής κατάρτισης για την εγκατάσταση του συστήματος και τη λειτουργία στους βασικούς πελάτες
  • Κοινή καινοτομία για νέα προϊόντα και αγορές:Συνεργασία με τους πελάτες για την κοινή ανάπτυξη καινοτόμων λύσεων εφαρμογών υπέρυθρου
Συχνές Ερωτήσεις
Σε ποιες βιομηχανίες μπορούν να χρησιμοποιηθούν οι ανιχνευτές υπέρυθρων ακτίνων/κεντρικοί θερμικοί κάμερες;
Οι ανιχνευτές υπέρυθρων / πυρήνες θερμικών φωτογραφικών μηχανών μας χρησιμοποιούνται ευρέως σε πολλές βιομηχανίες όπως:
  • Θερμογραφία:Διατήρηση ηλεκτρικής ενέργειας, μηχανική όραση, κτίριο HVAC, μεταλλουργία, πετροχημική, προγνωστική συντήρηση, πρόληψη επιδημιών
  • Ασφάλεια και παρακολούθηση:Ασφαλής πόλη, Παρακολούθηση υποδομών, ασφάλεια των συνόρων, θαλάσσια κρουαζιέρα, ασφάλεια των ορυχείων
  • Πυροσβεστική και Διάσωση:Πρόληψη δασικών πυρκαγιών, πρόληψη πυρκαγιών, έρευνα και διάσωση
  • Χρήσιμο φορτίο μη επανδρωμένων:Επιθεώρηση εξοπλισμού, επιβολή και διάσωση, εφαρμογή πυρόσβεσης, παρατήρηση ζώων
  • Προσωπικό Όραμα:Εξωτερικός ελεύθερος χρόνος, Παρατήρηση ζώων, Περιπολία εφαρμογής
  • ΑΔΑΣ:Αυτοκίνητη οδήγηση, προηγμένο σύστημα υποβοήθησης οδηγού, ειδικά οχήματα
  • ΑΙΟΤ:Έξυπνο σπίτι, έξυπνο υλικό, έξυπνη φροντίδα, ρομπότ
  • Άλλα:Ενισχυμένο σύστημα όρασης πτήσης, ανίχνευση αερίων, γεωργία και βοσκοτροφία, επιστημονική έρευνα
