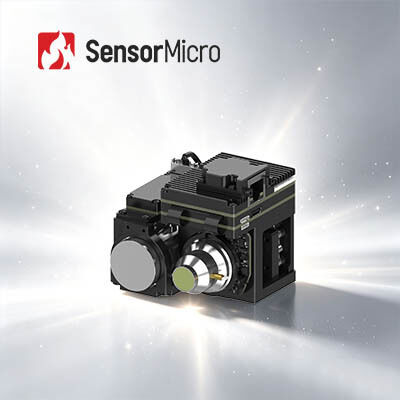

640x512 Ανάλυση 15μm Μέγεθος Pixels MWIR Ψυχροποιημένη υπέρυθρη μονάδα για ταχεία ενσωμάτωση

  • 640x512 Resolution 15μm Pixel Size MWIR Cooled Infrared Module for Fast Integration
  • 640x512 Resolution 15μm Pixel Size MWIR Cooled Infrared Module for Fast Integration
Τόπος καταγωγής Κίνα
Μάρκα SensorMicro
Πιστοποίηση ISO9001:2015; RoHS; Reach
Αριθμό μοντέλου GAVIN GC615HMG
Ποσότητα παραγγελίας min 1 κομμάτι
Τιμή Διαπραγματεύσιμος
Όροι πληρωμής L/C,T/T
Λεπτομέρειες
Ψήφισμα 640x512 / 15μm Ανιχνευτής υπερύθρων NETD (23℃) 20mK (F4)
Φασματικό εύρος 30,7μm±0,2μm·4,8μm±0,2μm Ρυθμός καρέ 50Hz (F4) / 30Hz (F5.5)
Χρόνος ψύξης (23℃) ≤3 λεπτά 30 δευτ Σταθερή κατανάλωση ενέργειας (23℃) ≤7W
Επισημαίνω

15uM δροσισμένες ενότητες καμερών

,

Δροσισμένες ενότητες 640x512 καμερών

,

Πυρήνας καμερών RS058 T2SL LWIR
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων
640x512 / 15μm MWIR ψυγμένη υπέρυθρη μονάδα για ταχεία ενσωμάτωση
Επισκόπηση του προϊόντος

Αποκλείστε την ανώτερη ενδοκόκκινη απεικόνιση με το GAVIN GC615HMG ψυχρό πυρήνα κάμερας.Εφοδιασμένο με κορυφαίο στον κλάδο 640×512/15μm ανιχνευτή HOT μεγάλου μορφότυπου και αναβαθμισμένη τεχνολογία επεξεργασίας εικόνας, καταγράφει κάθε λεπτή θερμική λεπτομέρεια με εκπληκτική σαφήνεια και σταθερότητα.

Διαλύοντας την ισορροπία μεταξύ ποιότητας εικόνας και φορητότητας, η καινοτόμος HOT δομή του επιτυγχάνει γρήγορη απόκριση ψύξης, εξαιρετικά συμπαγές μέγεθος και λειτουργία χαμηλής ισχύος,σημαντική μείωση του φορτίου του συστήματος και της κατανάλωσης ενέργειαςΗ ευέλικτη συμβατότητα διεπαφών και οι ευέλικτες λειτουργίες εξόδου εικόνας απλοποιούν δραματικά τη δευτερεύουσα ανάπτυξη και την ολοκλήρωση του συστήματος.

Είτε για φορητές συσκευές χειρός, αερομεταφερόμενα / φορτηγά κινητά ωφέλιμα φορτία ή 24/7 μακροχρόνια έργα παρακολούθησης, το GC615HMG παρέχει σταθερά αξιόπιστα,υψηλής ακρίβειας υπερυθράς απεικόνισης σε περίπλοκα περιβάλλοντα εφαρμογής.

Βασικά χαρακτηριστικά
Κύρια FPA, καθαρή απεικόνιση
  • Αναπτύχθηκε με βάση έναν ανιχνευτή υπέρυθρων θερμής ψύξης MWIR μεγάλου μεγέθους 640×512/15μm, προσφέροντας εξαιρετική ευελιξία
  • Εξοπλισμένο με αλγόριθμους επεξεργασίας εικόνας επόμενης γενιάς, συμπεριλαμβανομένης της DRC, της μείωσης του θορύβου 2D / 3D και της βελτίωσης της άκρης (EE), παρέχοντας καθαρότερες εικόνες
Η τεχνολογία HOT οδηγεί στην βελτιστοποίηση SWaP
  • Υποστηρίζει λειτουργία υψηλής θερμοκρασίας έως 150K, με χρόνο ψύξης ≤ 3min30s
  • Συμπληρωματικό μέγεθος: 71×55×84 mm, βάρος: 350g, κατανάλωση ενέργειας: 7W
Πλούσιες διεπαφές, εύκολη ενσωμάτωση
  • Υποστηρίζει CameraLink/USB 3.0/GigE/HDMI/SDI/MIPI/Οπτικές ίνες
  • Ευέλικτη έξοδος εικόνας RAW/YUV
Προδιαγραφές προϊόντος
Σχήμα GAVIN GC615HMG
Δείκτες απόδοσης Ανάλυση: 640×512
Μέγεθος των εικονοστοιχείων: 15μm
Κρυοψύκτη: RS058
Φασματική ανταπόκριση: 3,7μm±0,2μm·4,8μm±0,2μm
Διάγνωση υπέρυθρων ακτίνων NETD (23°C): 20mK (F4)
Επεξεργασία εικόνας Ποσοστό εικόνας: 50Hz (F4) / 30Hz (F5.5)
Ψηφιακή ζουμ: 1 × έως 8 × συνεχής ψηφιακή ζουμ
Κατεύθυνση εικόνας: Οριζόντια/Κοντά/Διαγώνια αναστροφή
Αλγόριθμος εικόνας: DRC, 2D/3D Image Noise Reduction, EE
Ηλεκτρική Αναλογικό βίντεο: PAL/NTSC
Ψηφιακό βίντεο: Πρότυπο: DVP/LVDS/USB2.0
Εναλλακτική επιλογή: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/Μια-τρόπου οπτική ίνα/πολυτρόπου οπτική ίνα
Εξωτερική συγχρονισμός:
Επιλογή: RS422/LVDS
Επικοινωνία: Πρότυπο: USB2.0/LV-TTL
Επιλογή: RS422/CAN/USB3.0/GigE
Ηλεκτρική παροχή: 12V±1V
Συνεχή κατανάλωση ισχύος (23°C): ≤7W
Χρόνος ψύξης (23°C): ≤3min30s
Επιστήμη Μέγεθος (mm): 71×55×84
Βάρος (g): ≤ 350
Θερμοκρασία λειτουργίας: -40°C~+71°C
Οπτικοί φακοί Σταθερή εστίαση: 25mm/F2
Συνεχή ζουμ: 18~275mm/F5.5 110~1100mm/F5.5 15~300mm/F4 23~450mm/F4
Βιομηχανικές εφαρμογές
Η μονάδα θερμικής απεικόνισης GAVIN GC615HMG χρησιμοποιείται ευρέως σε πολλούς τομείς, όπως NDT, παρακολούθηση του περιβάλλοντος, παρακολούθηση μακρινής απόστασης, επιστημονική έρευνα κλπ.
Τυποποιημένη Υπηρεσία
Πλήρης τεκμηρίωση

Εγχειρίδια προϊόντων, οδηγίες εγκατάστασης και αναφορές επιλογής.

Ανάπτυξη και υποστήριξη δοκιμών

Ενσωματωμένες δοκιμές δείγματος, αξιολόγηση της απόδοσης και επαλήθευση παραμέτρων έγιναν εύκολες.

Προχωρημένο εργαλείο για προγραμματιστές

SDKs, API, αλγόριθμοι και εργαλεία διορθώσεων για βαθιά ολοκλήρωση.

Τεχνική υποστήριξη εξ αποστάσεως

24/7 υποστήριξη - γρήγορη ανταπόκριση και έγκαιρη επίλυση κρίσιμων ζητημάτων.

Εγγύηση

Αρχικά εξαρτήματα και αυστηρή τήρηση διαδικασιών για την αποκατάσταση της βέλτιστης απόδοσης.

Συχνές Ερωτήσεις
Τι είναι η υπέρυθρη θερμική απεικόνιση;

Στη φύση, όλα τα αντικείμενα των οποίων η θερμοκρασία είναι υψηλότερη από το απόλυτο μηδέν (-273 ° C) μπορούν να εκπέμπουν υπέρυθρες ακτίνες.Χρησιμοποιώντας τον ανιχνευτή της υπέρυθρης κάμερας για τη μέτρηση της διαφοράς θερμοκρασίας της υπέρυθρης ακτινοβολίας μεταξύ του ίδιου του στόχου και του φόντου, μπορείτε να πάρετε διαφορετικές υπέρυθρες εικόνες, οι οποίες ονομάζονται επίσης θερμικές εικόνες.

Πώς λειτουργούν οι υπέρυθροι ανιχνευτές;

Η υπέρυθρη ακτινοβολία που εκπέμπεται από τον στόχο εισέρχεται στο εύρος ανίχνευσης του θερμικού ανιχνευτή,Τότε ο υπέρυθρος ανιχνευτής μετατρέπει το σήμα ακτινοβολίας διαφορετικής έντασης στο αντίστοιχο ηλεκτρικό σήμα., και στη συνέχεια μέσω της ενίσχυσης και της επεξεργασίας βίντεο, σχηματίζει την υπέρυθρη εικόνα που μπορεί να παρατηρηθεί με γυμνό μάτι.

Ποια είναι τα πλεονεκτήματα των ψυγμένων υπερύθρων ανιχνευτών;

Ο ψυγμένος ανιχνευτής εστιακού επιπέδου υπέρυθρου λειτουργεί σε χαμηλή θερμοκρασία, η οποία παρέχεται από ανιχνευτή αποψύκωσης (ddc).Έχει υψηλή ευαισθησία και μπορεί να διακρίνει πιο λεπτή διαφορά θερμοκρασίας από τον μη ψυγμένο υπέρυθρο ανιχνευτήΜπορεί να ανιχνεύσει, να αναγνωρίσει και να αναγνωρίσει αντικείμενα σε πολύ μεγάλη απόσταση που είναι πάνω από δέκα χιλιόμετρα μακριά.Η δομή του ψυκτικού ανιχνευτή είναι πολύ περίπλοκη, γεγονός που έχει ως αποτέλεσμα ένα σχετικά υψηλό κόστος από τον ανιχνευτή χωρίς ψύξη..
