πυρήνας καμερών ενοτήτων RS058 T2SL LWIR καμερών 640x512 15μM δροσισμένος

Τόπος καταγωγής Wuhan, επαρχία Hubei, Κίνα
Μάρκα GST
Πιστοποίηση ISO9001:2015; RoHS; Reach
Αριθμό μοντέλου EYAS615L
Ποσότητα παραγγελίας min 1 κομμάτι
Τιμή Negotiable
Όροι πληρωμής L/C, T/T

Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.

x
Λεπτομέρειες
Ψήφισμα 640x512 / 15μm NETD ≤25mK
Φασματική σειρά 7.7~9.5μm (LW) Μέγεθος 142x58.5x71mm
Υψηλό φως

15uM δροσισμένες ενότητες καμερών

,

Δροσισμένες ενότητες 640x512 καμερών

,

Πυρήνας καμερών RS058 T2SL LWIR

Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

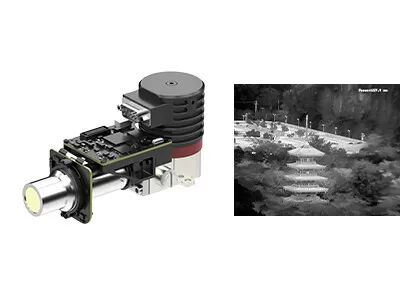

πυρήνας καμερών ενοτήτων RS058 T2SL LWIR καμερών 640x512 15μM δροσισμένος


EYAS615L δροσισμένη ενότητα καμερών



Η δροσισμένη ενότητα 640x512/15μm RS058 T2SL LWIR ΑΓΓΕΛΙΩΝ δρόσισε την υπέρυθρη ενότητα για τη γρήγορη ολοκλήρωση



Περιγραφή προϊόντων



EYAS δροσισμένες οι σειρά ενότητες ΑΓΓΕΛΙΩΝ έχουν τη λειτουργία προενισχυτών για να μετατρέψουν το αναλογικό σήμα από τους δροσισμένους ανιχνευτές IR σε μια ψηφιακή τηλεοπτική παραγωγή ρευμάτων. Είναι διαθέσιμο με τα διαφορετικά σχήματα ψηφίσματος και τις διαφορετικές ζώνες κυμάτων. EYAS615L είναι μέλος EYAS της οικογένειας με το δροσισμένους ανιχνευτή 640x512/15μm LWIR και RS058 cryocooler που ενσωματώνονται.



Με EYAS δροσισμένη τη σειρά ενότητα ΑΓΓΕΛΙΩΝ, είναι εύκολο για τους πελάτες ΚΑΕ να πραγματοποιήσουν τη γρήγορη δοκιμή αποδοχής στους υπέρυθρους ανιχνευτές GST, να αρχίσουν τη γρήγορη δευτεροβάθμια ανάπτυξη και να κοντύνουν την περίοδο ανάπτυξής τους ενοτήτων και πλήρων προϊόντων βασισμένων στους δροσισμένους υπέρυθρους ανιχνευτές



Η σφαιρική τεχνολογία αισθητηρίων είναι ένας κορυφαίος υπέρυθρος κατασκευαστής ενότητας καμερών προμηθευτές ανιχνευτών και cOem. Η επιχείρηση καλύπτει έναν τομέα 30 χιλιάες τετραγωνικών μέτρων με το καθαρό δωμάτιο τετραγωνικών μέτρων 20 χιλιάδων, το οποίο μπορεί να παρέχει στους πελάτες έναν σταθερό ανεφοδιασμό των υπέρυθρων προϊόντων.



Κύρια χαρακτηριστικά γνωρίσματα



- Εύκολος να αναπτυχθεί & να ενσωματώσει

- Δεκαεξάμπιτα ακατέργαστα στοιχεία παραγωγής διεπαφών Cameralink, έλεγχος τμηματικών λιμένων

- Η ενσωματωμένη δομή, διαστάσεις είναι σύμφωνη με τον ανιχνευτή

- ενιαίος-ανεφοδιασμός 5V

- Ικανός τον κινούμενο στόχο υψηλής ταχύτητας



Προδιαγραφές προϊόντων



Πρότυπο EYAS615L
Απόδοση ανιχνευτών IR
Ψήφισμα 640x512
Πίσσα εικονοκυττάρου 15μm
Cryocooler RS058
Φασματική σειρά 7.7μm~9.5μm LW
Χρόνος ψύξης (25°C) ≤5.5min
Βέλτιστο NETD (20°C) ≤25mK
Τρόπος εργασίας
Ποσοστό πλαισίων 1~160Hz διευθετήσιμος
Τρόπος εργασίας Στιγμιότυπο ITR & συμπλέκει τον τρόπο ολοκλήρωσης Binning Τρόπος παραθύρων Anti-blooming
Ηλεκτρική προδιαγραφή
Τυποποιημένη εξωτερική διεπαφή QSH 60pin
Ψηφιακό βίντεο Cameralink: Δεκαεξάμπιτα ακατέργαστα στοιχεία παραγωγής
Εξωτερικός συγχρονισμός CC1: INT/Frame εξωτερικός συγχρονισμός CC2: Εξωτερικός συγχρονισμός MC
Επικοινωνία Τμηματικός λιμένας Cameralink: TFG+/-, TC+/- 9600bps
Παροχή ηλεκτρικού ρεύματος 1 επιτροπή απεικόνισης καναλιών: 5V
1 κανάλι Cryocooler: 24V
Σταθερή κατανάλωση ισχύος 9W
Διάσταση (χιλ.) 148×58.5×71
Βάρος ≤680g
Θερμοκρασία εργασίας -40°C ~ +60°C
Μέγεθος δόνησης Δόνηση: Vehicle-mounted μεταφορά υψηλής ταχύτητας GJB
Κλονισμός: Κύμα μισό-ημιτόνου, κα 40g 11, 3 άξονας 6 κατεύθυνση 3 φορές κάθε ένα



Βιομηχανικές εφαρμογές



Η ενότητα θερμικής λήψης εικόνων EYAS615L χρησιμοποιείται ευρέως πολλές περιοχές όπως το μακρινό σύστημα παρακολούθησης, το σύστημα αυξήσεων οράματος πτήσης, το ωφέλιμο φορτίο κ.λπ. πολυαισθητήρων.



πυρήνας καμερών ενοτήτων RS058 T2SL LWIR καμερών 640x512 15μM δροσισμένος 0



Περίπου υπέρυθρες ακτίνες GST



πυρήνας καμερών ενοτήτων RS058 T2SL LWIR καμερών 640x512 15μM δροσισμένος 1



FAQs



1. Τιείναιυπέρυθρηθερμική λήψη εικόνων;
Στη φύση, όλα τα αντικείμενα η των οποίων θερμοκρασία είναι υψηλότερη από απόλυτο μηδέν (- 273 ℃) μπορούν να ακτινοβολήσουν τις υπέρυθρες ακτίνες. Με τη χρησιμοποίηση του υπέρυθρου ανιχνευτή καμερών για να μετρήσετε την υπέρυθρη διαφορά θερμοκρασίας ακτινοβολίας μεταξύ ο ίδιος του στόχου και του υποβάθρου, μπορείτε να πάρετε τις διαφορετικές υπέρυθρες εικόνες, οι οποίες καλούνται επίσης θερμικές εικόνες.

2. Πώς οι υπέρυθροι ανιχνευτές λειτουργούν;
Η υπέρυθρη ακτινοβολία που εξέπεμψε από το στόχο εισάγει την αισθαμένος σειρά του θερμικού ανιχνευτή, κατόπιν ο υπέρυθρος ανιχνευτής μετατρέπει το σήμα ακτινοβολίας της διαφορετικής έντασης στο αντίστοιχο ηλεκτρικό σήμα, και έπειτα μέσω της ενίσχυσης και της τηλεοπτικής επεξεργασίας, διαμορφώνει την υπέρυθρη εικόνα που μπορεί να παρατηρηθεί από τα γυμνά μάτια.

3. Ποια είναι τα πλεονεκτήματα των δροσισμένων υπέρυθρων ανιχνευτών;
Ο δροσισμένος υπέρυθρος εστιακός ανιχνευτής αεροπλάνων λειτουργεί σε μια χαμηλή θερμοκρασία που παρέχεται από ένα δοχείο ψύξης σκεύων Δεωαρ ανιχνευτών (ddc). Έχει την υψηλή ευαισθησία και μπορεί να διακρίνει τη λεπτότερη διαφορά θερμοκρασίας από το μη ψυχόμενο υπέρυθρο ανιχνευτή. Μπορεί να ανιχνεύσει, να προσδιορίσει και να αναγνωρίσει τα αντικείμενα σε μια πολύ μακροχρόνια σειρά που είναι περισσότερα από δέκα χιλιόμετρα μακριά. Η δομή του δροσισμένου ανιχνευτή είναι πολύ σύνθετη που οδηγεί σε ένα σχετικά υψηλό κόστος από το μη ψυχόμενο ανιχνευτή.
