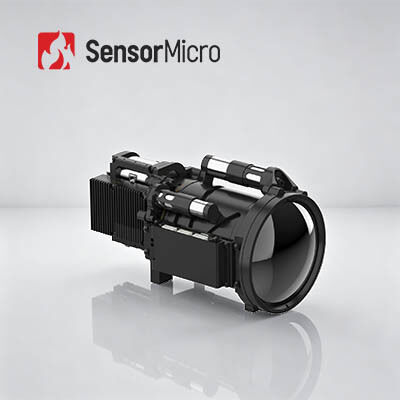

Ψυγμένο πυρήνα κάμερας υπέρυθρου MWIR με ανάλυση 640x512 και μέγεθος εικονοστοιχείων 15μm για λειτουργία υψηλής θερμοκρασίας 150K
| Τόπος καταγωγής | Κίνα |
|---|---|
| Μάρκα | SensorMicro |
| Πιστοποίηση | ISO9001:2015; RoHS; Reach |
| Αριθμό μοντέλου | GAVIN GC615HMG |
| Ποσότητα παραγγελίας min | 1 κομμάτι |
| Τιμή | Διαπραγματεύσιμος |
| Όροι πληρωμής | T/T |
Λεπτομέρειες
| Ψήφισμα | 640x512 / 15μm | Ανιχνευτής υπερύθρων NETD (23℃) | 20mK (F4) |
|---|---|---|---|
| Φασματικό εύρος | 30,7μm±0,2μm·4,8μm±0,2μm | Μέγεθος | 71×55×84 χιλιοστά |
| Cooling Time (23℃) | ≤3min30s | Τροφοδοτικό | 12V±1V |
| Επισημαίνω | Υψηλός πυρήνας καμερών ευαισθησίας MWIR,Πυρήνας καμερών πινάκων MWIR εγγύτητας,Δροσισμένες MCT ενότητες καμερών |
||
Περιγραφή προϊόντων
Ψύξη MWIR 640x512/15μm Υπέρυθρη κάμερα πυρήνα Λειτουργία υψηλής θερμοκρασίας 150K
Επισκόπηση προϊόντος
Τροφοδοτημένος από έναν ανιχνευτή 640×512/15μm HOT MWIR με ψύξη και κορυφαίους αλγόριθμους επεξεργασίας εικόνας, ο πυρήνας της υπέρυθρης κάμερας GAVIN GC615HMG επαναπροσδιορίζει τη συμπαγή θερμική απεικόνιση υψηλής απόδοσης. Με γρήγορη ψύξη, εξαιρετικά χαμηλή κατανάλωση ενέργειας και μικροσκοπικό μέγεθος, προσφέρει εξαιρετική απόδοση SWaP.
Το GC615HMG υποστηρίζει την αβίαστη δευτερεύουσα ανάπτυξη και την απρόσκοπτη ενσωμάτωση συστήματος, καλύπτοντας τέλεια τις φορητές συσκευές απεικόνισης, τα φορητά συστήματα ωφέλιμου φορτίου και τα σενάρια μακροπρόθεσμης συνεχούς παρακολούθησης με αυστηρές απαιτήσεις ανίχνευσης μεγέθους, ισχύος και μεγάλης εμβέλειας.
Κύρια Χαρακτηριστικά
- Mainstream FPA, Clear Imaging:Αναπτύχθηκε με βάση έναν ανιχνευτή υπέρυθρης ψύξης HOT MWIR μεγάλου μεγέθους 640×512/15μm, προσφέροντας εξαιρετική ευελιξία. Εξοπλισμένο με αλγόριθμους επεξεργασίας εικόνας επόμενης γενιάς, όπως DRC, μείωση θορύβου 2D/3D και βελτίωση άκρων (EE), παρέχοντας πιο καθαρές εικόνες.
- HOT τεχνολογία Κορυφαία βελτιστοποίηση SWaP:Υποστηρίζει λειτουργία σε υψηλή θερμοκρασία έως 150K, με χρόνο ψύξης ≤ 3min30s. Συμπαγές μέγεθος: 71×55×84 mm, βάρος: 350g, κατανάλωση ενέργειας: 7W.
- Πλούσιες διεπαφές, εύκολη ενσωμάτωση:Υποστηρίζει διασυνδέσεις CameraLink/USB 3.0/GigE/HDMI/SDI/MIPI/οπτικής ίνας. Ευέλικτη έξοδος εικόνας RAW/YUV.
Προδιαγραφές προϊόντος
| Μοντέλο | GAVIN GC615HMG |
|---|---|
| Δείκτες απόδοσης |
Ψήφισμα:640×512 Μέγεθος pixel:15μm Κρυοψύκτης:RS058 Φασματική απόκριση:3,7μm±0,2μm～4,8μm±0,2μm Ανιχνευτής υπερύθρων NETD (23℃):20mK (F4) |
| Επεξεργασία εικόνας |
Ρυθμός καρέ:50Hz (F4) / 30Hz (F5.5) Ψηφιακό ζουμ:1× έως 8× συνεχές ψηφιακό ζουμ Κατεύθυνση εικόνας:Αναστροφή οριζόντια/Κάθετα/Διαγώνια Αλγόριθμος εικόνας:DRC, 2D/3D Image Noise Reduction, EE |
| Ηλεκτρικός |
Αναλογικό βίντεο:PAL/NTSC Ψηφιακό βίντεο:Τυπικό: DVP/LVDS/USB2.0 Επιλογή: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/Optical Fiber μονής λειτουργίας/Optical Fiber Multi-mode Εξωτερικός συγχρονισμός:Τυπικό: LV-TTL Επιλογή: RS422/LVDS Ανακοίνωση:Τυπικό: USB2.0/LV-TTL Επιλογή: RS422/CAN/USB3.0/GigE Τροφοδοτικό:12V±1V Σταθερή κατανάλωση ενέργειας (23℃):≤7W Χρόνος ψύξης (23℃):≤3 λεπτά 30 δευτ |
| Φυσικός |
Μέγεθος (mm):71×55×84 Βάρος (g):≤350 Θερμοκρασία λειτουργίας:-40℃~+71℃ |
| Οπτικός φακός |
Επιλογές φακού: Σταθερή εστίαση: 25mm/F2 Συνεχές ζουμ: 18~275mm/F5,5, 110~1100mm/F5,5, 15~300mm/F4, 23~450mm/F4 |
Βιομηχανικές Εφαρμογές
Η μονάδα θερμικής απεικόνισης GAVIN GC615HMG χρησιμοποιείται ευρέως σε πολλούς τομείς όπως NDT, Περιβαλλοντική Παρακολούθηση, Επιτήρηση Μεγάλης Απόστασης, Επιστημονική Έρευνα κ.λπ.
Τα Πλεονεκτήματά μας
- Βαθιά Τεχνική Εμπειρογνωμοσύνη:Με πολυετή πείρα στην έρευνα, ανάπτυξη και εφαρμογή τεχνολογίας αισθητήρων υπερύθρων, έχουμε δημιουργήσει ισχυρές δυνατότητες στον σχεδιασμό τσιπ, την κατασκευή πλακιδίων, τη συσκευασία και τις δοκιμές, καθώς και την ενοποίηση συστημάτων. Τα στέρεα θεμέλιά μας μας δίνουν τη δυνατότητα να παρέχουμε συνεχώς καινοτόμα και αξιόπιστα προϊόντα που ανταποκρίνονται στις εξελισσόμενες απαιτήσεις της αγοράς.
- Επικεντρώθηκε στην καινοτομία και στην πρακτική εφαρμογή στην υπέρυθρη αίσθηση:Δεσμευόμαστε να οδηγούμε σε τεχνολογικές καινοτομίες στη θερμική απεικόνιση, υπερβαίνοντας συνεχώς τα όρια σε NETD, SWaP και θερμοκρασία λειτουργίας. Τα προϊόντα μας οδηγούν συνεχώς σε εφαρμογές σε θέματα ασφάλειας, βιομηχανικής παρακολούθησης, ευφυών συστημάτων και πολλά άλλα.
- Διαφοροποιημένο χαρτοφυλάκιο προϊόντων:Με την υποστήριξη ανεξάρτητων Ε&Α και πολλαπλών τεχνικών οδών, προσφέρουμε μια ολοκληρωμένη γκάμα εξαρτημάτων ανίχνευσης υπέρυθρης ακτινοβολίας — ψυχόμενα και μη— παρέχοντας προσαρμοσμένες λύσεις για μια μεγάλη ποικιλία βιομηχανιών.
- Η αυστηρή επικύρωση αξιοπιστίας διασφαλίζει τη διασφάλιση ποιότητας:Υποστηριζόμενα από ένα ισχυρό σύστημα διαχείρισης ποιότητας, τα προϊόντα μας υποβάλλονται σε πολλαπλές διαδικασίες δοκιμών σε όλη την παραγωγή για να διασφαλιστεί μακροπρόθεσμη σταθερότητα και αξιοπιστία.
- Επαγγελματική τεχνική υποστήριξη και υπηρεσίες κοινής ανάπτυξης:Η ομάδα μηχανικών μας συνεργάζεται στενά με τις ομάδες Ε&Α και προϊόντων των πελατών για να επιταχύνει την ολοκλήρωση του συστήματος, να βελτιώσει την αποτελεσματικότητα και να συντομεύσει το χρόνο διάθεσης στην αγορά. Η επιτυχία σας είναι η κοινή μας αποστολή.
Συχνές Ερωτήσεις
1. Σε ποιες βιομηχανίες χρησιμοποιούνται ανιχνευτές υπέρυθρης συστοιχίας εστιακού επιπέδου;
Ο ανιχνευτής υπέρυθρου εστιακού επιπέδου είναι το βασικό συστατικό του συστήματος θερμικής απεικόνισης και είναι το κλειδί για την ανίχνευση, τον εντοπισμό και την ανάλυση πληροφοριών υπερύθρων αντικειμένων. Έχει ένα ευρύ φάσμα εφαρμογών στην κυκλοφορία, την επιθεώρηση, την παρακολούθηση της ασφάλειας, τη μετεωρολογία, την ιατρική και άλλες βιομηχανίες.
2. Ποια είναι τα χαρακτηριστικά των ανιχνευτών εστιακού επιπέδου υπέρυθρου ψυχρού & μη ψυχόμενου;
Οι ανιχνευτές υπέρυθρου εστιακού επιπέδου μπορούν να χωριστούν σε ανιχνευτή εστιακού επιπέδου υπέρυθρης ψύξης και ανιχνευτή εστιακού επιπέδου υπερύθρου χωρίς ψύξη. Ο ψυχρός ανιχνευτής υπέρυθρων λειτουργεί σε περιβάλλον κενού χαμηλής θερμοκρασίας με υψηλή ευαισθησία και μπορεί να διακρίνει πιο λεπτές διαφορές θερμοκρασίας, ενώ ο μη ψυχόμενος ανιχνευτής υπέρυθρου εστιακού επιπέδου δεν χρειάζεται κρυογονικό περιβάλλον και μπορεί να λειτουργήσει σε θερμοκρασία δωματίου.
3. Τι είναι η υπέρυθρη θερμική απεικόνιση;
Στη φύση, όλα τα αντικείμενα των οποίων η θερμοκρασία είναι υψηλότερη από το απόλυτο μηδέν (-273℃) μπορούν να εκπέμπουν υπέρυθρες ακτίνες. Χρησιμοποιώντας τον ανιχνευτή υπέρυθρης κάμερας για τη μέτρηση της διαφοράς θερμοκρασίας υπέρυθρης ακτινοβολίας μεταξύ του ίδιου του στόχου και του φόντου, μπορείτε να λάβετε διαφορετικές υπέρυθρες εικόνες, οι οποίες ονομάζονται επίσης θερμικές εικόνες.
4. Πώς λειτουργούν οι ανιχνευτές υπερύθρων;
Η υπέρυθρη ακτινοβολία που εκπέμπεται από τον στόχο εισέρχεται στο εύρος ανίχνευσης του θερμικού ανιχνευτή, μετά ο ανιχνευτής υπερύθρων μετατρέπει το σήμα ακτινοβολίας διαφορετικής έντασης στο αντίστοιχο ηλεκτρικό σήμα και στη συνέχεια μέσω ενίσχυσης και επεξεργασίας βίντεο, σχηματίζει την υπέρυθρη εικόνα που μπορεί να παρατηρηθεί με γυμνά μάτια.
5. Ποια είναι τα πλεονεκτήματα των ψυχόμενων υπέρυθρων ανιχνευτών;
Ο ψυχρός ανιχνευτής υπέρυθρου εστιακού επιπέδου λειτουργεί σε χαμηλή θερμοκρασία η οποία παρέχεται από έναν ανιχνευτή dewar cooler (ddc). Έχει υψηλή ευαισθησία και μπορεί να διακρίνει πιο λεπτή διαφορά θερμοκρασίας από τον μη ψυχόμενο ανιχνευτή υπερύθρων. Μπορεί να ανιχνεύσει, να αναγνωρίσει και να αναγνωρίσει αντικείμενα σε πολύ μεγάλη εμβέλεια που απέχει περισσότερο από δέκα χιλιόμετρα. Η δομή του ψυχρού ανιχνευτή είναι πολύ περίπλοκη που έχει ως αποτέλεσμα ένα σχετικά υψηλό κόστος από τον μη ψυχόμενο ανιχνευτή.
