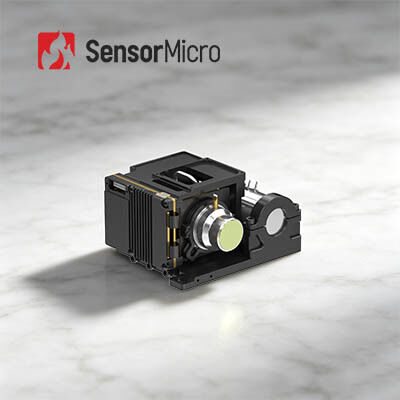

Μονάδα Θερμικής Απεικόνισης MWIR Υψηλού Ρυθμού Καρέ 50Hz με Ανάλυση 1024×768 και Τεχνολογία HOT

  • High Frame Rate 50Hz MWIR Thermal Imaging Module with 1024×768 Resolution and HOT Technology
Τόπος καταγωγής Κίνα
Μάρκα SensorMicro
Πιστοποίηση ISO9001:2015; RoHS; Reach
Αριθμό μοντέλου GAVIN GC1010HMG
Ποσότητα παραγγελίας min 1 κομμάτι
Τιμή Διαπραγματεύσιμος
Όροι πληρωμής T/T
Λεπτομέρειες
Τύπος Ψυχόμενη μονάδα κάμερας Ρυθμός καρέ 50Hz
Ψήφισμα 1024 × 768/10μm Ανιχνευτής υπερύθρων NETD (23℃) 20 mK (F2); 25mK (F4)
Μέγεθος 87×94×54,5 χιλιοστά Μέσο μήκος κύματος 3,7~4,8μm
Επισημαίνω

MWIR Thermal Imaging Module 15um

,

100Hz Thermal Imaging Module

,

HgCdTe Cooled Camera Modules
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων
Μονάδα Θερμικής Απεικόνισης MWIR Υψηλού Ρυθμού Καρέ Ψυχόμενη HOT 1024×768/10μm
Επισκόπηση Προϊόντος

Ο πυρήνας υπέρυθρης κάμερας GAVIN GC1010HMG διαθέτει ανιχνευτή ψυχόμενο μεσαίου κύματος υπέρυθρης ακτινοβολίας HOT 1024×768, 10μm. Σε σύγκριση με το GAVIN GC615HMG, το μεγαλύτερο FPA και η μικρότερη αρχιτεκτονική pixel βελτιώνουν τη χωρική ανάλυση και την ορατότητα λεπτομερειών για καθαρότερη θερμική απεικόνιση. Οι ενσωματωμένοι αλγόριθμοι επεξεργασίας εικόνας επόμενης γενιάς παρέχουν σταθερές ροές βίντεο υψηλής πιστότητας.

Χρησιμοποιώντας τεχνολογία HOT για λειτουργία σε υψηλή θερμοκρασία 150K (χρόνος ψύξης ≤ 4 λεπτά), η μονάδα επιτυγχάνει εξαιρετικά χαρακτηριστικά SWaP με φυσικές διαστάσεις 87×94×54,5mm και βάρος μόλις 460g. Διατίθεται μια ολοκληρωμένη σουίτα ψηφιακών διεπαφών, συμπεριλαμβανομένων των CameraLink, USB3.0, GigE, HDMI, SDI, MIPI και οπτικών ινών, παράλληλα με ρυθμιζόμενη έξοδο βίντεο RAW/YUV.

Σχεδιασμένος για απρόσκοπτη ενσωμάτωση συστήματος, αυτός ο πυρήνας είναι κατάλληλος για φορητές συσκευές, κινητά ωφέλιμα φορτία και αποστολές συνεχούς παρακολούθησης μεγάλης εμβέλειας με αυστηρούς περιορισμούς στον όγκο, το βάρος και την κατανάλωση ενέργειας.

Κύρια Χαρακτηριστικά
Ανώτερη Ποιότητα με Μεγαλύτερο FPA και Μικρότερο Μέγεθος Pixel
  • Αναπτύχθηκε με βάση έναν ανιχνευτή υπέρυθρης ακτινοβολίας HOT MWIR ψυχόμενο μεγάλης μορφής 1024×768/10μm, παρέχοντας καθαρές εικόνες και ευρύ οπτικό πεδίο
  • Εξοπλισμένο με αλγορίθμους επεξεργασίας εικόνας επόμενης γενιάς, συμπεριλαμβανομένων DRC, μείωσης θορύβου 2D/3D και ενίσχυσης ακμών EE για ανώτερη ποιότητα εικόνας
  • Το μικρότερο μέγεθος pixel 10μm παρέχει υψηλότερη χωρική ανάλυση και καλύτερο λόγο σήματος προς θόρυβο
Βελτιστοποίηση SWaP με την Τεχνολογία HOT
  • Υποστηρίζει λειτουργία σε υψηλή θερμοκρασία 150K, με χρόνο ψύξης ≤ 4 λεπτά
  • Συμπαγές μέγεθος: 87×94×54,5mm, ελαφρύ: 460g
Πλούσιες Διεπαφές, Εύκολη Ενσωμάτωση
  • Υποστηρίζει διεπαφές CameraLink/USB3.0/GigE/HDMI/SDI/MIPI/Οπτικών Ινών
  • Ευέλικτη έξοδος εικόνας RAW/YUV
Προδιαγραφές Προϊόντος
Μοντέλο GAVIN GC1010HMG
Ανάλυση 1024×768
Μέγεθος Pixel 10μm
Φασματική Απόκριση 3.7μm±0.2μm～4.8μm±0.2μm
NETD Ανιχνευτή IR (23℃) 20mK (F2); 25mK (F4)
Ρυθμός Καρέ 50Hz
Ψηφιακό Ζουμ 1× έως 8× συνεχές ψηφιακό ζουμ
Κατεύθυνση Εικόνας Οριζόντια/Κάθετη/Διαγώνια Αναστροφή
Αλγόριθμος Εικόνας DRC, Μείωση Θορύβου Εικόνας 2D/3D, EE
Αναλογικό Βίντεο PAL/NTSC
Ψηφιακό Βίντεο Τυπικό: DVP/LVDS/USB2.0
Προαιρετικό: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/Μονοτροπική Οπτική Ίνα/Πολυτροπική Οπτική Ίνα
Εξωτερικός Συγχρονισμός Τυπικό: LV-TTL
Προαιρετικό: RS422/LVDS
Επικοινωνία Τυπικό: USB2.0/LV-TTL
Προαιρετικό: RS422/CAN/USB3.0/GigE
Τροφοδοσία 12V±1V
Σταθερή Κατανάλωση Ενέργειας (23℃) ≤8W
Χρόνος Ψύξης (23℃) ≤4min
Μέγεθος (mm) 87×94×54.5
Βάρος (g) ≤460
Θερμοκρασία Λειτουργίας -40℃~+71℃
Επιλογές Φακών Σταθερής εστίασης: 25mm/F2
Βιομηχανικές Εφαρμογές

Η μονάδα θερμικής κάμερας GAVIN GC1010HMG χρησιμοποιείται ευρέως σε πολλούς τομείς όπως NDT, Περιβαλλοντική Παρακολούθηση, Επιτήρηση Μεγάλης Εμβέλειας, Επιστημονική Έρευνα κ.λπ.

Γραμμή Προϊόντων μας
  • Υψηλή ευαισθησία και εξαιρετική απόδοση
  • Παγκόσμια κορυφαία τεχνολογία στη βιομηχανία υπέρυθρης ακτινοβολίας
  • Διάφοροι ανιχνευτές υπέρυθρης ακτινοβολίας διαθέσιμοι - τόσο ψυχόμενοι όσο και μη ψυχόμενοι ανιχνευτές IR σε διαφορετικές μορφές και μεγέθη pixel
  • Μαζική παραγωγή για γρήγορη παράδοση - τρεις γραμμές παραγωγής με ετήσια παραγωγική ικανότητα έως εκατομμύρια ανιχνευτές
Συχνές Ερωτήσεις
Τι είναι η υπέρυθρη θερμική απεικόνιση;
Η υπέρυθρη θερμική απεικόνιση είναι μια μέθοδος χρήσης υπέρυθρης ακτινοβολίας και θερμικής ενέργειας για τη συλλογή πληροφοριών σχετικά με αντικείμενα, προκειμένου να δημιουργηθούν εικόνες τους, ή να ληφθούν πληροφορίες θερμοκρασίας των αντικειμένων, ακόμη και σε περιβάλλοντα χαμηλής ορατότητας.
Σε ποιες βιομηχανίες χρησιμοποιούνται ανιχνευτές υπέρυθρης ακτινοβολίας εστιακού επιπέδου;
Ο ανιχνευτής εστιακού επιπέδου υπέρυθρης ακτινοβολίας είναι το βασικό στοιχείο του συστήματος θερμικής απεικόνισης και είναι το κλειδί για την ανίχνευση, αναγνώριση και ανάλυση υπέρυθρων πληροφοριών αντικειμένων. Έχει ευρύ φάσμα εφαρμογών στην κυκλοφορία, την επιθεώρηση, την παρακολούθηση ασφαλείας, τη μετεωρολογία, την ιατρική και άλλες βιομηχανίες.
Ποια είναι τα χαρακτηριστικά των ψυχόμενων & μη ψυχόμενων ανιχνευτών εστιακού επιπέδου υπέρυθρης ακτινοβολίας;
Οι ανιχνευτές εστιακού επιπέδου υπέρυθρης ακτινοβολίας μπορούν να χωριστούν σε ψυχόμενους ανιχνευτές εστιακού επιπέδου υπέρυθρης ακτινοβολίας και μη ψυχόμενους ανιχνευτές εστιακού επιπέδου υπέρυθρης ακτινοβολίας. Ο ψυχόμενος ανιχνευτής υπέρυθρης ακτινοβολίας λειτουργεί σε περιβάλλον κενού χαμηλής θερμοκρασίας με υψηλή ευαισθησία και μπορεί να διακρίνει πιο ανεπαίσθητες διαφορές θερμοκρασίας, ενώ ο μη ψυχόμενος ανιχνευτής εστιακού επιπέδου υπέρυθρης ακτινοβολίας δεν χρειάζεται κρυογονικό περιβάλλον και μπορεί να λειτουργεί σε θερμοκρασία δωματίου.
Πώς να επιλέξετε έναν κατάλληλο φακό θερμικής κάμερας υπέρυθρης ακτινοβολίας;
  • Ο τυπικός φακός μπορεί να καλύψει κανονικούς στόχους σε κατάλληλη απόσταση
  • Για τον τηλεφακό, είναι κατάλληλος για στόχους που είναι σχετικά μικροί και χρειάζεται να παρατηρηθούν από μεγάλη απόσταση
  • Για να δείτε περισσότερες λεπτομέρειες αντικειμένων σε κοντινή απόσταση, ο ευρυγώνιος φακός είναι καλύτερος
  • Ο μακροφακός είναι για να βλέπετε πολύ μικροσκοπικούς στόχους σε κοντινή απόσταση, όπως κυκλώματα τσιπ
