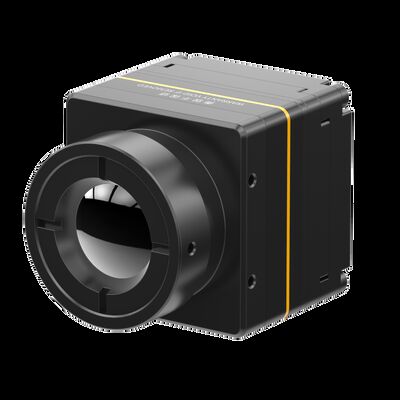

Μη ψυχόμενος πυρήνας κάμερας θερμικής απεικόνισης FPA με ανιχνευτή υπερύθρων 384x288/17μm

  • Uncooled FPA Thermal Imaging Camera Core with 384x288/17μm Infrared Detector
Τόπος καταγωγής Κίνα
Μάρκα SensorMicro
Πιστοποίηση ISO9001:2015; RoHS; Reach
Αριθμό μοντέλου COIN417G3
Ποσότητα παραγγελίας min 1 κομμάτι
Τιμή Διαπραγματεύσιμος
Όροι πληρωμής T/T
Λεπτομέρειες
Ψηφιακός ρυθμός καρέ 25/30/50Hz Ψήφισμα 384x288 /17μm
Ψηφιακό βίντεο RAW/YUV422 NETD ≤30mK/F1,0/25℃
Φασματικό εύρος 8~14μm Αναλογικό βίντεο PAL/NTSC
Επισημαίνω

Μη ψυχόμενος πυρήνας καμερών θερμικής λήψης εικόνων FPA

,

400x300 πυρήνας καμερών θερμικής λήψης εικόνων

,

400x300 υπέρυθρος πυρήνας καμερών ανιχνευτών θερμικός
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων
Μη ψύκτης πυρήνας φωτογραφικής μηχανής θερμικής απεικόνισης FPA με ανιχνευτή υπέρυθρου 384x288/17μm
Περιγραφή του προϊόντος

Το COIN417G2 ενσωματώνει 384x288/17μm πακέτο επιπέδου κυψελών (WLP) με ανιχνευτή απεικόνισης υπέρυθρου, κύκλωμα επεξεργασίας σήματος υψηλής απόδοσης και αλγόριθμο επεξεργασίας εικόνας.Η απόδοση του υποκόκκινου πυρήνα έχει βελτιωθεί περαιτέρω με αναβαθμισμένο τσιπ ASCIΕκτός αυτού, η απόδοση της εικόνας αυξάνεται κατά 30% χρησιμοποιώντας προηγμένο αλγόριθμο επεξεργασίας εικόνας.

Η ενότητα υπέρυθρων COIN417G2 διαθέτει καθαρή και καθαρή θερμική απεικόνιση, συμπαγές μέγεθος και χαμηλό κόστος.

Μέχρι τώρα, έχουμε παρέχει στους συνδυαστές με διάφορες ώριμες και σταθερές λύσεις θερμικής απεικόνισης υπέρυθρου.Είναι ευκολότερο για τη σειρά COIN θερμική απεικόνιση κοινό μοντέλο να ενσωματωθεί σε περισσότερα τερματικά προϊόντα και μειώνει σημαντικά το κόστος για τους ενοποιητές.

Η θερμική μονάδα COIN417G2 μπορεί να χρησιμοποιηθεί για βιομηχανική όραση, παρακολούθηση ασφάλειας, πυρόσβεση και διάσωση, εξωτερικές εγκαταστάσεις, μηχανική όραση, ADAS κλπ.

Βασικά χαρακτηριστικά

Ολοκληρωμένη λειτουργικότητα, οικονομικό σχεδιασμό
• Αναπτύχθηκε με τη χρήση ενός υψηλής απόδοσης ανιχνευτή συσκευασίας επιπέδου κυψελών
• Ενσωματώθηκε με προηγμένους αλγόριθμους επεξεργασίας εικόνας για τη βελτίωση της ποιότητας εικόνας

Εξαιρετική απόδοση, ανώτερη απεικόνιση
• Υψηλή ευαισθησία με τυπικό NETD≤30mK
• Οι αλγόριθμοι εικόνας επόμενης γενιάς παρέχουν καθαρότερες και πιο καθαρές θερμικές εικόνες

Ευέλικτη επέκταση, ταχεία ενσωμάτωση
• Πολλαπλές επιλογές οπτικών φακών που διατίθενται για να ταιριάζουν σε διάφορα σενάρια εφαρμογής
• Υποστηρίζει διεπαφές εξόδου εικόνας USB2.0/DVP/LVDS/BT.656
• Εκδόσεις δεδομένων εικόνας RAW/YUV με έλεγχο σειριακής θύρας

Προδιαγραφές προϊόντος
Σχήμα ΣΤΟΙΝ417Γ3
Δείκτες ανιχνευτών υπέρυθρων
Ευαίσθητο υλικό VOx
Απόφαση 384×288
Μέγεθος pixel 17 μm
Φασματική ανταπόκριση 8 μm ~ 14 μm
Τυπική NETD ≤ 30mK/F1.0/25°C
Επεξεργασία εικόνας
Ψηφιακό ρυθμό καρέ 25/30/50Hz
Ώρα εκκίνησης 6s
Αναλογικό βίντεο PAL/NTSC
Ψηφιακό βίντεο RAW/YUV422
Αλγόριθμος εικόνας Διόρθωση μη ομοιομορφίας (NUC)
3D μείωση θορύβου (3DNR)
2D καταστολή θορύβου (DNS)
Δυναμική συμπίεση εύρους (DRC)
Ενίσχυση της άκρης (EE)
Εμφάνιση εικόνας 10 Τύποι (Λευκό καυτό/Λάβα/Κόκκινο σίδερο/Καυτό σίδερο/Ιατρική/Αρκτική/Καίνος 1/Καίνος 2/Τιντ/Μαύρο καυτό)
Λογισμικό υπολογιστών
Λογισμικό ICC Η μονάδα ελέγχου και η οθόνη βίντεο
Ηλεκτρική
Τυπική εξωτερική διεπαφή 50Pin: DF40C-50DP-0.4V ((51), (HRS,Male)
Πίνακα επέκτασης Διάταξη 3
Διασύνδεση επικοινωνίας TTL-232/USB2.0
Ψηφιακή εικόνα ΔΕΠ8/ΔΕΠ16/USB2.0/BT.656/LVDS
Πρόσθετη τάση 4.5~5.5V
Τυπική κατανάλωση ενέργειας 0.65W
Μηχανικές
Μέγεθος γυμνού πυρήνα (mm)
25.4mm × 25.4mm × 16.5mm
Άδειο βάρος πυρήνα (g) 160,6±1
Προσαρμοστικότητα στο περιβάλλον
Θέρμανση λειτουργίας -40°C~+70°C
Θέρμανση αποθήκευσης -45°C~+85°C
Η υγρασία 5% έως 95%, μη συμπυκνωτικό
Δονήσεις Τυχαία δόνηση, 5,35 γραμμάρια, 3-άξονας
Επιπτώσεις Μισό κύμα sinus, 40g / 11ms, κατεύθυνση της πρόσκρουσης X άξονας, 3 φορές
Πιστοποίηση ROHS2.0/REACH
Οπτικοί φακοί
Οπτικοί φακοί Σταθερή εστίαση Αθερμική: 4.8mm/7mm/9.1mm/13mm/19mm/25mm/35mm
Επίπεδο προστασίας IP67 ((Πρόσωπος φακός)
Εμπιστευτικός Συνεργάτης σας στην Υπερκόκκινη Αίσθηση
  • Βαθιά τεχνική εμπειρογνωμοσύνη
    Με πολλά χρόνια εμπειρίας στην έρευνα, την ανάπτυξη και την εφαρμογή της τεχνολογίας υπέρυθρων αισθητήρων, έχουμε χτίσει ισχυρές δυνατότητες σε σχεδιασμό τσιπ, κατασκευή πλακών,συσκευασία και δοκιμέςΗ σταθερή μας βάση μας επιτρέπει να παρέχουμε συνεχώς καινοτόμα και αξιόπιστα προϊόντα που ανταποκρίνονται στις εξελισσόμενες απαιτήσεις της αγοράς.
  • Επικεντρώνεται στην καινοτομία και στην πρακτική εφαρμογή στην υπερύθμιση
    Δεσμευόμαστε να προωθήσουμε τις τεχνολογικές ανακαλύψεις στην θερμική απεικόνιση, συνεχώς σπρώχνοντας τα όρια στο NETD, SWaP και τη θερμοκρασία λειτουργίας.Τα προϊόντα μας οδηγούν με συνέπεια σε εφαρμογές σε όλο το πεδίο της ασφάλειας, βιομηχανική παρακολούθηση, έξυπνα συστήματα, και πολλά άλλα.
  • Διαφοροποιημένο χαρτοφυλάκιο προϊόντων
    Υποστηριζόμενη από ανεξάρτητη έρευνα και ανάπτυξη και πολλαπλές τεχνικές οδούς,προσφέρουμε ένα ολοκληρωμένο φάσμα συστατικών ανίχνευσης υπέρυθρου ̇ τόσο ψυγμένων όσο και μη ψυγμένων ̇ παρέχοντας προσαρμοσμένες λύσεις για ένα ευρύ φάσμα βιομηχανιών.
  • Η αυστηρή επικύρωση της αξιοπιστίας εξασφαλίζει την εξασφάλιση της ποιότητας
    Υποστηριζόμενα από ένα ισχυρό σύστημα διαχείρισης ποιότητας, τα προϊόντα μας υποβάλλονται σε πολλαπλές διαδικασίες δοκιμών καθ' όλη τη διάρκεια της παραγωγής για να εξασφαλιστεί μακροπρόθεσμη σταθερότητα και αξιοπιστία.
  • Επαγγελματική τεχνική υποστήριξη και υπηρεσίες κοινής ανάπτυξης
    Η ομάδα μηχανικών μας συνεργάζεται στενά με τις ομάδες έρευνας και ανάπτυξης των πελατών και τις ομάδες προϊόντων για να επιταχύνει την ολοκλήρωση του συστήματος, να βελτιώσει την αποτελεσματικότητα και να μειώσει το χρόνο κυκλοφορίας στην αγορά.
Η γραμμή προϊόντων μας
  • Υψηλή ευαισθησία και εξαιρετική απόδοση
  • Παγκόσμια κορυφαία τεχνολογία στην υπέρυθρη βιομηχανία
  • Διαφορετικοί ανιχνευτές υπέρυθρων διαθέσιμοι
  • Τόσο μη ψυγμένοι όσο και ψυγμένοι ανιχνευτές υπέρυθρων σε διαφορετικά μορφότυπα και μεγέθη pixel
  • Παραγωγή σε μεγάλες ποσότητες για να εξασφαλιστεί ταχεία παράδοση
  • Τρεις γραμμές παραγωγής με ετήσια παραγωγική ικανότητα έως εκατομμύρια ανιχνευτές
Ενημερωτικά ερωτήματα
1Τι είναι η υπέρυθρη θερμογραφία;
Η θερμογραφία είναι μια νέα και αποτελεσματική τεχνολογία μη επεμβατικής διαγνωστικής μεθόδου που βασίζεται στην ανίχνευση της θερμοκρασίας της επιφάνειας του αντικειμένου.Η υπέρυθρη ακτινοβολία που εκπέμπεται από ένα αντικείμενο καταγράφεται και απεικονίζεται με τη μορφή χάρτη κατανομής θερμοκρασίας.
2Για τι μπορεί να χρησιμοποιηθεί η υπέρυθρη θερμογραφία;
Η υπέρυθρη θερμική εικόνα μπορεί να χρησιμοποιηθεί για την εκτέλεση επιθεωρήσεων σπιτιών, τον προσδιορισμό δομικών ελαττωμάτων, ηλεκτρικών σφαλμάτων, μηχανικών σφαλμάτων, φυσιολογικών αλλαγών σε ανθρώπους και ζώα και πολλά άλλα.
3Ποια είναι τα πλεονεκτήματα της υπέρυθρης θερμογραφίας;
Για την μη καταστροφική δοκιμή, είναι απλή η δοκιμή και γρήγορη η αντίδραση χωρίς ζημιά, γεγονός που έχει ως αποτέλεσμα εξοικονόμηση κόστους, αύξηση της αποτελεσματικότητας της εργασίας, μείωση της απομείωσης του ανθρώπινου δυναμικού και του εξοπλισμού.

Για την ιατρική θερμογραφία, είναι πολύ αποτελεσματική για να βρει τα κρυμμένα προβλήματα στο ανθρώπινο σώμα, 100% ασφαλής χωρίς ακτινοβολία και πόνο, που είναι ένα ιδανικό εργαλείο για την έγκαιρη εξέταση της υγείας.
