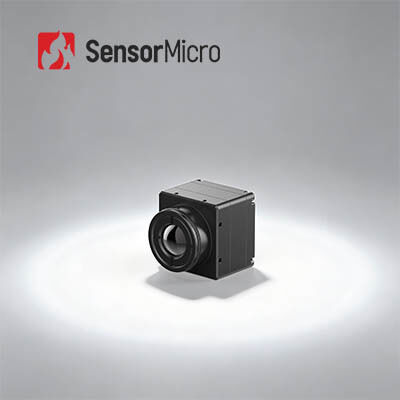

SWaP-C Μη ψυγεία Θερμικής Εικόνας Μονάδα Κέντρο LWIR 384×288/17μm με ±2°C / ±2% ακρίβεια και κατανάλωση ισχύος 0,65W

  • SWaP-C Uncooled Thermal Imager Module Core LWIR 384×288/17μm with ±2℃ / ±2% Accuracy and 0.65W Power Consumption
Τόπος καταγωγής Κίνα
Μάρκα SensorMicro
Πιστοποίηση ISO9001:2015; RoHS; Reach
Αριθμό μοντέλου COIN417RG3
Ποσότητα παραγγελίας min 1 κομμάτι
Τιμή Διαπραγματεύσιμος
Όροι πληρωμής T/T
Λεπτομέρειες
Ψήφισμα 384 × 288/17μm Ακρίβεια μέτρησης θερμοκρασίας Μεγαλύτερο από ±2℃ / ±2%
Τυπική κατανάλωση ενέργειας 0.65W Τυπικό NETD ≤30mK
Φασματικό εύρος 8~14μm Ρυθμός καρέ 25Hz/30Hz/50Hz
Επισημαίνω

Εύκαμπτη μη ψυχόμενη θερμικό Imager ενότητα

,

640x512 μη ψυχόμενη θερμικό Imager ενότητα
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων
SWaP-C Μη ψυγεία θερμικής απεικόνισης κεντρική μονάδα LWIR 384*288/17μm
Επισκόπηση του προϊόντος

Ο πυρήνας κάμερας υπέρυθρου COIN417RG3 για τη μέτρηση θερμοκρασίας διαθέτει ανιχνευτή υπέρυθρου 384*288/17μm χωρίς ψύξη και ενσωματώνει ένα στοιχείο μέτρησης θερμοκρασίας σε πραγματικό χρόνο.Υποστηρίζει ευρύ εύρος θερμοκρασιών με ακρίβεια ±3°C ή ±3%Η σχεδίαση του με εξαιρετικά χαμηλή κατανάλωση ενέργειας και η συμβατότητα με τις τυποποιημένες διεπαφές της βιομηχανίας μειώνουν σημαντικά το κόστος ανάπτυξης και ολοκλήρωσης.

Βασικά χαρακτηριστικά
  • Πλήρη χαρακτηριστικά, οικονομικά αποδοτικά:Αναπτύχθηκε με βάση οικονομικά αποδοτικούς ανιχνευτές υπέρυθρης ακτινοβολίας χωρίς ψύξη με ενσωματωμένους προηγμένους αλγόριθμους επεξεργασίας εικόνας για τη βελτίωση της ποιότητας της εικόνας.με θερμοκρασία υποστήριξης από -20°C έως 150°C και 100°C έως 550°C, προσαρμόσιμη για εκτεταμένες περιοχές.
  • Ευέλικτη επέκταση, ταχεία ενσωμάτωση:Υποστηρίζει πολλαπλές λειτουργίες εξόδου, συμπεριλαμβανομένων των USB2.0/DVP/LVDS/BT.656Εκδίδει δεδομένα εικόνας RAW/YUV με έλεγχο σειριακής θύρας.
Προδιαγραφές προϊόντος
Σχήμα Σημείωση:
Δείκτες ανιχνευτών υπέρυθρων Ευαίσθητο υλικό: VOx
Ανάλυση: 384*288
Μέγεθος pixel: 17μm
Φασματική ανταπόκριση: 8μm ~ 14μm
Τυπική NETD: ≤30mK
Επεξεργασία εικόνας Ψηφιακό ρυθμό εικόνας: 25/30/50Hz
Χρόνος εκκίνησης: 6 δευτερόλεπτα
Αναλογικό βίντεο: PAL/NTSC
Ψηφιακό βίντεο: RAW/YUV422
Αλγόριθμος εικόνας: Διόρθωση μη ομοιομορφίας (NUC), μείωση 3D θορύβου (3DNR), 2D καταστολή θορύβου (DNS), συμπίεση δυναμικής εμβέλειας (DRC), βελτίωση της άκρης (EE)
Εμφάνιση εικόνας: 10 τύποι (Λευκό Ζεστό/Λάβα/Κόκκινο Σίδηρο/Ζεστό Σίδηρο/Ιατρικό/Αρκτικό/Καταιγίδα 1/Καταιγίδα 2/Τιντ/Μαύρο Ζεστό)
Ηλεκτρική Τυποποιημένη εξωτερική διεπαφή: 50Pin: DF40C-50DP-0.4V ((51), (HRS,Male)
Δελτίο επέκτασης: USB3.0/USB2.0/VPC/USB2.0&VPC
Διασύνδεση επικοινωνίας: TTL-232/USB2.0
Ψηφιακή διεπαφή βίντεο: DVP8/DVP16/USB2.0/BT.656/LVDS
Δυναμική τάση τροφοδοσίας: 4.5~5.5V
Τυπική κατανάλωση ενέργειας: 0,65 W
Μέτρηση θερμοκρασίας Θερμοκρασία λειτουργίας: -10°C~+50°C
Πεδίο μέτρησης θερμοκρασίας: -20°C~+150°C, 100°C~+550°C
Ακριβότητα μέτρησης θερμοκρασίας: μεγαλύτερη από ±2°C / ±2%
Μέτρηση μερικής θερμοκρασίας: μέγιστη, ελάχιστη και μέση τιμή ισχύος υποστήριξης των περιοχών μέτρησης θερμοκρασίας
SDK: Android/Windows/Linux; Επιτύχετε ανάλυση ροής βίντεο και μετατροπή από γκρι σε θερμοκρασία
Μηχανικές Μέγεθος γυμνού πυρήνα (mm): 25,4*25,4*16.5
Γάμα πυρήνα (g): 16,6±1
Προσαρμοστικότητα στο περιβάλλον Θερμοκρασία λειτουργίας: -40°C~+70°C
Θερμοκρασία αποθήκευσης: -45°C~+85°C
Υγρασία: 5%~95%, μη συμπυκνωτική
Δονήσεις: τυχαίες δονήσεις, 5,35gms, 3-άξονας
Εμφάνιση: μισό κύμα sinus, 40g/11ms, κατεύθυνση επίθεσης 3 άξονας, 6 κατεύθυνση
Πιστοποίηση: ROHS2.0/REACH
Οπτικοί φακοί Οπτικός φακός: σταθερή εστίαση Αθερμική: 4.8mm/7mm/9.1mm/13mm/19mm/25mm
Επίπεδο προστασίας: IP67 ((Πρόσωπος φακός)
Βιομηχανικές εφαρμογές

Η μονάδα κάμερας υπέρυθρου COIN417RG3 χρησιμοποιείται ευρέως στην θερμογραφία, την ασφάλεια και την παρακολούθηση, στο εξωτερικό, την πυρόσβεση και διάσωση, την AIoT, το έξυπνο υλικό, το ADAS και άλλες βιομηχανικές εφαρμογές.

Η γραμμή προϊόντων μας
  • Υψηλή ευαισθησία και εξαιρετική απόδοση
  • Παγκόσμια κορυφαία τεχνολογία στην υπέρυθρη βιομηχανία
  • Διαφορετικοί ανιχνευτές υπέρυθρων διαθέσιμοι - τόσο μη ψυγμένοι όσο και ψυγμένοι ανιχνευτές υπέρυθρων σε διαφορετικά μορφότυπα και μεγέθη pixel
  • Παραγωγή σε μεγάλες ποσότητες για την ταχεία παράδοση - τρεις γραμμές παραγωγής με ετήσια παραγωγική ικανότητα έως εκατομμύρια ανιχνευτές
Συχνές Ερωτήσεις
Τι είναι η υπέρυθρη θερμική απεικόνιση;

Η θερμική απεικόνιση υπέρυθρου είναι μια μέθοδος που χρησιμοποιεί υπέρυθρη ακτινοβολία και θερμική ενέργεια για τη συλλογή πληροφοριών σχετικά με αντικείμενα.Μετατρέπει την αόρατη υπέρυθρη ακτινοβολία σε ορατές υπέρυθρες θερμικές εικόνες με κατανομή θερμοκρασίας της επιφάνειας στόχου.Διαφορετικά αντικείμενα και ακόμη και διαφορετικά μέρη του ίδιου αντικειμένου έχουν διαφορετική ικανότητα ακτινοβολίας και δύναμη υπέρυθρης αντανάκλασης.

Για τι μπορεί να χρησιμοποιηθεί η υπέρυθρη απεικόνιση;

Οι εφαρμογές της υπέρυθρης απεικόνισης περιλαμβάνουν νυχτερινή όραση, έρευνα και διάσωση, μη καταστροφικές δοκιμές, πρόληψη επιδημιών, θερμογραφία, ασφάλεια και παρακολούθηση, πυρόσβεση,και διάφορες βιομηχανικές εφαρμογές.

Τι είναι η θερμική απεικόνιση;

Μια μονάδα θερμικής απεικόνισης συνήθως αποτελείται από έναν υπέρυθρο ανιχνευτή, υπέρυθρο φακό και ηλεκτρονικά υλικά με ενσωματωμένο λογισμικό και αλγόριθμο.Είναι η ελάχιστη λειτουργική μονάδα μιας συσκευής θερμικής απεικόνισης.
