640x512 12μm υπέρυθρη θερμική ενότητα PLUG612R LWIR καμερών για τη γρήγορη ολοκλήρωση

Τόπος καταγωγής Wuhan, επαρχία Hubei, Κίνα
Μάρκα GST
Πιστοποίηση ISO9001:2015; RoHS; Reach
Αριθμό μοντέλου PLUG612R
Ποσότητα παραγγελίας min 1 κομμάτι
Τιμή Negotiable
Όροι πληρωμής L/C, T/T

Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.

x
Λεπτομέρειες
Ψήφισμα 640x512 / 12μm NETD <30mK
Φασματική σειρά 8~14μm Μέγεθος 44.5x44.5x36.6mm
Υψηλό φως

640x512 υπέρυθρη θερμική ενότητα καμερών

,

Υπέρυθρη θερμική ενότητα PLUG612R καμερών

Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

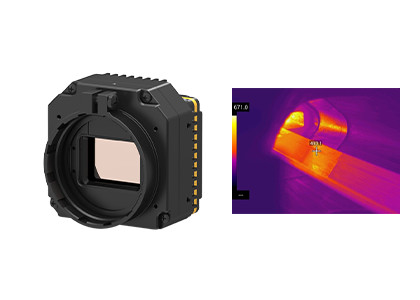

PLUG612R υπέρυθρος πυρήνας καμερών



Πυρήνας καμερών θερμικής λήψης εικόνων GST PLUG612R LWIR 640x512/12μm υπέρυθρος για τη γρήγορη ολοκλήρωση



Περιγραφή προϊόντων



PLUG612R είναι μια από τις μη ψυχόμενες υπέρυθρες ενότητες σειράς ΒΟΥΛΩΜΆΤΩΝ που αναπτύσσονται από τη σφαιρική τεχνολογία αισθητηρίων (GST). Αποτελείται από το μη ψυχόμενο θερμικό υπέρυθρο ανιχνευτή 640x512/12μm, την πλήρη σειρά οπτικών συστατικών, το επαγγελματικούς κύκλωμα επεξεργασίας σήματος και τον αλγόριθμο επεξεργασίας εικόνας.



Η σφαιρική τεχνολογία αισθητηρίων ειδικεύεται στο σχέδιο, την κατασκευή, τις πωλήσεις και το μάρκετινγκ του θερμικού αισθητήρα ανιχνευτών και της θερμικής ενότητας αισθητήρων εικόνας. Μπορούμε να παρέχουμε τους πελάτες μας ποικίλες υπέρυθρες λύσεις θερμικής λήψης εικόνων που κονταίνουν το δευτεροβάθμιο χρόνο ανάπτυξης και μειώνουν πολύ το κόστος για τους πελάτες.



Κύρια χαρακτηριστικά γνωρίσματα



- Ψήφισμα: 640x512
- Πίσσα εικονοκυττάρου: 17 μm
- Τύπος σειράς: Μη ψυχόμενο Microbolometer
- Θερμική ευαισθησία: NETD<30 mK=""> - φασματική ζώνη: 8μm 14μm



Προδιαγραφές προϊόντων



Πρότυπο PLUG612R
Απόδοση ανιχνευτών IR
Ψήφισμα 640x512
Πίσσα εικονοκυττάρου 12μm
Φασματική σειρά 8~14μm
NETD <30mk>
Επεξεργασία εικόνας
Ποσοστό πλαισίων 25Hz/30Hz
Χρόνος ξεκινήματος <10s>
Αναλογικό βίντεο PAL/NTSC
Ψηφιακό βίντεο Y16/YUV/BT656/LVDS
Τμήμα επέκτασης USB/Camerlink
Τρόπος εξασθένισης Γραμμικός/ιστόγραμμο/μικτός
Ψηφιακό ζουμ 1~8X συνεχές ζουμ, μέγεθος 1/8 βημάτων
Επίδειξη εικόνας Μαύρο καυτό/εκτυφλωτικό/ψευδο χρώμα
Κατεύθυνση εικόνας Οριζόντια/κάθετα/διαγώνια κτυπά
Αλγόριθμος εικόνας NUC/AGC/IDE
Ηλεκτρική προδιαγραφή
Τυποποιημένη εξωτερική διεπαφή 50pin_HOURS διεπαφή
Τρόπος επικοινωνίας Rs232-TTL, 115200bps
Τάση ανεφοδιασμού 4~6V
Μέτρηση θερμοκρασίας
Λειτουργούσα σειρά θερμοκρασίας -10°C~50°C
Σειρά θερμοκρασίας -20°C~150°C, 100°C~550°C
Ακρίβεια θερμοκρασίας ±2°C ή ±2% (πάρτε τη μέγιστη αξία)
SDK ARM/Windows/Linux SDK, πλήρες Thermography οθόνης
Φυσικά χαρακτηριστικά
Διάσταση (χιλ.) 44.5x44.5x36.6
Βάρος ≤85g
Περιβαλλοντική προσαρμογή
Θερμοκρασία λειτουργίας -40°C ~ +70°C
Θερμοκρασία αποθήκευσης -45°C ~ +85°C
Υγρασία 5%~95%, Non-condensing
Δόνηση Τυχαία δόνηση 5.35grms, άξονας 3
Κλονισμός Κύμα μισό-ημιτόνου, 40g/11ms, 3 άξονας 6 κατεύθυνση
Οπτική
Προαιρετικός φακός Σταθερή εστίαση αθερμική: 13mm/19mm/24mm



Βιομηχανικές εφαρμογές



Η μη ψυχόμενη υπέρυθρη ενότητα PLUG612R χρησιμοποιείται ευρέως στην επιθεώρηση ηλεκτρικής δύναμης, μηχανική όραση, ασφάλεια οικοδόμησης HVAC & έλεγχος, υπαίθρια, της πυρόσβεσης & της διάσωσης, της επιβολής νόμου & των ωφέλιμων φορτίων κ.λπ. διάσωσης, ADAS, UAV.



640x512 12μm υπέρυθρη θερμική ενότητα PLUG612R LWIR καμερών για τη γρήγορη ολοκλήρωση 0



Η γραμμή παραγωγής μας



640x512 12μm υπέρυθρη θερμική ενότητα PLUG612R LWIR καμερών για τη γρήγορη ολοκλήρωση 1



FAQs



1. Πώς να επιλέξει το κατάλληλο υπέρυθρο ψήφισμα ανιχνευτών;
Εξαρτάται από τις πραγματικές ανάγκες και τις εφαρμογές των προϊόντων σας, και η τιμή είναι επίσης ένας παράγοντας που πρέπει να εξεταστεί. Εάν η ποιότητα εικόνας δεν είναι υψηλή, μπορείτε να επιλέξετε τον υπέρυθρο ανιχνευτή με το χαμηλό ψήφισμα, όπως 120x90, 256x192, 400x300. Εάν χρειάζεστε μια πολύ σαφή εικόνα για μερικούς ειδικούς λόγους, όπως ο μακρινός έλεγχος, μπορείτε να επιλέξετε έναν υπέρυθρο ανιχνευτή υψηλής ανάλυσης 1280x1024.



2. Πώς να επιλέξει το σωστό ψευδο χρώμα για τη θερμική λήψη εικόνων;
- Ο γκριζόλευκος είναι καταλληλότερος για το στόχο με τη μικρή διαφορά θερμοκρασίας
- Ο κόκκινος και το μπλε είναι καταλληλότεροι για τη σκηνή όπου τα σημεία προβλήματος πρέπει να βρεθούν.
- Το κόκκινο σιδήρου είναι η τυποποιημένη παλέτα χρώματος της βιομηχανίας δύναμης.
Σημείωση: κανένα θέμα που η παλέτα εσείς επιλέγει, η θερμική θερμοκρασία δεν θα αλλάξει καθόλου.



3. Πώς να επιλέξει έναν κατάλληλο υπέρυθρο θερμικό φακό καμερών;
- Ο τυποποιημένος φακός μπορεί να εκπληρώσει τους κανονικούς στόχους με την κατάλληλη απόσταση
- Για το φακό telephoto, είναι κατάλληλο για τους στόχους που είναι σχετικά μικρό και πρέπει να αντιμετωπισθεί από μια μεγάλη τηλεφωνική απόσταση
- Για να δει περισσότερη λεπτομέρεια των αντικειμένων στη στενή απόσταση, ο ευρύς φακός γωνίας είναι καλύτερος.
- Ο μακρο φακός είναι για να δει τον πολύ τενεκεδένιο στόχο με τη στενή απόσταση, όπως το κύκλωμα τσιπ.
