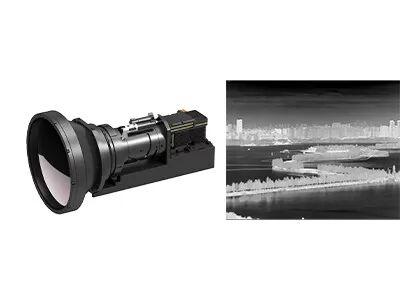

GAVIN615B συμπαγής θερμική ενότητα καμερών πυρήνων 640x512/15μm MCT MWIR καμερών
Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.
xΨήφισμα | 640x512 / 15μm | NETD | ≤20mK |
---|---|---|---|
Φασματική σειρά | 3.7~4.8μm MW | Ποσοστό πλαισίων | 50Hz/100Hz |
Μέγεθος | 125x92x67mm | Βάρος | ≤650g |
Υψηλό φως | GAVIN615B θερμικός πυρήνας καμερών,ενότητα καμερών 640x512 MWIR,Θερμικός πυρήνας καμερών MCT |
GAVIN615B συμπαγής χαμηλής ισχύος ενότητα καμερών κατανάλωσης 640x512/15μm MCT δροσισμένη MWIR
GAVIN615B είναι μια δροσισμένη μέση ενότητα θερμικής λήψης εικόνων κυμάτων που αναπτύσσεται από τη σφαιρική τεχνολογία αισθητηρίων (GST). Αποτελείται από έναν ανιχνευτή 640x512/15µm HgCdTe MWIR IR με RS046 cryocooler, η ηλεκτρονική υλικού και οι διάφοροι αλγόριθμοι επεξεργασίας εικόνας ενσωματώνονται επίσης για να παρουσιάσουν ήδη τις αιχμηρές και σαφείς θερμικές εικόνες.
Διαμορφωμένο με RS046 cryocooler, το GAVIN615B είναι πολύ συμπαγές σε μέγεθος, μετρώντας 125x92x67mm στη διάσταση και ζυγίζοντας λιγότερο από 650g σε βάρος. Είναι σταθερή κατανάλωση ισχύος είναι τόσο χαμηλό όσο 12w. Με τη διεπαφή βιομηχανικών προτύπων cameralink, η υπέρυθρο κάμερα ή το σύστημα ένταξης μπορεί να σχεδιάσει ή να ενσωματώσει την πλήρη κάμερα τους βασισμένη εύκολα στην ενότητα θερμικής λήψης εικόνων GAVIN615B.
- Υψηλή ευαισθησία, NETD≤20mK
- Ανίχνευση μακροχρόνιας σειράς
- Διευθετήσιμο ποσοστό πλαισίων
- Εύκολη ένταξη στο σύστημα
Πρότυπο | GAVIN615B |
Απόδοση ανιχνευτών IR | |
Ψήφισμα | 640x512 |
Πίσσα εικονοκυττάρου | 15μm |
Cryocooler | RS046 |
Φασματική σειρά | 3.7μm~4.8μm MW |
Χρόνος ψύξης (20°C) | ≤7min |
NETD (20°C) | ≤20mK |
Επεξεργασία εικόνας | |
Ποσοστό πλαισίων | 50Hz/100Hz |
Τρόπος εξασθένισης | Γραμμικός/ιστόγραμμο/μικτός |
Ψηφιακό ζουμ | ×1/×2/×4 |
Κατεύθυνση εικόνας | Οριζόντια/κάθετα/διαγώνια κτυπά |
Αλγόριθμος εικόνας | NUC/AGC/IDE |
Ηλεκτρική προδιαγραφή | |
Τυποποιημένη εξωτερική διεπαφή | J30JZ 25pin |
Αναλογικό βίντεο | PAL |
Ψηφιακό βίντεο | δεκαεξάμπιτο RAW/YUV: δεκαεξάμπιτη παραγωγή DVP/Cameralink |
Εξωτερικός συγχρονισμός | Εξωτερικός συγχρονισμός πλαισίων: RS422 επίπεδο |
Επικοινωνία | RS422, 115200bps |
Παροχή ηλεκτρικού ρεύματος | 20~28VDC |
Σταθερή κατανάλωση ισχύος | 12W |
Διάσταση (χιλ.) | 125×92×67 |
Βάρος | ≤650g |
Θερμοκρασία λειτουργίας | -40°C ~ +60°C |
Μέγεθος δόνησης | Δόνηση: Vehicle-mounted μεταφορά υψηλής ταχύτητας GJB Κλονισμός: Κύμα μισό-ημιτόνου, κα 40g 11, 3 άξονας 6 κατεύθυνση 3 φορές κάθε ένα |
Οπτικός φακός | |
Προαιρετικός φακός | Συνεχές ζουμ 60~240mm/F4 15~300mm/F4 21~420mm/F4 35~690mm/F4 |
Η θερμική υπέρυθρη ενότητα καμερών GAVIN615B χρησιμοποιείται ευρέως πολλές περιοχές όπως το μακρινό σύστημα παρακολούθησης, το σύστημα αυξήσεων οράματος πτήσης, το ωφέλιμο φορτίο κ.λπ. πολυαισθητήρων.
1. Τι είναι υπέρυθρη θερμική λήψη εικόνων;
Στη φύση, όλα τα αντικείμενα η των οποίων θερμοκρασία είναι υψηλότερη από απόλυτο μηδέν (- 273 ℃) μπορούν να ακτινοβολήσουν τις υπέρυθρες ακτίνες. Με τη χρησιμοποίηση του υπέρυθρου ανιχνευτή καμερών για να μετρήσετε την υπέρυθρη διαφορά θερμοκρασίας ακτινοβολίας μεταξύ ο ίδιος του στόχου και του υποβάθρου, μπορείτε να πάρετε τις διαφορετικές υπέρυθρες εικόνες, οι οποίες καλούνται επίσης θερμικές εικόνες.
2. Πώς οι υπέρυθροι ανιχνευτές λειτουργούν;
Η υπέρυθρη ακτινοβολία που εξέπεμψε από το στόχο εισάγει την αισθαμένος σειρά του θερμικού ανιχνευτή, κατόπιν ο υπέρυθρος ανιχνευτής μετατρέπει το σήμα ακτινοβολίας της διαφορετικής έντασης στο αντίστοιχο ηλεκτρικό σήμα, και έπειτα μέσω της ενίσχυσης και της τηλεοπτικής επεξεργασίας, διαμορφώνει την υπέρυθρη εικόνα που μπορεί να παρατηρηθεί από τα γυμνά μάτια.
3. Ποια είναι τα πλεονεκτήματα των δροσισμένων υπέρυθρων ανιχνευτών;
Ο δροσισμένος υπέρυθρος εστιακός ανιχνευτής αεροπλάνων λειτουργεί σε μια χαμηλή θερμοκρασία που παρέχεται από ένα δοχείο ψύξης σκεύων Δεωαρ ανιχνευτών (ddc). Έχει την υψηλή ευαισθησία και μπορεί να διακρίνει τη λεπτότερη διαφορά θερμοκρασίας από το μη ψυχόμενο υπέρυθρο ανιχνευτή. Μπορεί να ανιχνεύσει, να προσδιορίσει και να αναγνωρίσει τα αντικείμενα σε μια πολύ μακροχρόνια σειρά που είναι περισσότερα από δέκα χιλιόμετρα μακριά. Η δομή του δροσισμένου ανιχνευτή είναι πολύ σύνθετη που οδηγεί σε ένα σχετικά υψηλό κόστος από το μη ψυχόμενο ανιχνευτή.
