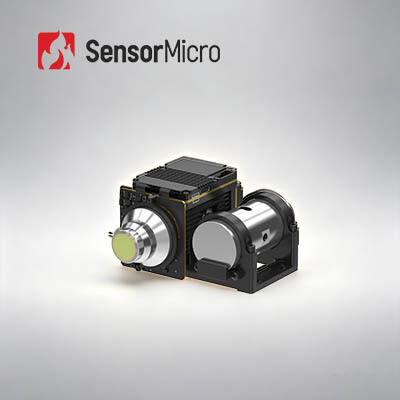

1280x1024 High Definition 10μm Pixel Pitch Cooled Thermal Camera Module για ανίχνευση μεγάλου βεληνεκούς

  • 1280x1024 High Definition 10μm Pixel Pitch Cooled Thermal Camera Module for Long Range Detection
Τόπος καταγωγής Κίνα
Μάρκα SensorMicro
Πιστοποίηση ISO9001:2015; RoHS; Reach
Αριθμό μοντέλου GAVIN GC1210HMF
Ποσότητα παραγγελίας min 1 κομμάτι
Τιμή Διαπραγματεύσιμος
Όροι πληρωμής T/T
Λεπτομέρειες
Υψηλής ευκρίνειας 1280x1024 Pixel Pitch 10μm
Ρυθμός καρέ 50Hz NETD 20 mK(F2); 25mK(F4)
Σταθερή κατανάλωση ενέργειας (23℃) ≤8W Φασματικό εύρος 3,7~4,8μm MW
Επισημαίνω

1280x1024 δροσισμένη κάμερα IR

,

100Hz δροσισμένη κάμερα IR

,

Ir ενότητα καμερών GST
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων
1280x1024 10μm Ψυχροποιημένη θερμική μονάδα κάμερας πυρήνα Μεγάλης εμβέλειας ανίχνευση
Επισκόπηση του προϊόντος

Το GAVIN GC1210HMF ψυγμένο υπέρυθρο κάμερα είναι μέλος των μονάδων θερμικής απεικόνισης της σειράς GAVIN GC HOT.Διαθέτει ένα 1280x1024 / 10μm υψηλής ανάλυσης MCT MWIR IR ανιχνευτή με ενσωματωμένη ηλεκτρονική υλικού και προηγμένους αλγόριθμους επεξεργασίας εικόνας για την παροχή απότομη, καθαρές θερμικές εικόνες.

Με τη μεγάλη σειρά ανάλυσης 1280x1024, η ενότητα αυτή παρέχει ευρύτερο οπτικό πεδίο και βελτιωμένες λεπτομέρειες εικόνας.Το μειωμένο μέγεθος των 10μm pixel προσφέρει ανώτερη χωρική ανάλυση και συμβατότητα με μικρότερη εστίαση οπτικών φακών για ισοδύναμη απόδοση εύρους, καθιστώντας την ιδανική επιλογή για τους ενοποιητές συστημάτων που σχεδιάζουν προσαρμοσμένες εφαρμογές.

Βασικά χαρακτηριστικά
Μεγαpiίξελ εικόνα, ανώτερη ποιότητα
  • Αναπτύχθηκε με ανιχνευτή υπέρυθρων 1280×1024/10μm HOT MWIR για υψηλής ευκρίνειας, λεπτομερή ποιότητα εικόνας
  • Ενσωματωμένοι προηγμένοι αλγόριθμοι επεξεργασίας εικόνας, συμπεριλαμβανομένης της DRC, της μείωσης του θορύβου 2D / 3D και της βελτίωσης της άκρης EE για καθαρότερη απεικόνιση
Τεχνολογία HOT για τελική βελτιστοποίηση SWaP
  • Υποστηρίζει λειτουργία υψηλής θερμοκρασίας σε 150K με χρόνο ψύξης ≤4 λεπτά
  • Συγκινητικές διαστάσεις 101×101×54mm και ελαφρύ βάρος μόλις 570g
Πλούσιες διεπαφές, εύκολη ενσωμάτωση
  • Υποστηρίζει πολλαπλές εξόδους βίντεο: Cameralink, USB3.0, GigE, HDMI, SDI, MIPI και οπτική ίνα
  • Ευέλικτες επιλογές εξόδου δεδομένων εικόνας RAW/YUV
Προδιαγραφές προϊόντος
Σχήμα GAVIN GC1210HMF
Απόφαση 1280×1024
Μέγεθος pixel 10 μm
Φασματική ανταπόκριση 30,7μm±0,2μm·4,8μm±0,2μm
Διάγνωση υπεριώδους ακτινοβολίας NETD ((23°C) 20mK ((F2)
25mK ((F4)
Ποσοστό καρέ 50Hz
Ψηφιακό ζουμ 1 × έως 8 × συνεχής ψηφιακή ζουμ
Κατεύθυνση εικόνας Οριζόντια/κατά κάθετη/διαγώνια αναστροφή
Αλγόριθμος εικόνας DRC, Μείωση θορύβου 2D/3D εικόνας, EE
Ψηφιακό βίντεο Πρότυπο: DVP
Εναλλακτική επιλογή: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/Μια-τρόπου οπτική ίνα/πολυτρόπου οπτική ίνα
Εξωτερική συγχρονισμός Πρότυπο: LV-TTL
Επιλογή: RS422/LVDS
Επικοινωνία Πρότυπο: USB2.0/LV-TTL
Επιλογή: RS422/CAN/USB3.0/GigE
Ηλεκτρική τροφοδοσία 12V±1V
Σταθερή κατανάλωση ενέργειας ((23°C) ≤ 8W
Χρόνος ψύξης ((23°C) ≤4 λεπτά
Μέγεθος ((mm) 101×101×54
Βάρος ((g) ≤ 570
Θέρμανση λειτουργίας -40°C~+71°C
Επιλογές οπτικών φακών Σταθερή εστίαση: 15mm/F2
Συνεχή ζουμ: 15~300mm/F4, 30~500mm/F4
Βιομηχανικές εφαρμογές
  • ΔΕΔ (μη καταστροφικές δοκιμές)
  • Περιβαλλοντική παρακολούθηση
  • Παρακολούθηση Μεγάλης Απόστασης
  • Επιστημονική έρευνα
Ικανότητα παραγωγής
Εσωτερικές τεχνολογίες ανιχνευτών υπέρυθρου
  • 8 ιντσών 0,11μm VOx μη ψύκτες υπέρυθροι ανιχνευτές
  • 8 ιντσών 0.5μm MCT ψυγμένοι υπέρυθροι ανιχνευτές
  • 8 ιντσών 0,5 μm T2SL ψυγμένοι υπέρυθροι ανιχνευτές
Η παραγωγική ικανότητα και τα πλεονεκτήματα
  • 6 εκατ. αυτοσχεδιασμένοι ανιχνευτές υπέρυθρων ετησίως
  • 30Εγκατάσταση κατασκευής ημιαγωγών, 1000 m2
  • 20,000 m2 καθαρού χώρου
Συχνές Ερωτήσεις
Τι είναι ο ανιχνευτής MCT/HgCdTe;

Το MCT, που ονομάζεται επίσης HgCdTe, αναφέρεται στο υδράργυρο-καδμικό-τελουρίδιο, το οποίο είναι μια χημική ένωση του τελουριδίου του καδμίου (CdTe) και του τελουριδίου του υδράργυρου (HgTe) και ένα κοινό υλικό σε φωτοανιχνευτές.Ο ανιχνευτής MCT/HgCdTe είναι φωτοαγωγός ανιχνευτής που λειτουργεί σε κρυογενές περιβάλλον και μπορεί να ανιχνεύσει υπέρυθρη ακτινοβολίαΕίναι πιο ευαίσθητος από τους θερμικούς αισθητήρες.

Τι είναι ο ανιχνευτής T2SL;

Το T2SL αναφέρεται στο Superlattice τύπου II, το οποίο είναι ένα τεχνητό υλικό με εναλλασσόμενη ανάπτυξη περιοδικής ετεροσύνδεσης σε μέγεθος νανομέτρου.όπως μεγάλη ηλεκτρονική αποτελεσματική μάζαΣε σύγκριση με τον ανιχνευτή υπέρυθρων MCT, ο ανιχνευτής υπέρυθρων T2SL έχει καλή ομοιομορφία υλικού, χαμηλό κόστος, χαμηλό κόστος, χαμηλό κόστος, χαμηλό κόστος, χαμηλό κόστος, χαμηλό κόστος, χαμηλό κόστος.και παρόμοιες επιδόσεις με τον ανιχνευτή υπέρυθρων MCT σε ζώνη μεσαίων και μεγάλων κυμάτων, αλλά έχει μεγάλα πλεονεκτήματα σε πολύ μεγάλη ζώνη κυμάτων.
