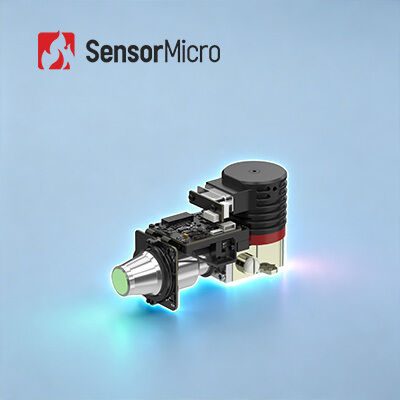

15μm 640x512 Ψυχόμενος Ανιχνευτής Υπερύθρων Ενσωμάτωση MCT Κάμερα MWIR

  • 15μm 640x512 Cooled IR Detector Integration MCT MWIR Camera Module
Τόπος καταγωγής Κίνα
Μάρκα SensorMicro
Πιστοποίηση ISO9001:2015; RoHS; Reach
Αριθμό μοντέλου EYAS G615MA
Ποσότητα παραγγελίας min 1 κομμάτι
Τιμή Διαπραγματεύσιμος
Όροι πληρωμής T/T
Λεπτομέρειες
Ψήφισμα 640x512/15μm NETD 16mK(F2); 18mK(F4)
Φασματικό εύρος 3,7~4,8μm Ρυθμός καρέ 1~ 120Hz, ρυθμιζόμενο
Σταθερή ισχύς (23℃) ≤8,5W Χρόνος ψύξης (23℃) ≤6 λεπτά 30 δευτ
Επισημαίνω

640x512 δροσισμένος ανιχνευτής IR

,

17mK δροσισμένος ανιχνευτής IR

,

ενότητα καμερών 5V MWIR
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων
15μm 640x512 Ψυχόμενος Ανιχνευτής IR Ενσωμάτωση MCT MWIR Κάμερα Module
Επισκόπηση Προϊόντος

Το EYAS G615MA αντιπροσωπεύει έναν επιταχυντή για την ενσωμάτωση ψυχόμενου ανιχνευτή IR MCT MWIR 640x512 / 15μm, σχεδιασμένο για να απλοποιήσει τις διαδικασίες ανάπτυξης και δοκιμών για πελάτες OEM.

Οι ψυχόμενες μονάδες AD της σειράς EYAS ενσωματώνουν λειτουργία προενισχυτή για τη μετατροπή αναλογικών σημάτων από ψυχόμενους ανιχνευτές IR σε ψηφιακές εξόδους βίντεο. Διαθέσιμο σε διάφορες μορφές ανάλυσης και ζώνες κύματος, το EYAS G615MA ενσωματώνει ειδικά έναν ψυχόμενο ανιχνευτή MWIR 640x512/15μm με τεχνολογία ψύκτη RS058.

Αυτή η μονάδα θερμικής απεικόνισης επιτυγχάνει ρυθμούς καρέ έως και 120Hz και υποστηρίζει πολλαπλές λειτουργίες εργασίας, συμπεριλαμβανομένων των snapshot, ITR/IWR, windows και anti-blooming. Η ενσωματωμένη πλακέτα εγγύτητας επιτρέπει γρήγορες δοκιμές αποδοχής και επιταχυνόμενη δευτερογενή ανάπτυξη, μειώνοντας σημαντικά τους χρόνους ανάπτυξης για μονάδες και ολοκληρωμένα προϊόντα που βασίζονται σε ψυχόμενους ανιχνευτές IR.

Κύρια Χαρακτηριστικά
  • Μετατροπή Αναλογικού σε Ψηφιακό, Επιταχυνόμενη Ανάπτυξη - Βασισμένο σε ψυχόμενους ανιχνευτές IR MWIR 640x512 με ενσωματωμένο κύκλωμα AD για μετατροπή αναλογικού σε ψηφιακό και διαστασιακά συνεπή ενσωματωμένο σχεδιασμό
  • Ψυχόμενο Υπέρυθρο Μεσαίου Κύματος για Υψηλή Ευελιξία - Τεχνολογία ψύξης μεσαίου κύματος με εξαιρετική συνέπεια και σταθερή παροχή, με κύρια ανάλυση για ευρεία προσαρμοστικότητα
  • Εξαιρετική Απόδοση, Εύκολη Ενσωμάτωση - Η διεπαφή Cameralink εξάγει 16-bit ακατέργαστα δεδομένα με έλεγχο σειριακής θύρας, ρυθμιζόμενο υψηλό ρυθμό καρέ από 1 έως 120 Hz για τη λήψη κινούμενων στόχων
Προδιαγραφές Προϊόντος
Μοντέλο EYAS G615MA
Ενδείξεις
Ανάλυση 640*512
Μέγεθος Pixel 15μm
Φασματική Απόκριση 3.7μm±0.2μm～4.8μm±0.2μm
NETD Ανιχνευτή IR (23℃) 16mK(F2); 18mK(F4)
Λειτουργία Εργασίας
Ρυθμός Καρέ 1~120Hz, ρυθμιζόμενος
Λειτουργία Εργασίας Snapshot, Λειτουργίες Ενσωμάτωσης ITR/IWR, Anti-blooming, Λειτουργία Windows
Ηλεκτρικά
Τυπική Εξωτερική Διεπαφή 60pin: 37201-SM060-032W1R01
5pin: A1257WR-S-5P-LCP
Ψηφιακό Βίντεο 16 bit CameraLink (Λειτουργία CameraLink Base)
Εξωτερικός Συγχρονισμός CC1: Εξωτερικός συγχρονισμός καρέ
Επικοινωνία CameraLink UART (Προεπιλογή)/ RS232 (προσαρμόσιμο)
Ρυθμός Baud: 9600bps (Προεπιλογή)
Τροφοδοτικό Πλακέτα AD: 5V
Ψύκτης: 24V
Σταθερή Ισχύς (23℃) ≤8.5W
Χρόνος Ψύξης (23℃) ≤6min30s
Μέγεθος (mm) 142*59*78
Βάρος (g) ≤650
Θερμοκρασία Λειτουργίας -40℃~+71℃
Βιομηχανικές Εφαρμογές

Η μονάδα θερμικής απεικόνισης EYAS G615MA βρίσκει εκτεταμένη εφαρμογή σε πολλούς τομείς, συμπεριλαμβανομένων των Μη Καταστροφικών Δοκιμών (NDT), της Περιβαλλοντικής Παρακολούθησης, της Επιτήρησης Μεγάλης Εμβέλειας, της Επιστημονικής Έρευνας και διαφόρων βιομηχανικών εφαρμογών επιθεώρησης.

Συχνές Ερωτήσεις
1. Πώς να επιλέξετε την κατάλληλη ανάλυση ανιχνευτή υπέρυθρων;
Η επιλογή εξαρτάται από τις πραγματικές ανάγκες και εφαρμογές του προϊόντος, με την τιμή να αποτελεί σημαντικό παράγοντα. Για εφαρμογές όπου οι απαιτήσεις ποιότητας εικόνας είναι μέτριες, μπορεί να είναι κατάλληλοι ανιχνευτές υπέρυθρων χαμηλότερης ανάλυσης όπως 120x90, 256x192 ή 400x300. Για εφαρμογές που απαιτούν εξαιρετικά καθαρές εικόνες για εξειδικευμένους σκοπούς όπως η απομακρυσμένη παρακολούθηση, συνιστώνται ανιχνευτές υψηλότερης ανάλυσης 1280x1024.
2. Τι είναι ο ανιχνευτής MCT/HgCdTe;
Το MCT (Τελλούριο Υδραργύρου-Καδμίου), γνωστό και ως HgCdTe, είναι μια χημική ένωση που περιλαμβάνει τελλουρίδιο καδμίου (CdTe) και τελλουρίδιο υδραργύρου (HgTe), που χρησιμοποιείται συνήθως σε εφαρμογές φωτοανιχνευτών. Οι ανιχνευτές MCT/HgCdTe είναι φωτοαγώγιμοι ανιχνευτές που λειτουργούν σε κρυογονικά περιβάλλοντα και είναι ικανοί να ανιχνεύουν υπέρυθρη ακτινοβολία. Αυτοί οι ανιχνευτές επιδεικνύουν ανώτερη ευαισθησία σε σύγκριση με τους θερμικούς αισθητήρες.
3. Ποια είναι τα πλεονεκτήματα των ψυχόμενων ανιχνευτών υπέρυθρων;
Οι ψυχόμενοι ανιχνευτές εστιακού επιπέδου υπέρυθρων λειτουργούν σε χαμηλές θερμοκρασίες που διατηρούνται από συστήματα ψύκτη ψυχόμενου ανιχνευτή (DDC). Προσφέρουν αυξημένη ευαισθησία, επιτρέποντας την ανίχνευση πιο ανεπαίσθητων διακυμάνσεων θερμοκρασίας από τους μη ψυχόμενους ανιχνευτές υπέρυθρων. Αυτά τα συστήματα μπορούν να ανιχνεύουν, να αναγνωρίζουν και να διακρίνουν αντικείμενα σε εκτεταμένες εμβέλειες που υπερβαίνουν τα δέκα χιλιόμετρα. Ο σύνθετος δομικός σχεδιασμός των ψυχόμενων ανιχνευτών έχει ως αποτέλεσμα σχετικά υψηλότερο κόστος σε σύγκριση με τις μη ψυχόμενες εναλλακτικές λύσεις.
