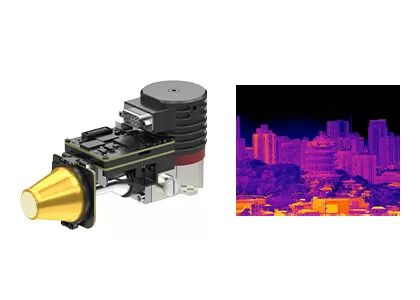

1280x1024 / δροσισμένη ενότητα ΑΓΓΕΛΙΏΝ 12μm MCT IR ανιχνευτής για τη γρήγορη ολοκλήρωση

  • 1280x1024 / 12μm MCT IR Detector Cooled AD Module for Fast Integration
Τόπος καταγωγής Wuhan, επαρχία Hubei, Κίνα
Μάρκα GST
Πιστοποίηση ISO9001:2015; RoHS; Reach
Αριθμό μοντέλου EYAS1212
Ποσότητα παραγγελίας min 1 κομμάτι
Τιμή Negotiable
Όροι πληρωμής L/C, T/T

Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.

x
Λεπτομέρειες
Ψήφισμα 1280x1024 / 12μm Υψηλή ευαισθησία NETD≤20mK
Κατανάλωση ισχύος 9W Φασματική σειρά 3.7~4.8μm MW
Μέγεθος 149x58.5x71mm Βάρος ≤680g
Υψηλό φως

ανιχνευτής 1280x1024 Mct IR

,

ανιχνευτής 5V Mct IR
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων
EYAS1212 θερμική ενότητα



Η δροσισμένη ενότητα ΑΓΓΕΛΙΩΝ με 1280x1024/12μm MCT MWIR δρόσισε τον υπέρυθρο ανιχνευτή για τη γρήγορη ολοκλήρωση



Περιγραφή προϊόντων



EYAS δροσισμένες οι σειρά ενότητες ΑΓΓΕΛΙΩΝ έχουν τη λειτουργία προενισχυτών για να μετατρέψουν το αναλογικό σήμα από τους δροσισμένους υπέρυθρους ανιχνευτές σε μια ψηφιακή τηλεοπτική παραγωγή ρευμάτων. Είναι διαθέσιμο με τα διαφορετικά σχήματα ψηφίσματος και τις διαφορετικές ζώνες κυμάτων. EYAS1212 είναι μέλος EYAS της οικογένειας με το μεγάλο δροσισμένο MWIR υπέρυθρο ανιχνευτή σειράς 1280x1024/12μm που ενσωματώνεται.



EYAS1212 η ενότητα ΑΓΓΕΛΙΩΝ το κάνει έναν επιταχυντή για τους πελάτες ΚΑΕ για να πραγματοποιήσει τη γρήγορη δοκιμή αποδοχής στο δροσισμένο μm υπέρυθρο ανιχνευτή GST C1212M το 1280x1024@12, να αρχίσει τη γρήγορη δευτεροβάθμια ανάπτυξη και να κοντύνει την περίοδο ανάπτυξής τους δροσισμένων υπέρυθρων ενοτήτων ή πλήρων υπέρυθρων θερμικών καμερών ή τα συστήματα βασισμένα στους δροσισμένους υπέρυθρους ανιχνευτές.



Κύρια χαρακτηριστικά γνωρίσματα



- Εύκολος να αναπτυχθεί & να ενσωματώσει

- Δεκαεξάμπιτα ακατέργαστα στοιχεία παραγωγής διεπαφών Cameralink, έλεγχος τμηματικών λιμένων

- Η ενσωματωμένη δομή, διαστάσεις είναι σύμφωνη με τον ανιχνευτή

- ενιαίος-ανεφοδιασμός 5V

- Ικανός τον κινούμενο στόχο υψηλής ταχύτητας



Προδιαγραφές προϊόντων



Πρότυπο EYAS1212
Απόδοση ανιχνευτών IR
Ψήφισμα 1280x1024
Πίσσα εικονοκυττάρου 12μm
Cryocooler RS058F
Φασματική σειρά 3.7μm~4.8μm MW
Χρόνος ψύξης (25°C) ≤6min
Βέλτιστο NETD (20°C) ≤20mK
Τρόπος εργασίας
Ποσοστό πλαισίων 1~100Hz διευθετήσιμος
Τρόπος εργασίας Στιγμιότυπο ITR/IWR τρόπος ολοκλήρωσης Τρόπος παραθύρων Anti-blooming
Ηλεκτρική προδιαγραφή
Τυποποιημένη εξωτερική διεπαφή QSH 60pin
Ψηφιακό βίντεο Cameralink: Δεκαεξάμπιτα ακατέργαστα στοιχεία παραγωγής
Εξωτερικός συγχρονισμός CC1: INT/Frame εξωτερικός συγχρονισμός CC2: Εξωτερικός συγχρονισμός MC
Επικοινωνία Τμηματικός λιμένας Cameralink: TFG+/-, TC+/- 9600bps
Παροχή ηλεκτρικού ρεύματος 1 επιτροπή απεικόνισης καναλιών: 5V
1 κανάλι Cryocooler: 24V
Σταθερή κατανάλωση ισχύος 9W
Διάσταση (χιλ.) 149×58.5×71
Βάρος ≤680g
Θερμοκρασία εργασίας -40°C ~ +60°C
Μέγεθος δόνησης Δόνηση: Vehicle-mounted μεταφορά υψηλής ταχύτητας GJB
Κλονισμός: Κύμα μισό-ημιτόνου, κα 40g 11, 3 άξονας 6 κατεύθυνση 3 φορές κάθε ένα



Βιομηχανικές εφαρμογές



Η ενότητα θερμικής λήψης εικόνων EYAS1212 χρησιμοποιείται ευρέως πολλές περιοχές όπως το μακρινό σύστημα παρακολούθησης, το σύστημα αυξήσεων οράματος πτήσης, το ωφέλιμο φορτίο κ.λπ. πολυαισθητήρων.



1280x1024 / δροσισμένη ενότητα ΑΓΓΕΛΙΏΝ 12μm MCT IR ανιχνευτής για τη γρήγορη ολοκλήρωση 0



Τα πλεονεκτήματά μας



1280x1024 / δροσισμένη ενότητα ΑΓΓΕΛΙΏΝ 12μm MCT IR ανιχνευτής για τη γρήγορη ολοκλήρωση 1



FAQs



1. Τι είναι υπέρυθρη θερμική λήψη εικόνων;

Η υπέρυθρη θερμική λήψη εικόνων είναι μια μέθοδος την υπέρυθρη ακτινοβολία και τη θερμική ενέργεια για να συγκεντρώσει τις πληροφορίες για τα αντικείμενα, προκειμένου να διατυπωθούν οι εικόνες τους, ή να αποκτηθούν οι πληροφορίες θερμοκρασίας των αντικειμένων, ακόμη και στα περιβάλλοντα χαμηλής ορατότητας.



2. Πώς η υπέρυθρη θερμική λήψη εικόνων λειτουργεί;
Το υπέρυθρο σύστημα θερμικής λήψης εικόνων είναι μια παθητικοί ανίχνευση μη-επαφών και ένας προσδιορισμός της υπέρυθρης τεχνολογίας. Στρέφει την υπέρυθρη ακτινοβολία της σκηνής στον εστιακό υπέρυθρο ανιχνευτή σειράς αεροπλάνων μέσω του υπέρυθρου οπτικού συστήματος που μπορεί να περάσει μέσω της υπέρυθρης ακτινοβολίας. Ο θερμικός ανιχνευτής μετατρέπει το σήμα ακτινοβολίας της διαφορετικής έντασης στο αντίστοιχο ηλεκτρικό σήμα, και έπειτα μέσω της ενίσχυσης και της τηλεοπτικής επεξεργασίας, διαμορφώνει την υπέρυθρη εικόνα που μπορεί να παρατηρηθεί από τα γυμνά μάτια.
