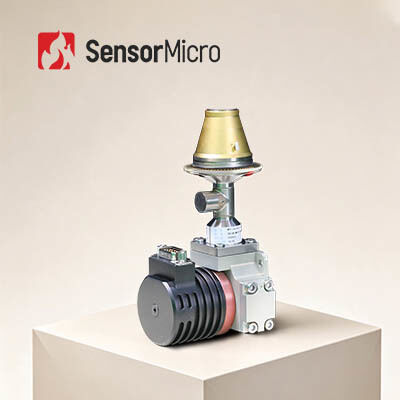

1280x1024 12μm 18mK Ψυχόμενος Ανιχνευτής Υπέρυθρων Ολοκληρωμένη Δομή Ψύξης Dewar Ανιχνευτής MWIR
| Τόπος καταγωγής | Κίνα |
|---|---|
| Μάρκα | SensorMicro |
| Πιστοποίηση | ISO9001:2015; RoHS; Reach |
| Αριθμό μοντέλου | C1212M |
| Ποσότητα παραγγελίας min | 1 κομμάτι |
| Τιμή | Διαπραγματεύσιμος |
| Όροι πληρωμής | T/T |
Λεπτομέρειες
| Ψήφισμα | 1280x1024/12μm | NETD | 18mK(F2/F4) |
|---|---|---|---|
| Φασματικό εύρος | 3,7~4,8μm MW | Μέγ. Ρυθμός καρέ | 100Hz |
| Επισημαίνω | Δροσισμένοι HgCdTe ανιχνευτές IR,1280x1024 δροσισμένοι ανιχνευτές IR,Δροσισμένοι GST ανιχνευτές IR |
||
Περιγραφή προϊόντων
Επισκόπηση προϊόντος
HgCdTe Ψυχόμενο MWIR 1280×1024 12 μm Ανιχνευτής Υπέρυθρων Ολοκληρωμένο Σύστημα Ψύξης Dewar
Το Ολοκληρωμένο Σύστημα Ψύξης Dewar C1212M προσφέρει υψηλής ανάλυσης, ανίχνευση μεγάλης εμβέλειας σε μια συμπαγή, χαμηλής κατανάλωσης συσκευασία. Βασισμένο στην τεχνολογία ψυχόμενων ανιχνευτών υπέρυθρων HgCdTe (MCT), παρέχει εξαιρετική ευαισθησία για τις πιο απαιτητικές εφαρμογές θερμικής απεικόνισης.
Με διαστάσεις 149 × 58,5 × 71 mm και βάρος μικρότερο από 600 g, το C1212M είναι σχεδιασμένο για απαιτητικά σενάρια ανάπτυξης. Το συμπαγές μέγεθος και η χαμηλή κατανάλωση ενέργειας το καθιστούν ιδανική επιλογή για φορητούς θερμικούς απεικονιστές, ωφέλιμα φορτία και άλλα συστήματα που απαιτούν ανώτερη απόδοση και υψηλή ανάλυση σε λύση χαμηλού SWaP (Μέγεθος, Βάρος και Ισχύς).
Κύρια Χαρακτηριστικά
Ανάλυση Megapixel, Ευαίσθητη Ανίχνευση
- Ανάλυση megapixel 1280 × 1024 για ευρύ οπτικό πεδίο
- Κύριο μέγεθος pixel που προσφέρει υψηλή χωρική ανάλυση και μεγάλη εμβέλεια ανίχνευσης
Ευκρινής Ποιότητα Εικόνας
- Εξαιρετική ομοιομορφία εικόνας με ποσοστό ενεργών pixel ≥ 99,5%
- Υψηλή ευαισθησία για ακριβή ανίχνευση στόχου
Υψηλή Ευελιξία, Αξιόπιστη Προμήθεια
- Προσαρμόσιμος αριθμός F
- Συνεπής ποιότητα στη μαζική παραγωγή
Προδιαγραφές προϊόντος
| Μοντέλο | C1212M | |
| Ευαίσθητο Υλικό | MCT | |
| Ανάλυση | 1280 × 1024 | |
| Μέγεθος Pixel | 12 μm | |
| Φασματική Απόκριση | 3,7 μm ± 0,2 μm ~ 4,8 μm ± 0,2 μm | |
| Λειτουργία Λειτουργίας | Snapshot; Λειτουργίες Ενσωμάτωσης ITR/IWR; Λειτουργία Παραθύρου; Anti-blooming | |
| Χωρητικότητα Φόρτισης | 6,75 Me⁻ / 4,8 Me⁻ (ITR); 5,25 Me⁻ / 3,3 Me⁻ (IWR) | |
| Δυναμικό Εύρος | Λειτουργία ITR ≥ 80 dB; Λειτουργία IWR ≥ 76 dB | |
| Κανάλι Εξόδου | 4 ή 8 κανάλια; έως 20 MHz ανά έξοδο | |
| Μέγ. Ρυθμός Καρέ | 100 Hz | |
| Τυπικό NETD | 18 mK (F2/F4) | |
| Ποσοστό Ενεργών Pixel | ≥ 99,5% | |
| Μη Ομοιομορφία Απόκρισης | ≤ 8% | |
| Διαμορφώσιμος Κρυοψύκτης | RS058F | LS734 |
| Τύπος Κρυοψύκτη | Περιστροφικός Κρυοψύκτης Stirling | Γραμμικός Κρυοψύκτης Stirling |
| Σταθερή Κατανάλωση Ενέργειας (23℃) | ≤ 7 W | ≤ 10 W |
| Μέγ. Κατανάλωση Ενέργειας (71℃) | ≤ 17 W | ≤ 45 W |
| Τροφοδοτικό | 24 V DC | 24 V DC |
| Χρόνος Ψύξης (23℃) | ≤ 6 λεπτά | ≤ 4 λεπτά |
| Μέγιστο Μέγεθος (mm) | 149 × 58,5 × 71 | Συμπιεστής Φ46 × 122; Dewar Φ55 × 119 |
| Βάρος (g) | ≤ 600 | ≤ 1200 |
| Θερμοκρασία Λειτουργίας | -45℃ ~ +71℃ | |
Βιομηχανικές Εφαρμογές
Ο κρυογονικά ψυχόμενος ανιχνευτής υπέρυθρων C1212M MWIR χρησιμοποιείται ευρέως σε πολλούς τομείς, συμπεριλαμβανομένων των μη καταστροφικών δοκιμών (NDT), της περιβαλλοντικής παρακολούθησης, της επιτήρησης μεγάλης εμβέλειας και της επιστημονικής έρευνας.
Τα Πλεονεκτήματά μας
Μια ευρεία γκάμα μορφών προϊόντων – συμπεριλαμβανομένων ανιχνευτών υπέρυθρων, πυρήνων κάμερας και μονάδων – για την κάλυψη ποικίλων απαιτήσεων ενσωμάτωσης.
Πλούσια Ποικιλία Προϊόντων
Πολλαπλές αναλύσεις συστοιχίας, μεγέθη pixel, ζώνες κύματος και επιλογές φακών παρέχουν μεγαλύτερη ευελιξία για ποικίλες εφαρμογές.
Εξαιρετική Απόδοση
Ευκρινής απεικόνιση, συμπαγές μέγεθος, χαμηλή κατανάλωση ενέργειας, υψηλή ευαισθησία και ισχυρή αξιοπιστία – σχεδιασμένο να αποδίδει υπό ένα ευρύ φάσμα περιβαλλοντικών προκλήσεων.
Εύκολη Ενσωμάτωση
Πολλαπλές επιλογές διεπαφής καθιστούν την ενσωμάτωση απλή και επιτρέπουν την ταχεία ανάπτυξη σε πολλαπλά πεδία εφαρμογής.
Συχνές Ερωτήσεις
1. Ποια είναι η διαφορά μεταξύ χαμηλού φωτισμού, ενεργών υπέρυθρων και θερμικής απεικόνισης;
Η απεικόνιση χαμηλού φωτισμού απαιτεί φυσικό φως και μετατρέπει μια ασθενή εικόνα φυσικού φωτός σε μια ενισχυμένη ηλεκτρονική εικόνα μέσω ενός ενισχυτή εικόνας. Τα ενεργά υπέρυθρα εκπέμπουν ενεργά υπέρυθρο φως και βασίζονται στη δέσμη υπέρυθρων που αντανακλάται από τον στόχο, με αποτέλεσμα πολύ κακή απόκρυψη. Η θερμική απεικόνιση δεν απαιτεί καθόλου φως – είναι μια παθητική τεχνολογία νυχτερινής όρασης υπέρυθρων που ανιχνεύει διαφορές στην υπέρυθρη ακτινοβολία μεταξύ στόχων και σκηνής, ή μεταξύ διαφορετικών μερών ενός αντικειμένου. Δεν επηρεάζεται από αλλαγές στις συνθήκες φωτισμού του περιβάλλοντος και αποδίδει τη νύχτα ή ακόμα και σε ομίχλη, βροχή και άλλα σκληρά περιβάλλοντα.
2. Μπορεί να μπλοκαριστεί η θερμική απεικόνιση;
Στις περισσότερες περιπτώσεις, όχι. Ωστόσο, οι υπέρυθρες ακτίνες δεν μπορούν να διαπεράσουν τοίχους, και το γυαλί μπορεί να μπλοκάρει τα IR. Έτσι, αν δεν θέλετε να ανιχνευθείτε, μπορείτε να κρυφτείτε πίσω από γυαλί ή τοίχους για να μπλοκάρετε τη θερμική απεικόνιση.
