Ανεξύγραντο Θερμικό Σύστημα Απεικόνισης LWIR 384x288/17μm με Θερμογραφία και NETD ≤30mK για Βιομηχανικές Εφαρμογές

  • Uncooled LWIR Thermal Imaging Module 384x288/17μm with Thermography and ≤30mK NETD for Industrial Applications
Τόπος καταγωγής Κίνα
Μάρκα SensorMicro
Πιστοποίηση ISO9001:2015; RoHS; Reach
Αριθμό μοντέλου COIN417RG3
Ποσότητα παραγγελίας min 1 κομμάτι
Τιμή Διαπραγματεύσιμος
Όροι πληρωμής T/T
Λεπτομέρειες
Ψήφισμα 384x288 / 17μm NETD ≤30mK
Φασματικό εύρος 8~14μm Ψηφιακός ρυθμός καρέ 25/30/50Hz
Τυπική κατανάλωση ενέργειας 0.65W Τάση τροφοδοσίας 4.5~5.5V
Επισημαίνω

Ενότητα αισθητήρων θερμικής λήψης εικόνων LWIR

,

Μη ψυχόμενη ενότητα αισθητήρων θερμικής λήψης εικόνων

,

30mK ενότητα αισθητήρων θερμικής λήψης εικόνων
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

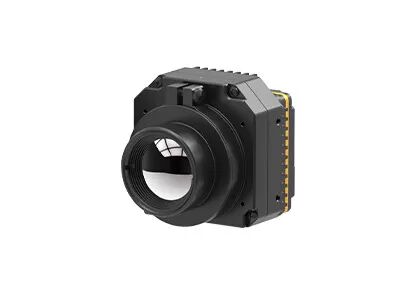

Ανέπαφη μονάδα θερμικής απεικόνισης LWIR 384x288/17μm με θερμογραφία
Επισκόπηση προϊόντος

Το COIN417RG3 είναι μία από τις μονάδες θερμικής κάμερας υπερύθρων της σειράς COIN-R που αναπτύχθηκε από την SensorMicro. Αποτελείται από ανιχνευτή υπερύθρων 384x288 / 17μm, πλήρη σειρά οπτικών εξαρτημάτων, επαγγελματικό κύκλωμα επεξεργασίας σήματος και αλγόριθμους επεξεργασίας εικόνας.

Αυτή η ανέπαφη μονάδα θερμικής απεικόνισης υπερύθρων εφαρμόζεται στον τομέα της βιομηχανικής θερμικής απεικόνισης και μέτρησης θερμοκρασίας. Το εύρος θερμοκρασίας είναι προσαρμόσιμο για να καλύψει συγκεκριμένες απαιτήσεις βιομηχανικής θερμογραφίας. Η υψηλή ακρίβεια, η σταθερότητα και οι πολλαπλές τυπικές διεπαφές του προσαρμόζονται σε διαφορετικές ανάγκες ενσωμάτωσης.

Η μονάδα κάμερας υπερύθρων COIN417RG3 μπορεί να χρησιμοποιηθεί ευρέως σε εφαρμογές θερμικής απεικόνισης υπερύθρων. Η ακρίβειά της εξασφαλίζει ακριβείς μετρήσεις, ενώ η γρήγορη ενσωμάτωση, ο σύντομος κύκλος δευτερεύουσας ανάπτυξης και οι προσιτές τιμές την καθιστούν ιδανική επιλογή για πελάτες OEM.

Κύρια Χαρακτηριστικά
  • Ολοκληρωμένα Χαρακτηριστικά, Οικονομικά Αποδοτικά
    • Αναπτύχθηκε με βάση οικονομικά αποδοτικούς ανιχνευτές υπερύθρων
    • Ενσωματωμένοι προηγμένοι αλγόριθμοι επεξεργασίας εικόνας για βελτίωση της ποιότητας της εικόνας
    • Υψηλή ακρίβεια μέτρησης θερμοκρασίας έως ±2°C ή ±2%, υποστηρίζοντας εύρη θερμοκρασίας από -20°C έως 150°C και 100°C έως 550°C, προσαρμόσιμο για εκτεταμένα εύρη
  • Ευέλικτη Επέκταση, Γρήγορη Ενσωμάτωση
    • Διατίθενται πολλαπλές επιλογές οπτικών φακών για την κάλυψη διαφόρων αναγκών εφαρμογής
    • Υποστηρίζει πολλαπλές λειτουργίες εξόδου, συμπεριλαμβανομένων USB2.0/DVP/LVDS/BT.656
    • Εξάγει δεδομένα εικόνας RAW/YUV, με έλεγχο μέσω σειριακής θύρας
Προδιαγραφές προϊόντος
Μοντέλο COIN417RG3
Δείκτες Ανιχνευτών Υπερύθρων
Ευαίσθητο Υλικό VOx
Ανάλυση 384*288
Μέγεθος Pixel 17μm
Φασματική Απόκριση 8μm ~ 14μm
Τυπικό NETD ≤30mK
Επεξεργασία Εικόνας
Ψηφιακός Ρυθμός Καρέ 25/30/50Hz
Χρόνος Εκκίνησης 6s
Αναλογικό Βίντεο PAL/NTSC
Ψηφιακό Βίντεο RAW/YUV422
Αλγόριθμος Εικόνας Διόρθωση Μη Ομοιομορφίας (NUC)
Μείωση Θορύβου 3D (3DNR)
Καταστολή Θορύβου 2D (DNS)
Συμπίεση Δυναμικού Εύρους (DRC)
Ενίσχυση Άκρων (EE)
Εμφάνιση Εικόνας 10 Τύποι (Λευκό Θερμό/Λάβα/Σιδηροκόκκινο/Θερμό Σίδερο/Ιατρικό/Αρκτικό/Ουράνιο Τόξο 1/Ουράνιο Τόξο 2/Απόχρωση/Μαύρο Θερμό)
Λογισμικό Η/Υ
Λογισμικό ICC Έλεγχος Μονάδας & Εμφάνιση Βίντεο
Ηλεκτρικά
Τυπική Εξωτερική Διεπαφή 50Pin: DF40C-50DP-0.4V(51), (HRS,Αρσενικό)
Πλακέτα Επέκτασης USB3.0/USB2.0/VPC/USB2.0&VPC
Διεπαφή Επικοινωνίας TTL-232/USB2.0
Ψηφιακή Διεπαφή Βίντεο DVP8/DVP16/USB2.0/BT.656/LVDS
Τάση Τροφοδοσίας 4.5~5.5V
Τυπική Κατανάλωση Ενέργειας 0.65W
Μέτρηση Θερμοκρασίας
Θερμοκρασία Λειτουργίας -10°C~+50°C
Εύρος Μέτρησης Θερμοκρασίας -20°C~+150°C, 100°C~+550°C
Ακρίβεια Μέτρησης Θερμοκρασίας Μεγαλύτερο από ±2°C / ±2%
Μερική Μέτρηση Θερμοκρασίας Υποστηρίζει έξοδο μέγιστης, ελάχιστης και μέσης τιμής των περιοχών μέτρησης θερμοκρασίας
SDK Android/Windows/Linux; Επίτευξη Ανάλυσης Ροής Βίντεο και Μετατροπής από Γκρι σε Θερμοκρασία
Μηχανικά
Μέγεθος Γυμνού Πυρήνα(mm) 25.4*25.4*16.5
Βάρος Γυμνού Πυρήνα(g) 16.6±1
Περιβαλλοντική Προσαρμοστικότητα
Θερμοκρασία Λειτουργίας -40°C~+70°C
Θερμοκρασία Αποθήκευσης -45°C~+85°C
Υγρασία 5%~95%, χωρίς συμπύκνωση
Δόνηση Τυχαία Δόνηση, 5.35grms, 3 άξονες
Κρούση Ημιτονοειδές Κύμα, 40g/11ms, Κατεύθυνση Κρούσης 3 Άξονες, 6 Κατευθύνσεις
Πιστοποίηση ROHS2.0/REACH
Οπτικός Φακός
Οπτικός Φακός Σταθερής Εστίασης Αθερμικός: 4.8mm/7mm/9.1mm/13mm/19mm/25mm
Επίπεδο Προστασίας IP67(Μπροστινός Φακός)
Βιομηχανικές Εφαρμογές

Η μονάδα θερμικής κάμερας COIN417RG3 χρησιμοποιείται ευρέως σε Επιθεώρηση Ηλεκτρικής Ενέργειας, Μηχανική Όραση, Ασφάλεια & Παρακολούθηση HVAC Κτιρίων, Εξωτερικούς Χώρους, Πυρόσβεση & Διάσωση, Επιβολή Νόμου & Διάσωση, ADAS κ.λπ.

Ο Αξιόπιστος Συνεργάτης σας στην Υπέρυθρη Ανίχνευση
Βαθιά Τεχνική Εξειδίκευση
Με πολυετή εμπειρία στην έρευνα, ανάπτυξη και εφαρμογή τεχνολογίας υπέρυθρων αισθητήρων, έχουμε δημιουργήσει ισχυρές δυνατότητες σε σχεδιασμό τσιπ, κατασκευή πλακετών, συσκευασία και δοκιμές, καθώς και ολοκλήρωση συστημάτων. Η σταθερή μας βάση μας επιτρέπει να παρέχουμε συνεχώς καινοτόμα και αξιόπιστα προϊόντα που ανταποκρίνονται στις εξελισσόμενες απαιτήσεις της αγοράς.
Εστίαση στην Καινοτομία και την Πρακτική Εφαρμογή στην Υπέρυθρη Ανίχνευση
Δεσμευόμαστε να προωθούμε τεχνολογικές καινοτομίες στη θερμική απεικόνιση, ωθώντας συνεχώς τα όρια σε NETD, SWaP και θερμοκρασία λειτουργίας. Τα προϊόντα μας πρωτοπορούν σταθερά σε εφαρμογές σε τομείς ασφάλειας, βιομηχανικής παρακολούθησης, έξυπνων συστημάτων και πολλά άλλα.
Διαφοροποιημένο Χαρτοφυλάκιο Προϊόντων
Με την υποστήριξη ανεξάρτητης Ε&Α και πολλαπλών τεχνικών οδών, προσφέρουμε μια ολοκληρωμένη γκάμα εξαρτημάτων υπέρυθρης ανίχνευσης – τόσο ψυχόμενων όσο και ανέπαφων – παρέχοντας προσαρμοσμένες λύσεις για μια ευρεία ποικιλία βιομηχανιών.
Αυστηρή Επικύρωση Αξιοπιστίας Εξασφαλίζει Διασφάλιση Ποιότητας
Με την υποστήριξη ενός ισχυρού συστήματος διαχείρισης ποιότητας, τα προϊόντα μας υποβάλλονται σε πολλαπλές διαδικασίες δοκιμών καθ' όλη τη διάρκεια της παραγωγής για να διασφαλιστεί η μακροπρόθεσμη σταθερότητα και αξιοπιστία.
Επαγγελματική Τεχνική Υποστήριξη και Υπηρεσίες Κοινής Ανάπτυξης
Η ομάδα μηχανικών μας συνεργάζεται στενά με τις ομάδες Ε&Α και προϊόντων των πελατών για την επιτάχυνση της ολοκλήρωσης συστημάτων, τη βελτίωση της αποδοτικότητας και τη μείωση του χρόνου διάθεσης στην αγορά. Η επιτυχία σας είναι η κοινή μας αποστολή.
Συχνές Ερωτήσεις
1. Τι είναι το NETD;

Το NETD αναφέρεται στη "Διαφορά Θερμοκρασίας Ισοδύναμης Θορύβου". Είναι ένα μέτρο για το πόσο καλά ένας ανιχνευτής θερμικής απεικόνισης μπορεί να διακρίνει πολύ μικρές διαφορές στη θερμική ακτινοβολία στην εικόνα. Το NETD συνήθως εκφράζεται σε μιλικέλβιν (mK). Συνήθως, όσο χαμηλότερη είναι η τιμή NETD, τόσο υψηλότερη είναι η θερμική ευαισθησία.

2. Τι είναι το SWaP3;

Το SWaP3 αναφέρεται σε μέγεθος, βάρος, ισχύ, απόδοση και τιμή. Υποδεικνύει την τεχνολογική τάση της βιομηχανίας υπέρυθρων.

3. Τι είναι το DRI;

Το DRI συνήθως αναφέρεται στην απόσταση ανίχνευσης, αναγνώρισης και ταυτοποίησης ενός συστήματος θερμικής απεικόνισης. Είναι μια κρίσιμη παράμετρος για την αξιολόγηση της απόδοσης του συστήματος θερμικής απεικόνισης.
