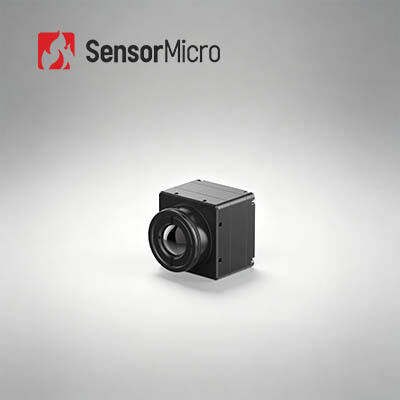

Συμπαγής Σχεδίαση 384x288 17μm COIN417RG3 Ψυχόμενος Πυρήνας Θερμικής Κάμερας με Ραδιομετρική Λειτουργία
| Τόπος καταγωγής | Κίνα |
|---|---|
| Μάρκα | SensorMicro |
| Πιστοποίηση | ISO9001:2015; RoHS; Reach |
| Αριθμό μοντέλου | COIN417RG3 |
| Ποσότητα παραγγελίας min | 1 κομμάτι |
| Τιμή | Διαπραγματεύσιμος |
| Όροι πληρωμής | T/T |
Λεπτομέρειες
| Ψήφισμα | 384x288/17μm | Θερμοκρασία | -20℃~+550℃ (Προσαρμόσιμο) |
|---|---|---|---|
| NETD | ≤30mK | Φασματικό εύρος | 8~14μm |
| Ψηφιακός ρυθμός καρέ | 25/30/50Hz | Τυπική κατανάλωση ενέργειας | 0.65W |
| Επισημαίνω | 400x300 συμπαγής θερμική κάμερα,Συμπαγής θερμικός πυρήνας καμερών μη ψυχόμενος |
||
Περιγραφή προϊόντων

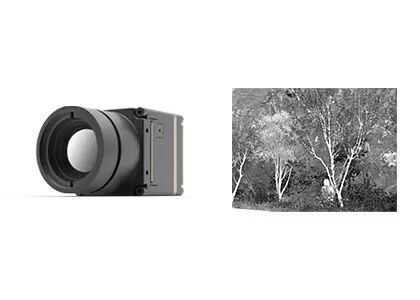

Συμπαγής Σχεδιασμός 384x288 17μm COIN417RG3 Μη Ψυχόμενος Θερμικός Πυρήνας Κάμερας
Επισκόπηση Προϊόντος
Η μη ψυχόμενη υπέρυθρη μονάδα COIN417RG3 χρησιμοποιεί τον πλήρως βελτιστοποιημένο ανιχνευτή υπέρυθρης απεικόνισης σε συσκευασία επιπέδου wafer (WLP) με ανάλυση 384*288 και μέγεθος pixel 17μm. Διαθέτει επίσης προαιρετική θερμογραφική λειτουργία με εύρος μέτρησης από -20°C έως 550°C για βιομηχανική μέτρηση θερμοκρασίας.
Χάρη στην τεχνολογία συσκευασίας επιπέδου wafer, ο υπέρυθρος ανιχνευτής WLP έχει απλούστερη διαδικασία κατασκευής και ευκολότερη ενσωμάτωση, καθιστώντας τον κατάλληλο για παραγωγή μεγάλου όγκου και χαμηλού κόστους.
Η υπέρυθρη μονάδα COIN417RG3 διαθέτει ευκρινή και καθαρή παρουσίαση θερμικής εικόνας, συμπαγές μέγεθος και χαμηλό κόστος. Ο ελαφρύς και ευέλικτος σχεδιασμός της με διάφορες τυπικές βιομηχανικές διεπαφές την καθιστά δημοφιλή σε εφαρμογές υπέρυθρων.
Κύρια Χαρακτηριστικά
Ολοκληρωμένα Χαρακτηριστικά, Οικονομικά Αποδοτικά
- Αναπτύχθηκε με βάση οικονομικά αποδοτικούς μη ψυχόμενους ανιχνευτές υπερύθρων
- Ενσωματωμένοι προηγμένοι αλγόριθμοι επεξεργασίας εικόνας για βελτίωση της ποιότητας της εικόνας
- Υψηλή ακρίβεια μέτρησης θερμοκρασίας έως ±2°C ή ±2%, υποστηρίζοντας εύρη θερμοκρασίας από -20°C έως 150°C και 100°C έως 550°C, με δυνατότητα προσαρμογής για εκτεταμένα εύρη
Ευέλικτη Επέκταση, Γρήγορη Ενσωμάτωση
- Διατίθενται πολλαπλές επιλογές οπτικών φακών για την κάλυψη διαφόρων αναγκών εφαρμογών
- Υποστηρίζει πολλαπλές λειτουργίες εξόδου, συμπεριλαμβανομένων USB2.0/DVP/LVDS/BT.656
- Εξόδους δεδομένων εικόνας RAW/YUV, με έλεγχο μέσω σειριακής θύρας
Προδιαγραφές Προϊόντος
| Μοντέλο | COIN417RG3 |
|---|---|
| Δείκτες Υπέρυθρων Ανιχνευτών | |
| Ευαίσθητο Υλικό | VOx |
| Ανάλυση | 384*288 |
| Μέγεθος Pixel | 17μm |
| Φασματική Απόκριση | 8μm ~ 14μm |
| Τυπικό NETD | ≤30mK |
| Επεξεργασία Εικόνας | |
| Ψηφιακός Ρυθμός Καρέ | 25/30/50Hz |
| Χρόνος Εκκίνησης | 6s |
| Αναλογικό Βίντεο | PAL/NTSC |
| Ψηφιακό Βίντεο | RAW/YUV422 |
| Αλγόριθμος Εικόνας | Διόρθωση Μη Ομοιομορφίας (NUC) Μείωση Θορύβου 3D (3DNR) Καταστολή Θορύβου 2D (DNS) Συμπίεση Δυναμικού Εύρους (DRC) Ενίσχυση Άκρων (EE) |
| Εμφάνιση Εικόνας | 10 Τύποι (Λευκή Θερμή/Λάβα/Σιδηροκόκκινο/Καυτό Σίδερο/Ιατρικό/Αρκτικό/Ουράνιο Τόξο 1/Ουράνιο Τόξο 2/Απόχρωση/Μαύρη Θερμή) |
| Λογισμικό Η/Υ | |
| Λογισμικό ICC | Έλεγχος Μονάδας & Εμφάνιση Βίντεο |
| Ηλεκτρικά | |
| Τυπική Εξωτερική Διεπαφή | 50Pin: DF40C-50DP-0.4V(51), (HRS,Αρσενικό) |
| Πλακέτα Επέκτασης | USB3.0/USB2.0/VPC/USB2.0&VPC |
| Διεπαφή Επικοινωνίας | TTL-232/USB2.0 |
| Ψηφιακή Διεπαφή Βίντεο | DVP8/DVP16/USB2.0/BT.656/LVDS |
| Τάση Τροφοδοσίας | 4.5~5.5V |
| Τυπική Κατανάλωση Ενέργειας | 0.65W |
| Μέτρηση Θερμοκρασίας | |
| Θερμοκρασία Λειτουργίας | -10°C~+50°C |
| Εύρος Μέτρησης Θερμοκρασίας | -20°C~+150°C, 100°C~+550°C |
| Ακρίβεια Μέτρησης Θερμοκρασίας | Μεγαλύτερο από ±2°C / ±2% |
| Μερική Μέτρηση Θερμοκρασίας | Υποστηρίζει έξοδο μέγιστης, ελάχιστης και μέσης τιμής των περιοχών μέτρησης θερμοκρασίας |
| SDK | Android/Windows/Linux; Επίτευξη Ανάλυσης Ροής Βίντεο και Μετατροπής από Γκρι σε Θερμοκρασία |
| Μηχανικά | |
| Μέγεθος Πυρήνα (mm) | 25.4*25.4*16.5 |
| Βάρος Πυρήνα (g) | 16.6±1 |
| Περιβαλλοντική Προσαρμοστικότητα | |
| Θερμοκρασία Λειτουργίας | -40°C~+70°C |
| Θερμοκρασία Αποθήκευσης | -45°C~+85°C |
| Υγρασία | 5%~95%, χωρίς συμπύκνωση |
| Δόνηση | Τυχαία Δόνηση, 5.35grms, 3-άξονες |
| Κρούση | Μισό Ημιτονοειδές Κύμα, 40g/11ms, Κατεύθυνση Κρούσης 3 Άξονες, 6 Κατευθύνσεις |
| Πιστοποίηση | ROHS2.0/REACH |
| Οπτικός Φακός | |
| Οπτικός Φακός | Σταθερής Εστίασης Αθερμικός: 4.8mm/7mm/9.1mm/13mm/19mm/25mm |
| Επίπεδο Προστασίας | IP67 (Μπροστινός Φακός) |
Βιομηχανικές Εφαρμογές
Θερμογραφία
Ασφάλεια & Παρακολούθηση
Εξωτερικοί Χώροι
Πυρόσβεση & Διάσωση
AIoT
Έξυπνο Υλικό
ADAS
Τυποποιημένη Υπηρεσία
- Πλήρης Τεκμηρίωση: Εγχειρίδια προϊόντων, οδηγούς εγκατάστασης και οδηγούς επιλογής. Ξεκινήστε χωρίς εικασίες.
- Υποστήριξη Ανάπτυξης & Δοκιμών: Δοκιμές Ενσωματωμένων Δειγμάτων, αξιολόγηση απόδοσης και επαλήθευση παραμέτρων γίνονται εύκολα.
- Προηγμένο Κιτ Εργαλείων Προγραμματιστών: SDKs, APIs, αλγόριθμοι και εργαλεία αποσφαλμάτωσης για βαθιά ενσωμάτωση.
- Απομακρυσμένη Τεχνική Υποστήριξη: 24/7 υποστήριξη—γρήγορη απόκριση και έγκαιρη επίλυση κρίσιμων ζητημάτων.
- Εγγύηση: Γνήσια ανταλλακτικά και αυστηρή τήρηση διαδικασιών για την αποκατάσταση βέλτιστης απόδοσης.
Συχνές Ερωτήσεις
Τι είναι η υπέρυθρη θερμική απεικόνιση;
Η υπέρυθρη θερμική απεικόνιση είναι μια μέθοδος που χρησιμοποιεί υπέρυθρη ακτινοβολία και θερμική ενέργεια για τη συλλογή πληροφοριών σχετικά με αντικείμενα. Μετατρέπει την αόρατη υπέρυθρη ακτινοβολία σε ορατή υπέρυθρη θερμική εικόνα με την κατανομή της θερμοκρασίας της επιφάνειας του στόχου. Διαφορετικά αντικείμενα, ακόμη και διαφορετικά μέρη του ίδιου αντικειμένου, έχουν διαφορετική ικανότητα ακτινοβολίας και δύναμη υπέρυθρης αντανάκλασης.
Για τι μπορεί να χρησιμοποιηθεί η υπέρυθρη απεικόνιση;
- Νυχτερινή όραση
- Αναζήτηση & διάσωση
- Μη καταστροφικός έλεγχος
- Πρόληψη επιδημιών
- Θερμογραφία
- Ασφάλεια & παρακολούθηση
- Πυρόσβεση
Τι είναι η μονάδα θερμικής απεικόνισης;
Μια μονάδα θερμικής απεικόνισης συνήθως αποτελείται από έναν υπέρυθρο ανιχνευτή, έναν υπέρυθρο φακό και ηλεκτρονικά υλικά με ενσωματωμένο λογισμικό και αλγόριθμους. Είναι η ελάχιστη μονάδα μιας συσκευής θερμικής απεικόνισης.
