Πυρήνας θερμικής λήψης εικόνων LWIR 640X512/12μm για τη σαφείς απεικόνιση & την εφαρμογή AIoT

  • LWIR 640X512 / 12μm Thermal Imaging Core for Clear Imaging & AIoT Application
Τόπος καταγωγής Wuhan, επαρχία Hubei, Κίνα
Μάρκα SensorMicro
Πιστοποίηση ISO9001:2015; RoHS; Reach
Αριθμό μοντέλου COIN612/R
Ποσότητα παραγγελίας min 1 κομμάτι
Τιμή negotiable
Όροι πληρωμής L/C,T/T
Λεπτομέρειες
Εύρος Θερμοκρασίας -20℃~+550℃ (Προσαρμόσιμο) Ακρίβεια θερμοκρασίας ±3℃ ή ±3%
Ψήφισμα 640x512 / 12μm NETD ＜40mK
Φασματικό εύρος 8~14μm Μέγεθος 25,4x25,4x14,1mm
Επισημαίνω

πυρήνας θερμικής λήψης εικόνων 12μM

,

Πυρήνας θερμικής λήψης εικόνων LWIR

,

Πυρήνας θερμικής λήψης εικόνων AIoT
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

Κέντρο θερμικής κάμερας LWIR 640X512 / 12μm χωρίς ψύξη για καθαρή απεικόνιση και εφαρμογή AIoT


Περιγραφή του προϊόντος


Το COIN612/R είναι ένα από τα μοντέλα θερμικής κάμερας με υπέρυθρες ακτινοβολία της σειράς COIN. Ενσωματώνει θερμικό ανιχνευτή υπέρυθρων ακτινοβολιών 640x512/12μm (WLP),κυκλώματα επεξεργασίας σήματος υψηλών επιδόσεων και αλγόριθμοι επεξεργασίας εικόνας.


Ο πυρήνας κάμερας υπέρυθρου COIN612/R παρουσιάζει καθαρές και λεπτομερείς θερμικές εικόνες με NETD μικρότερη των 40 mK και ανάλυση 640x512 υπέρυθρων εικονοστοιχείων.Διαθέτει επίσης προαιρετική θερμογραφική λειτουργία με εύρος μετρήσεων από -20 °C έως 550 °C για τη μέτρηση βιομηχανικής θερμοκρασίας.


Η ενότητα υπέρυθρων COIN612/R υποστηρίζει διεπαφές εξόδου εικόνας DVP/LVDS πολλαπλών τρόπων, έξοδο δεδομένων εικόνας RAW/YUV και έλεγχο σειριακών θύρων.χαμηλή κατανάλωση ενέργειας και πολλαπλές επιλογές διεπαφήςΗ ενότητα θερμικής κάμερας COIN612 επιτρέπει την εύκολη ρύθμιση και ενσωμάτωση σε πολλά προϊόντα υπέρυθρου, όπως θερμικές μηχανές απεικόνισης και θερμογραφικές μηχανές υπέρυθρου.


Βασικά χαρακτηριστικά


- Μίνι μέγεθος: 25.4x25.4x14.1mm

- Ελαφρύ βάρος

- NETD < 40mk

- Υψηλής ποιότητας εικόνα

- Μικρή κατανάλωση ενέργειας

- Ταχεία ανάπτυξη και ολοκλήρωση


Προδιαγραφές προϊόντος


Σχήμα Σημείωση:
Απόδοση ανιχνευτή υπέρυθρων
Απόφαση 640x512
Πιξέλες 12 μm
Φασματικό εύρος 8 έως 14 μm
ΔΕΔ < 40mk
Επεξεργασία εικόνας
Ποσοστό καρέ 25Hz/30Hz/50Hz/60Hz
Ώρα εκκίνησης <3s
Αναλογικό βίντεο PAL/NTSC
Ψηφιακό βίντεο ΑΡΑ/ΥΥΒ/BT656
Τρόπος εξασθένισης Γραμμικό/Ιστογράφημα/Μικτό
Ψηφιακό ζουμ 1 ~ 8X συνεχής ζουμ, μέγεθος βήματος 1/8
Εμφάνιση εικόνας Μαύρο Ζεστό / Λευκό Ζεστό / Ψευδοχρώμα
Κατεύθυνση εικόνας Οριζόντια
Αλγόριθμος εικόνας Εθνικό Κέντρο Ελέγχου/Εθνικό Κέντρο Ελέγχου/Εθνικό Κέντρο Ελέγχου/Εθνικό Κέντρο Ελέγχου/Εθνικό Κέντρο Ελέγχου/Εθνικό Κέντρο Ελέγχου/Εθνικό Κέντρο Ελέγχου
Ηλεκτρική προδιαγραφή
Τυπική εξωτερική διεπαφή 30pin_HRS
Τρόπος επικοινωνίας RS232-TTL, 115200bps
Πρόσθετη τάση 3.5~5.5V
Τυπική κατανάλωση ενέργειας < 0,75W
Μέτρηση θερμοκρασίας
Περιοχή θερμοκρασίας λειτουργίας -10°C~50°C
Πεδίο μέτρησης θερμοκρασίας -20°C έως 150°C, 100°C έως 550°C
Ακριβότητα θερμοκρασίας ±3°C ή ±3% (Παραλάβετε τη μέγιστη τιμή)
SDK Υποστήριξη ARM/Windows/Linux SDK, θερμογραφία πλήρους οθόνης
Φυσικά χαρακτηριστικά
Μέγεθος (mm) 25.4x25.4x14.1 (Με κλείστρο)
Βάρος Μονάδα: 13g±0,5g (με κλείστρο)
Μονάδα + 8,8mm Ακοής: 22,4g±0,5g
Μοντέλο+13mm Ακοής: 41g±0.5g
Μονάδα+19mm Ακοής: 43,9g±0,5g
Προσαρμογή στο περιβάλλον
Θερμοκρασία λειτουργίας -40°C ~ +70°C
Θέρμανση αποθήκευσης -45°C ~ +85°C
Η υγρασία 5% έως 95%, μη συμπυκνωτικό
Δονήσεις Τυχαία δόνηση 5,35gms, 3 άξονες
Σοκ Κύκλος μισού νόμου, 40g/11ms, 3 άξονας 6 κατεύθυνση
Οπτική
Προαιρετικός φακός Σταθερή εστίαση Αθερμική: 8.8mm/13mm/19mm


Βιομηχανικές εφαρμογές


Η μη ψύκτη FPA LWIR θερμική φωτογραφική μηχανή COIN612/R χρησιμοποιείται ευρέως στην θερμογραφία, την ασφάλεια και την παρακολούθηση, τα υπαίθρια, την πυρκαγιά και τη διάσωση, την AIoT, το έξυπνο υλικό, τα ωφέλιμα φορτία UAV, το ADAS κλπ.

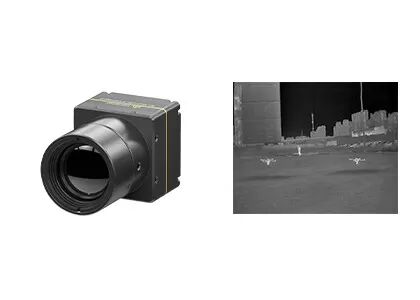

Πυρήνας θερμικής λήψης εικόνων LWIR 640X512/12μm για τη σαφείς απεικόνιση & την εφαρμογή AIoT 0


Προσαρμοσμένη υπηρεσία


Προσαρμογή προϊόντος: Προσαρμογή διαμορφώσεων και προσαρμογή αλγορίθμων για την κάλυψη ειδικών απαιτήσεων του κλάδου

Τεχνική υποστήριξη και κατάρτιση επί τόπου: Παροχή πρακτικής εγκατάστασης συστήματος και επιχειρησιακής κατάρτισης στους βασικούς πελάτες

Κοινή καινοτομία για νέα προϊόντα και αγορές: Συνεργασία με τους πελάτες για την κοινή ανάπτυξη καινοτόμων λύσεων εφαρμογών υπέρυθρου


Ενημερωτικά ερωτήματα


1Πώς να επιλέξετε την κατάλληλη ανάλυση του υπέρυθρου ανιχνευτή;
Αν η ποιότητα της εικόνας δεν είναι υψηλή, θα πρέπει να χρησιμοποιήσετε ένα άλλο λογισμικό.Μπορείτε να επιλέξετε τον υπέρυθρο ανιχνευτή με χαμηλή ανάλυσηΕάν χρειάζεστε μια πολύ καθαρή εικόνα για ορισμένους ειδικούς σκοπούς, όπως η τηλεπαρακολούθηση, μπορείτε να επιλέξετε έναν ανιχνευτή υπέρυθρων υψηλής ανάλυσης 1280x1024.


2Πώς να επιλέξετε το σωστό ψευδοχρώμα για θερμική απεικόνιση;
- Το γκρι λευκό είναι πιο κατάλληλο για το στόχο με μικρή διαφορά θερμοκρασίας
- Το κόκκινο και το μπλε είναι πιο κατάλληλο για την σκηνή όπου πρέπει να βρεθούν τα σημεία προβλήματος.
- Το κόκκινο σίδερο είναι η τυποποιημένη παλέτα χρωμάτων της βιομηχανίας ενέργειας.
Σημείωση: ανεξάρτητα από την παλέτα που θα επιλέξετε, η θερμική θερμοκρασία δεν θα αλλάξει καθόλου.


3Πώς να επιλέξετε έναν κατάλληλο θερμικό φακό για κάμερα υπέρυθρου;
- Ο κανονικός φακός μπορεί να χτυπήσει κανονικούς στόχους με την κατάλληλη απόσταση.
- Για τον τηλεφακό, είναι κατάλληλος για στόχους που είναι σχετικά μικροί και πρέπει να παρατηρούνται από μεγάλη απόσταση
- Για να δεις πιο λεπτομερώς αντικείμενα από κοντινή απόσταση, ο φακός ευρείας γωνίας είναι καλύτερος.
- Μακρο φακό είναι για να βλέπει πολύ λεπτό στόχο με κοντινή απόσταση, όπως κύκλωμα τσιπ.
