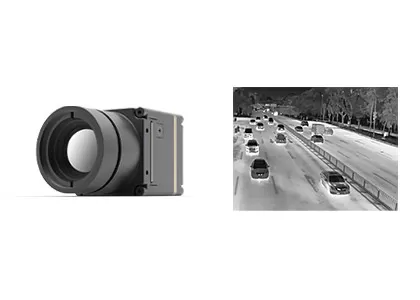

Μη ψυγμένο πυρήνα θερμικής κάμερας με ανάλυση 384x288 και 17μm pixel pitch longwave FPA VOx θερμική μονάδα
| Τόπος καταγωγής | Κίνα |
|---|---|
| Μάρκα | SensorMicro |
| Πιστοποίηση | ISO9001:2015; RoHS; Reach |
| Αριθμό μοντέλου | COIN417G3 |
| Ποσότητα παραγγελίας min | 1 κομμάτι |
| Τιμή | Διαπραγματεύσιμος |
| Όροι πληρωμής | T/T |
Λεπτομέρειες
| Ψήφισμα | 384x288 / 17μm | Ρυθμός καρέ | 25/30/50Hz |
|---|---|---|---|
| Ψηφιακό βίντεο | RAW/YUV422 | Αναλογικό βίντεο | PAL/NTSC |
| NETD | ≤30mK/F1,0/25℃ | Φασματικό εύρος | 8~14μm |
| Επισημαίνω | Μη ψυχόμενος θερμικός πυρήνας καμερών,πυρήνας καμερών 17μm θερμικός,Μη ψυχόμενη θερμική κάμερα FPA |
||
Περιγραφή προϊόντων
Μη ψυγμένο πυρήνα θερμικής κάμερας FPA 384x288 / 17μm VOx
Επισκόπηση του προϊόντος
Ο πυρήνας κάμερας υπέρυθρου COIN417G3 ενσωματώνει 384x288 / 17μm πακέτο επιπέδου κυψελών (WLP) υπέρυθρου ανιχνευτή, κύκλωμα επεξεργασίας σήματος υψηλής απόδοσης και αλγόριθμο επεξεργασίας εικόνας.Χάρη στην τεχνολογία συσκευασίας σε επίπεδο κυψελών, ο ανιχνευτής υπέρυθρων WLP έχει απλούστερη διαδικασία κατασκευής και ευκολότερη ενσωμάτωση, η οποία είναι πιο κατάλληλη για υψηλή ποσότητα και χαμηλό κόστος παραγωγής.
Η ενότητα υπέρυθρων COIN417G3 διαθέτει απότομη και καθαρή παρουσίαση θερμικών εικόνων, συμπαγές μέγεθος και χαμηλό κόστος.Παρέχουμε στους ολοκληρωτές διάφορες ώριμες και σταθερές λύσεις θερμικής απεικόνισης υπέρυθρου που ενσωματώνονται εύκολα σε τερματικά προϊόντα, μειώνοντας σημαντικά το κόστος.
Βασικά χαρακτηριστικά
- Ολοκληρωμένη λειτουργικότητα, οικονομικό σχεδιασμό
Αναπτύχθηκε με τη χρήση υψηλής απόδοσης ανιχνευτή συσκευασίας επιπέδου πλακέτας με προηγμένους αλγόριθμους επεξεργασίας εικόνας - Εξαιρετική απόδοση, ανώτερη απεικόνιση
Υψηλή ευαισθησία με τυπικό NETD≤30mK και αλγόριθμους εικόνας επόμενης γενιάς για καθαρότερες και πιο καθαρές θερμικές εικόνες - Ευέλικτη επέκταση, ταχεία ενσωμάτωση
Πολλαπλές επιλογές οπτικών φακών, υποστηρίζει διεπαφές USB2.0/DVP/LVDS/BT.656, εκπέμπει δεδομένα εικόνας RAW/YUV με έλεγχο σειριακής θύρας
Προδιαγραφές προϊόντος
| Σχήμα | ΣΤΟΙΝ417Γ3 |
| Δείκτες ανιχνευτών υπέρυθρων | |
| Ευαίσθητο υλικό | VOx |
| Απόφαση | 384×288 |
| Μέγεθος pixel | 17 μm |
| Φασματική ανταπόκριση | 8 μm ~ 14 μm |
| Τυπική NETD | ≤ 30mK/F1.0/25°C |
| Επεξεργασία εικόνας | |
| Ψηφιακό ρυθμό καρέ | 25/30/50Hz |
| Ώρα εκκίνησης | 6s |
|
Αναλογικό βίντεο
|
PAL/NTSC
|
|
Ψηφιακό βίντεο
|
RAW/YUV422
|
| Αλγόριθμος εικόνας | Διόρθωση μη ομοιομορφίας (NUC) 3D μείωση θορύβου (3DNR) 2D καταστολή θορύβου (DNS) Δυναμική συμπίεση εύρους (DRC) Ενίσχυση της άκρης (EE) |
| Εμφάνιση εικόνας | 10 Τύποι (Λευκό καυτό/Λάβα/Κόκκινο σίδερο/Καυτό σίδερο/Ιατρική/Αρκτική/Καίνος 1/Καίνος 2/Τιντ/Μαύρο καυτό) |
| Λογισμικό υπολογιστών | |
| Λογισμικό ICC | Η μονάδα ελέγχου και η οθόνη βίντεο |
| Ηλεκτρική | |
| Τυπική εξωτερική διεπαφή | 50Pin: DF40C-50DP-0.4V ((51), (HRS,Male) |
| Πίνακα επέκτασης | Διάταξη 3 |
| Διασύνδεση επικοινωνίας | TTL-232/USB2.0 |
| Ψηφιακή εικόνα | ΔΕΠ8/ΔΕΠ16/USB2.0/BT.656/LVDS |
| Πρόσθετη τάση | 4.5~5.5V |
| Τυπική κατανάλωση ενέργειας | 0.65W |
| Μηχανικές | |
|
Μέγεθος γυμνού πυρήνα (mm)
|
25.4mm × 25.4mm × 16.5mm
|
| Άδειο βάρος πυρήνα (g) | 160,6±1 |
| Προσαρμοστικότητα στο περιβάλλον | |
| Θέρμανση λειτουργίας | -40°C~+70°C |
| Θέρμανση αποθήκευσης | -45°C~+85°C |
| Η υγρασία | 5% έως 95%, μη συμπυκνωτικό |
| Δονήσεις | Τυχαία δόνηση, 5,35 γραμμάρια, 3-άξονας |
| Επιπτώσεις | Μισό κύμα sinus, 40g / 11ms, κατεύθυνση της πρόσκρουσης X άξονας, 3 φορές |
| Πιστοποίηση | ROHS2.0/REACH |
| Οπτικοί φακοί | |
| Οπτικοί φακοί | Σταθερή εστίαση Αθερμική: 4.8mm/7mm/9.1mm/13mm/19mm/25mm/35mm |
| Επίπεδο προστασίας | IP67 ((Πρόσωπος φακός) |
Βιομηχανικές εφαρμογές
Ο πυρήνας κάμερας υπέρυθρου COIN417G3 χρησιμοποιείται ευρέως στην βιομηχανική όραση, την παρακολούθηση της ασφάλειας, την πυρόσβεση και διάσωση, στο εξωτερικό, την μηχανική όραση, το ADAS και άλλα.
Τα Πλεονεκτήματά Μας
- Πλούσια ποικιλία προϊόντωνΟι πολλαπλές ανάλυσεις συστοιχίας, τα μεγέθη των pixel, οι ζώνες κύματος και οι συνδυασμοί επιλογών φακών παρέχουν μεγαλύτερη ευελιξία για διαφορετικές εφαρμογές.
- Εξαιρετική απόδοση:Καθαρή απεικόνιση, συμπαγές μέγεθος, χαμηλή κατανάλωση ενέργειας, υψηλή ευαισθησία και υψηλή αξιοπιστία, σχεδιασμένα για να λειτουργούν κάτω από ένα ευρύ φάσμα περιβαλλοντικών προκλήσεων.
- Εύκολη ενσωμάτωση:Οι πολλαπλές επιλογές διεπαφής καθιστούν την ολοκλήρωση απλή και επιτρέπουν την ταχεία ανάπτυξη σε πολλαπλά πεδία εφαρμογής.
Συχνές Ερωτήσεις
Τι είναι η υπέρυθρη θερμογραφία;
Η θερμογραφία είναι μια νέα και αποτελεσματική μη επεμβατική διαγνωστική μέθοδος που βασίζεται στην ανίχνευση της θερμοκρασίας της επιφάνειας ενός αντικειμένου.Η υπέρυθρη ακτινοβολία που εκπέμπεται από ένα αντικείμενο καταγράφεται και απεικονίζεται με τη μορφή χάρτη κατανομής θερμοκρασίας.
Για τι μπορεί να χρησιμοποιηθεί η υπέρυθρη θερμογραφία;
Η υπέρυθρη θερμική απεικόνιση μπορεί να χρησιμοποιηθεί για την εκτέλεση επιθεωρήσεων σπιτιών, τον προσδιορισμό δομικών ελαττωμάτων, ηλεκτρικών σφαλμάτων, μηχανικών σφαλμάτων, φυσιολογικών αλλαγών σε ανθρώπους και ζώα και πολλά άλλα.
Ποια είναι τα πλεονεκτήματα της υπέρυθρης θερμογραφίας;
Για τις μη καταστροφικές δοκιμές, η δοκιμή είναι απλή και η ανταπόκριση είναι γρήγορη χωρίς ζημιές, γεγονός που έχει ως αποτέλεσμα εξοικονόμηση κόστους, αύξηση της αποτελεσματικότητας της εργασίας και μείωση της απόσβεσης του ανθρώπινου δυναμικού και του εξοπλισμού.Για ιατρική θερμογραφία, είναι πολύ αποτελεσματικό για να βρει κρυμμένα προβλήματα στο ανθρώπινο σώμα, 100% ασφαλές χωρίς ακτινοβολία και πόνο, καθιστώντας το ιδανικό εργαλείο για την έγκαιρη εξέταση της υγείας.
