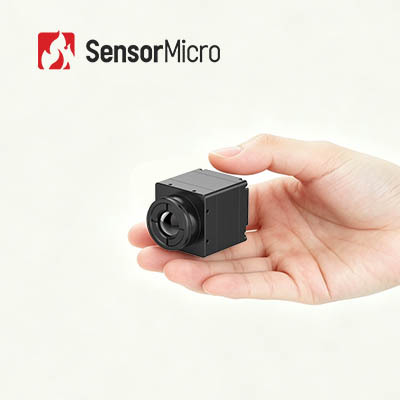

Μη ψυγεία LWIR VOx 384x288 / 12μm υπέρυθρη θερμική μονάδα με σχεδιασμό χωρίς κλείστρα

  • Uncooled LWIR VOx 384x288 / 12μm Infrared Thermal Module with Shutterless Design
Τόπος καταγωγής Κίνα
Μάρκα SensorMicro
Πιστοποίηση ISO9001:2015; RoHS; Reach
Αριθμό μοντέλου iSE412
Ποσότητα παραγγελίας min 1 κομμάτι
Τιμή Διαπραγματεύσιμος
Όροι πληρωμής T/T
Λεπτομέρειες
Ψήφισμα 384x288/12μm Τυπικό NETD ≤ 30mK
Φασματικό εύρος 8~14μm Ψηφιακός ρυθμός καρέ 50Hz
Ώρα εκκίνησης 6S Ψηφιακό βίντεο YUV420/YUV422/RGB888/RAW
Επισημαίνω

Πυρήνας ενότητας καμερών LWIR

,

ενότητα καμερών 640x512 LWIR

,

Μη ψυχόμενη ενότητα καμερών
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων
Uncooled LWIR VOx 384x288 / 12μm Infrared Thermal Module, Thermal Imaging Camera Core
Επισκόπηση προϊόντος

Το iSE412 είναι μέρος της σειράς iSE μη ψυχόμενων μονάδων θερμικής κάμερας, με ανιχνευτή υπερύθρων FPA χωρίς ψύξη 384x288 / 12μm, επαγγελματικό κύκλωμα επεξεργασίας σήματος και προηγμένους αλγόριθμους επεξεργασίας εικόνας.

Αυτή η μονάδα υπέρυθρης θερμότητας έχει σχεδιαστεί για εφαρμογές βιομηχανικής παρατήρησης και υπέρυθρης απεικόνισης. Υποστηρίζει ρυθμιζόμενες παραμέτρους απεικόνισης για την κάλυψη διαφορετικών λειτουργικών απαιτήσεων και παρέχει ευκρινείς, λεπτομερείς θερμικές εικόνες με σταθερή απόδοση.

Κύρια Χαρακτηριστικά
  • Σχεδιασμός χωρίς κλείστρο για πιο ομαλή προβολή
    • Δεν απαιτείται βαθμονόμηση κλείστρου κατά τη λειτουργία, εξαλείφοντας το τραύλισμα εικόνας που συνηθίζεται στα παραδοσιακά συστήματα που βασίζονται σε κλείστρο
    • Η αθόρυβη λειτουργία εξασφαλίζει διακριτική χρήση χωρίς μηχανικό θόρυβο
  • Συμπαγές και ελαφρύ, ευέλικτο για ενσωμάτωση
    • Συνολικές διαστάσεις συστήματος τόσο μικρές όσο 25,4×25,4×22,7 mm, βάρος γυμνού πυρήνα ≤26±1,5 g
    • Ο δομικός σχεδιασμός που εξοικονομεί χώρο επιτρέπει την ευέλικτη διάταξη και ενσωμάτωση του συστήματος
  • Πλούσια σε χαρακτηριστικά, απρόσκοπτη ενσωμάτωση
    • Υποστηρίζει αλγόριθμους υπερ-ανάλυσης, εικόνα σε εικόνα, προσαρμόσιμο OSD, λειτουργία αναστολής λειτουργίας, βαθμονόμηση με ένα κλικ και συμβατότητα με διάφορες οθόνες Micro OLED
    • Συμβατό με πολλαπλούς οπτικούς φακούς και εξαρτήματα επέκτασης για εύκολη δευτερεύουσα ανάπτυξη και προσαρμογή συστήματος
Προδιαγραφές προϊόντος
Μοντέλο iSE412
Ενδείξεις ανιχνευτών υπερύθρων
Ευαίσθητο Υλικό Φωνή
Ψήφισμα 384×288
Μέγεθος pixel 12μm
Φασματική Απόκριση 8μm ~ 14μm
Τυπικό NETD ≤30mK
Επεξεργασία εικόνας
Αποτελεσματικά εικονοστοιχεία 384×288
Ψηφιακός ρυθμός καρέ 50Hz
Ώρα εκκίνησης 6 δευτ
Ψηφιακό βίντεο YUV420/YUV422/RGB888/RAW
Αλγόριθμος εικόνας NUC/DRC/DNS/DDE/SFFC
Χωρίς παραθυρόφυλλα Υποστηρίζεται
Εμφάνιση εικόνας 10 τύποι (Λευκό καυτό/Λάβα/Σιδερένιο κόκκινο/Καυτό σίδηρο/Ιατρικό/Αρκτικό/Ουράνιο τόξο 1/Ουράνιο τόξο 2/Απόχρωση/Μαύρο καυτό)
Κατεύθυνση εικόνας Οριζόντια/Κάθετη/Διαγώνια
Ψηφιακό ζουμ 1x/2x/4x/8x
Φωτεινότητα εικόνας Αυτόματο/Χειροκίνητο
Αντίθεση εικόνας Αυτόματο/Χειροκίνητο
Λειτουργία αντιστάθμισης Εγχειρίδιο
Ηλεκτρικός
Τυπική εξωτερική διεπαφή
50pin: BP040SB-50-0114-B-R0
Διεπαφή επικοινωνίας TTL-232/USB2.0
Διεπαφή ψηφιακού βίντεο DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE
Εξαρτήματα επέκτασης USB2.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE
Ηλεκτρική διεπαφή
Τάση τροφοδοσίας 2,7V~5,3V
Τυπική κατανάλωση ενέργειας 0,8W@50Hz@23±3℃
Μηχανικός/Φακός
Μέγεθος γυμνού πυρήνα (mm) 25,4×25,4×22,7 φ36×24,3
Βάρος γυμνού πυρήνα (g) 26±1,5 28±1,5
Οπτικός φακός
Αθερμική σταθερή εστίαση: 4,9/9,1/13/19 mm
Αθερμική σταθερή εστίαση: 25mm/35mm
Εξαρτήματα κλείστρου Προαιρετικός
Δόνηση 5,35g, Τυχαία Δόνηση, 3-άξονες
Σύγκρουση Μισό ημιτονοειδές κύμα, 40g/11ms, Κατεύθυνση Κρούσης Άξονας Χ, 3 φορές 1500g@0,4ms
Επίπεδο Προστασίας IP67 (Εμπρός φακός)
Περιβαλλοντική προσαρμοστικότητα
Θερμοκρασία λειτουργίας -40℃~+70℃
Θερμοκρασία αποθήκευσης -45℃~+85℃
Υγρασία 5%~95%, χωρίς συμπύκνωση
Πιστοποίηση ROHS2.0/REACH
Βιομηχανικές Εφαρμογές
  • Βιομηχανικό Όραμα
  • Πυροσβεστική και Διάσωση
  • Επιτήρηση Ασφαλείας
  • Υπαίθρια Παρατήρηση
  • Μηχανική Όραση
  • Καταναλωτικά Ηλεκτρονικά
Συχνές Ερωτήσεις
Ποια είναι τα πλεονεκτήματα των μη ψυχόμενων ανιχνευτών υπερύθρων;

Οι μη ψυχόμενοι ανιχνευτές υπέρυθρου εστιακού επιπέδου δεν απαιτούν συσκευές ψύξης και μπορούν να λειτουργήσουν σε θερμοκρασία δωματίου. Προσφέρουν πλεονεκτήματα όπως γρήγορη εκκίνηση, χαμηλή κατανάλωση ενέργειας, μικρό μέγεθος, μικρό βάρος, μεγάλη διάρκεια ζωής και χαμηλό κόστος.

Ποια είναι τα βασικά ζητήματα για έναν ανιχνευτή υπερύθρων / θερμική μονάδα για την εφαρμογή σας;

Οι βασικές εκτιμήσεις περιλαμβάνουν:

  • Η ανάλυση του ανιχνευτή
  • Το μέγεθος pixel
  • Το NETD
  • Η ποιότητα της εικόνας
  • Οι επιλογές του φακού
  • Η κατανάλωση ρεύματος
  • Το μέγεθος και το βάρος
  • Η μηχανική και ηλεκτρική διεπαφή
  • Ο προϋπολογισμός
