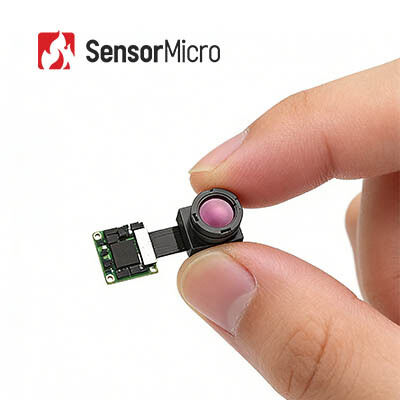

Μίνι212G2 Μη ψυγμένη υπέρυθρη μονάδα με ανάλυση 256×192 και μέγεθος pixel 12μm για άμεση θερμική εικόνα

  • Mini212G2 Uncooled Infrared Module with 256×192 Resolution and 12μm Pixel Size for Direct Thermal Imaging Output
Τόπος καταγωγής Wuhan, επαρχία Hubei, Κίνα
Μάρκα SensorMicro
Πιστοποίηση ISO9001:2015; RoHS; Reach
Αριθμό μοντέλου Mini212G2
Ποσότητα παραγγελίας min 1 κομμάτι
Τιμή Διαπραγματεύσιμος
Όροι πληρωμής T/T
Λεπτομέρειες
Ψήφισμα 256×192/12μm NETD ≤50mK
Φασματικό εύρος 8~14μm Ρυθμός καρέ Θερμογραφία: 25Hz, Απεικόνιση: 50Hz
Ψηφιακή εικόνα USB2.0 / MIPI / DVP / BT.656 / LVDS Αναλογική διεπαφή βίντεο CVBS (PAL/NTSC)
Επισημαίνω

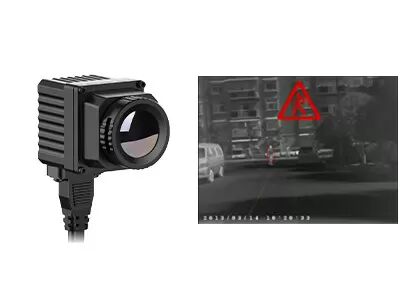

Το υπέρυθρο όχημα τοποθέτησε τη θερμική κάμερα

,

Το όχημα τοποθέτησε τη θερμική κάμερα αντιεκθαμβωτική

,

384x288 υπέρυθρη θερμική κάμερα
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων
Mini212G2 Uncooled Miniature Infrared Module με 256×192/12μm
Επισκόπηση προϊόντος

Η μικροσκοπική μονάδα υπερύθρων χωρίς ψύξη Mini212G2 είναι χτισμένη στη μονάδα υπερύθρων TIMO212 που αναπτύχθηκε μόνος της SensorMicro. Η προσθήκη μιας πλακέτας επεξεργασίας ISP υπερύθρων επιτρέπει την άμεση έξοδο μητρών θερμοκρασίας και θερμικών εικόνων, μειώνοντας σημαντικά τον φόρτο εργασίας ανάπτυξης για τους πελάτες.

Η μονάδα υπέρυθρης κάμερας Mini212G2 σε μινιατούρα, ενσωματωμένη με έναν ανιχνευτή υπερύθρων χωρίς ψύξη 256×192/12μm σε επίπεδο γκοφρέτας, έχει σχεδιαστεί ειδικά για να καλύψει τις ποικίλες και εξελισσόμενες ανάγκες των αναδυόμενων αγορών, συμπεριλαμβανομένων των AIoT (Artificial Intelligsion, Vision Monitor, Industrial Intelligence of Things), Παρατήρηση. Με τη συμπαγή σχεδίαση και την ικανότητα ανίχνευσης υπέρυθρων υψηλής απόδοσης, αυτή η μονάδα χρησιμεύει ως βασικό στοιχείο ανίχνευσης που ξεπερνά τους περιορισμούς των παραδοσιακών λύσεων απεικόνισης, επιτρέποντας ακριβή, αξιόπιστη και αποτελεσματική λειτουργία σε ένα ευρύ φάσμα σεναρίων.

Κύρια Χαρακτηριστικά
Μινιατούρα Μονάδα με Άμεση Έξοδο Θερμικής Απεικόνισης
  • Εξοπλισμένο με έναν ανιχνευτή υπερύθρων 256×192/12μm που αναπτύχθηκε μόνος του, προσφέροντας σημαντικά πλεονεκτήματα κόστους
  • Εξαιρετικά συμπαγής δομικός σχεδιασμός: μόνο 17×17 mm (PCBA) σε μέγεθος, με βάρος έως και 4 g — ιδανικό για εφαρμογές περιορισμένου χώρου
  • Η ενσωματωμένη πλακέτα επεξεργασίας ISP και οι αλγόριθμοι εικόνας επόμενης γενιάς παρέχουν καθαρές θερμικές εικόνες άμεσα, διασφαλίζοντας ισχυρή ευελιξία
Ακριβής Ανίχνευση, Ευέλικτη Διαμόρφωση
  • Μέτρηση θερμοκρασίας υψηλής ακρίβειας με ακρίβεια έως ±2℃. υποστηρίζει μέτρηση σημείου, περιοχής και πλήρους κάδρου
  • Πολλαπλές επιλογές φακού οπτικού πεδίου διαθέσιμες για την κάλυψη διαφόρων απαιτήσεων παρατήρησης
Πλούσιες διεπαφές για εύκολη ενσωμάτωση
  • Προσφέρει USB2.0 / MIPI / DVP / BT.656 / LVDS και άλλες διεπαφές εξόδου ψηφιακής εικόνας
  • Πλήρως συμβατό με διεπαφές βιομηχανικών προτύπων
Προδιαγραφές προϊόντος
Μοντέλο Mini212G2
Ψήφισμα 256×192
Μέγεθος pixel 12μm
Φασματική Απόκριση 8~14μm
NETD ≤50mK
Δεδομένα εξόδου 14 bit Ακατέργαστο
Ρυθμός καρέ Θερμογραφία: 25Hz, Απεικόνιση: 50Hz
Λειτουργία εστίασης Εστίαση Δωρεάν
Φακός (HFOV/FL) 17,5°/10mm | 25°/7mm | 56°/3,2 mm | 90°/2,1 mm
Βάρος (g) 7.1 | 6.4 | 4 | 6.8
Μέγεθος PCBA (mm) 17×17
Διεπαφή ψηφιακού βίντεο USB2.0 / MIPI / DVP / BT.656 / LVDS
Αναλογική διεπαφή βίντεο CVBS (PAL/NTSC)
Τάση λειτουργίας 3,3V±0,1V
Τυπική κατανάλωση ενέργειας 330 mW
Εύρος μέτρησης θερμοκρασίας -20℃~+550℃ (-20℃~+150℃ | +100℃~550℃)
Ακρίβεια μέτρησης θερμοκρασίας Μεγαλύτερο από ±2℃ / ±2%
Θερμοκρασία λειτουργίας -40℃~+70℃
Υγρασία 5%~85%
Θερμοκρασία αποθήκευσης -45℃~+85℃
Πιστοποίηση RoHS 2.0 / Reach
Βιομηχανικές Εφαρμογές

Αυτό το προϊόν είναι τοποθετημένο για πεδία όπως AIoT, Machine Vision, Industrial Vision, Security Monitoring και Night Observation.

Εφαρμογές AIoT:Ιδανικά κατάλληλο για ενσωμάτωση σε συμπαγείς συσκευές AIoT, όπως έξυπνες οικιακές συσκευές, φορητές συσκευές και έξυπνες περιβαλλοντικές οθόνες.
Βιομηχανικό Όραμα:Μπορεί να χρησιμοποιηθεί για παρακολούθηση σε πραγματικό χρόνο βιομηχανικού εξοπλισμού, σενάρια επεξεργασίας και συγκόλλησης με λέιζερ, ανίχνευσης ημιαγωγών και πολλά άλλα.
Παρακολούθηση ασφαλείας:Δυνατότητα εντοπισμού παράνομων εισβολέων και ενεργοποίησης συναγερμών σε πραγματικό χρόνο.
Προσαρμοσμένες Υπηρεσίες
  • Προσαρμογή προϊόντος:Προσαρμόστε τις διαμορφώσεις και προσαρμόστε αλγόριθμους ώστε να ανταποκρίνονται στις απαιτήσεις του κλάδου
  • Τεχνική υποστήριξη και εκπαίδευση επιτόπου:Παρέχετε στους βασικούς πελάτες πρακτική εγκατάσταση συστήματος και λειτουργική εκπαίδευση
  • Κοινή καινοτομία για νέα προϊόντα και αγορές:Συνεργαστείτε με πελάτες για την από κοινού ανάπτυξη καινοτόμων λύσεων εφαρμογών υπέρυθρων
Συχνές Ερωτήσεις
Σε ποιες βιομηχανίες μπορούν να χρησιμοποιηθούν οι υπέρυθροι ανιχνευτές/πυρήνες θερμικής κάμερας;

Οι μονάδες θερμικής κάμερας μας χρησιμοποιούνται ευρέως σε πολλές βιομηχανίες όπως:

  • Θερμογραφία:Συντήρηση ισχύος, Μηχανική όραση, HVAC κτιρίων, Μεταλλουργική Πετροχημική, Προβλεπτική Συντήρηση, Πρόληψη επιδημιών
  • Ασφάλεια και παρακολούθηση:Ασφαλής πόλη, Παρακολούθηση υποδομών, Ασφάλεια συνόρων, Θαλάσσια κρουαζιέρα, Ασφάλεια ορυχείων
  • Πυροσβεστική και διάσωση:Πρόληψη δασικών πυρκαγιών, πρόληψη πυρκαγιών, έρευνα και διάσωση
  • Ωφέλιμο φορτίο UAV:Επιθεώρηση εξοπλισμού, επιβολή και διάσωση, εφαρμογή πυρόσβεσης, παρατήρηση ζώων
  • Προσωπικό Όραμα:Υπαίθριος ελεύθερος χρόνος, παρατήρηση ζώων, περίπολος επιβολής
  • ADAS:Αυτόνομη Οδήγηση, Προηγμένο Σύστημα Βοηθού Οδηγού, Ειδικά Οχήματα
  • AIoT:Έξυπνο σπίτι, έξυπνο υλικό, έξυπνη φροντίδα, ρομπότ
  • Άλλοι:Ενισχυμένο σύστημα όρασης πτήσης, ανίχνευση αερίων, γεωργία και βοσκή, επιστημονική έρευνα
