Μοντέλο θερμικής απεικόνισης VOx χωρίς ψύξη υψηλής ευκρίνειας για βιομηχανική θερμογραφία
Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.
xΨήφισμα | 1280x1024/12μm | Netd | <50mK |
---|---|---|---|
Φασματική σειρά | 8~14μm | Μέγεθος | 20x20x10.4mm |
Υψηλό φως | Μη ψυγμένη μονάδα θερμικής απεικόνισης VOx,Βιομηχανική θερμογραφική μονάδα,Υψηλής ευκρίνειας θερμική μονάδα VOx |

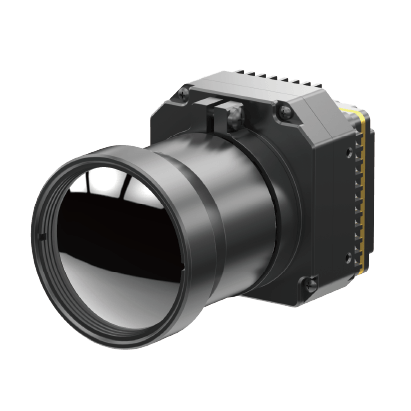

Υψηλής ευκρίνειας μη ψυχόμενη ενότητα θερμικής λήψης εικόνων VOx για βιομηχανικό Thermography
PLUG1212R είναι μια από τη μη ψυχόμενη υπέρυθρη ενότητα καμερών σειράς βούλωμα-ρ που αναπτύσσεται από τη σφαιρική τεχνολογία αισθητηρίων (GST). Είναι βασισμένο στο μη ψυχόμενο υπέρυθρο ανιχνευτή GST1212M με το επαγγελματικό κύκλωμα επεξεργασίας σήματος και η πλατφόρμα επεξεργασίας εικόνας, μετασχηματίζει εντελώς την υπέρυθρη ακτινοβολία στόχων στα στοιχεία θερμοκρασίας. Η μέτρηση θερμοκρασίας της είναι διαθέσιμη και η σειρά θερμοκρασίας μπορεί να είναι εξατομικεύσιμη, η οποία καλύπτει τις συγκεκριμένες απαιτήσεις βιομηχανικό thermography.
Η μη ψυχόμενη ενότητα θερμικής λήψης εικόνων HD LWIR 1280x1024/12μm VOx προσφέρει μια ευρεία σειρά μέτρησης θερμοκρασίας, επιτρέποντας τις διαφορετικές εφαρμογές στους τομείς όπως η βιομηχανικές επιθεώρηση, η επιτήρηση, και η ασφάλεια. Με μια σειρά θερμοκρασίας που καλύπτει και τις υπό το μηδέν θερμοκρασίες (- 20℃) και τα υψηλής θερμοκρασίας περιβάλλοντα (μέχρι 550), αυτή η ενότητα προσαρμόζει τις απαιτήσεις των διάφορων σεναρίων θερμικής λήψης εικόνων.
- Πίσσα εικονοκυττάρου: 12μm
- Ψήφισμα: 1280x1024
- Σειρά φασμάτων: 8μm 14μm
- Υψηλή ευαισθησία: NETD<30mk>
- Σειρά θερμοκρασίας: -20℃~150℃, 100℃~550℃
- Ακρίβεια θερμοκρασίας: ±2℃ ή ±2%
- Υψηλή αξιοπιστία & ισχυρή περιβαλλοντική προσαρμοστικότητα.
Πρότυπο | PLUG1212R |
Απόδοση ανιχνευτών IR | |
Ψήφισμα | 1280x1024 |
Πίσσα εικονοκυττάρου | 12μm |
Φασματική σειρά | 8~14μm |
NETD | <30mk> |
Επεξεργασία εικόνας | |
Ποσοστό πλαισίων | 25Hz |
Χρόνος ξεκινήματος | <25s> |
Αναλογικό βίντεο | / |
Ψηφιακό βίντεο | HDMI/RAW/YUV/BT1120 |
Τμήμα επέκτασης | USB/Camerlink |
Τρόπος εξασθένισης | Γραμμικός/ιστόγραμμο/μικτός |
Ψηφιακό ζουμ | 1~8X συνεχές ζουμ, μέγεθος 1/8 βημάτων |
Επίδειξη εικόνας | Μαύρο καυτό/εκτυφλωτικό/ψευδο χρώμα |
Κατεύθυνση εικόνας | Οριζόντια/κάθετα/διαγώνια κτυπά |
Αλγόριθμος εικόνας | NUC/AGC/IDE |
Ηλεκτρική προδιαγραφή | |
Τυποποιημένη εξωτερική διεπαφή | 50pin_HOURS διεπαφή |
Τρόπος επικοινωνίας | Rs232-TTL, 115200bps |
Τάση ανεφοδιασμού | 5±0.5V |
Μέτρηση θερμοκρασίας | |
Λειτουργούσα σειρά θερμοκρασίας | -10°C~50°C |
Σειρά θερμοκρασίας | -20°C~150°C, 100°C~550°C |
Ακρίβεια θερμοκρασίας | ±2°C ή ±2% (πάρτε τη μέγιστη αξία) |
SDK | ARM/Windows/Linux SDK, πλήρες Thermography οθόνης |
Φυσικά χαρακτηριστικά | |
Διάσταση (χιλ.) | 56x56x40.2 |
Βάρος | ≤200g |
Περιβαλλοντική προσαρμογή | |
Θερμοκρασία λειτουργίας | -40°C ~ +70°C |
Θερμοκρασία αποθήκευσης | -45°C ~ +85°C |
Υγρασία | 5%~95%, Non-condensing |
Δόνηση | Τυχαία δόνηση 5.35grms, άξονας 3 |
Κλονισμός | Κύμα μισό-ημιτόνου, 40g/11ms, 3 άξονας 6 κατεύθυνση |
Οπτική | |
Προαιρετικός φακός | Σταθερή εστίαση αθερμική: 19mm/25mm |
Η υπέρυθρη ενότητα απεικόνισης PLU1212R χρησιμοποιείται ευρέως στην ηλεκτρική ενέργεια δύναμης, τη μηχανική όραση, την επιθεώρηση οικοδόμησης, το μεταλλουργικό πετροχημικό κ.λπ.
1.How ένας υπέρυθρος ανιχνευτής λειτουργεί;
Υπέρυθρη εργασία ανιχνευτών με την αντίληψη της ηλεκτρομαγνητικής ακτινοβολίας στην υπέρυθρη σειρά. Ο ακριβής μηχανισμός της ανίχνευσης ποικίλλει ανάλογα με τον τύπο υπέρυθρου ανιχνευτή.
Οι θερμικοί ανιχνευτές λειτουργούν με τη μέτρηση της αλλαγής θερμοκρασίας που προκαλείται με να απορροφήσουν την υπέρυθρη ακτινοβολία. Παραδείγματος χάριν, τα microbolometers αποτελούνται από μια μήτρα των μικροσκοπικών ανθεκτικών στοιχείων που είναι ευαίσθητα στη θερμότητα. Όταν η υπέρυθρη ακτινοβολία απορροφάται από τον ανιχνευτή, προκαλεί τη θερμοκρασία του ανθεκτικού στοιχείου στην αύξηση, με συνέπεια μια αλλαγή στην ηλεκτρική αντίσταση που μπορεί να ανιχνευθεί και να μετατραπεί σε μια εικόνα.
Οι ανιχνευτές φωτονίων, αφ' ετέρου, λειτουργούν με τη μετατροπή των φωτονίων από την υπέρυθρη ακτινοβολία στα ηλεκτρικά σήματα. Δύο κοινοί τύποι ανιχνευτών φωτονίων είναι φωτοβολταϊκοί ανιχνευτές και φωτοαγωγοί. Οι φωτοβολταϊκοί ανιχνευτές παράγουν μια τάση όταν απορροφώνται τα υπέρυθρα φωτόνια, ενώ οι φωτοαγωγοί αυξάνουν την αγωγιμότητά τους όταν απορροφώνται τα φωτόνια.
Οι υπέρυθροι ανιχνευτές μπορούν επίσης να χρησιμοποιήσουν άλλους μηχανισμούς ανίχνευσης, όπως ο πυροηλεκτρισμός, όπου οι αλλαγές στη θερμοκρασία προκαλούν μια δαπάνη σε ένα υλικό, ή τα θερμοηλεκτρικά αποτελέσματα, όπου μια διαφορά θερμοκρασίας μεταξύ δύο υλικών παράγει μια τάση.
Το σήμα παραγωγής από τον υπέρυθρο ανιχνευτή μπορεί να υποβληθεί σε επεξεργασία και να επιδειχθεί ως εικόνα, η οποία μπορεί να χρησιμοποιηθεί για ποικίλους λόγους, όπως η θερμική λήψη εικόνων στις ιατρικές ή βιομηχανικές εφαρμογές, η τηλεπισκόπηση του περιβάλλοντος, και η θερμική ανίχνευση στα συστήματα ασφαλείας.
