xΨήφισμα | 1280x1024/12μm | NETD | <50mK |
---|---|---|---|
Φασματική σειρά | 8~14μm | Μέγεθος | 20x20x10.4mm |
Υψηλό φως | Μη ψυχόμενη υπέρυθρη ενότητα καμερών VOx,Μη ψυχόμενη υπέρυθρη ενότητα καμερών LWIR,ενότητα καμερών 1280x1024 LWIR |

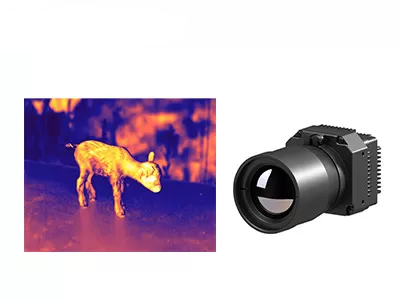

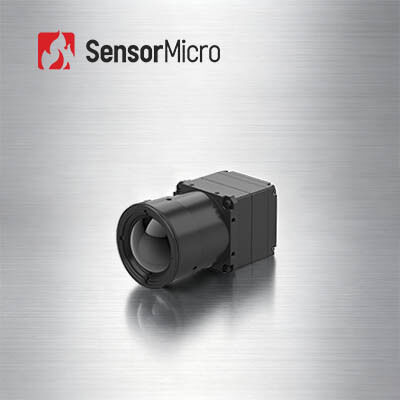

Θερμική ενότητα μη ψυχόμενο LWIR 1280x1024/12μM καμερών υψηλής ανάλυσης VOx
PLUG1212R είναι μια από τη μη ψυχόμενη υπέρυθρη ενότητα καμερών σειράς βούλωμα-ρ που αναπτύσσεται από τη σφαιρική τεχνολογία αισθητηρίων (GST). Υιοθετεί τον προτιμημένο αγορά εστιακό μη ψυχόμενο υπέρυθρο ανιχνευτή microbolometer VOx σειράς αεροπλάνων, επαγγελματικό κύκλωμα επεξεργασίας σήματος και η πλατφόρμα επεξεργασίας εικόνας, μετασχηματίζει εντελώς την υπέρυθρη ακτινοβολία στόχων στα στοιχεία θερμοκρασίας. Η μέτρηση θερμοκρασίας της είναι διαθέσιμη και η σειρά θερμοκρασίας μπορεί να είναι εξατομικεύσιμος εξοργισμός από -20℃~150 ℃ για τη βιομηχανική μέτρηση θερμοκρασίας.
Με το μεγάλο ψήφισμα σειράς 1280x1024, η μη ψυχόμενη θερμική ενότητα PLUG1212R θα μπορούσε να παρουσιάσει περισσότερες λεπτομέρειες εικόνας και υποστηρίζει το μεγαλύτερο οπτικό πεδίο. Ο μειωμένος 12µm εικονοκυττάρου μεγέθους κοντύτερος οπτικός φακός ψηφίσματος και αντιστοιχιών προσφοράς καλύτερος χωρικός στρέφεται για να επιτύχει την ίδια αποστολή σειράς.
- Πίσσα εικονοκυττάρου: 12μm
- Ψήφισμα: 1280x1024
- Σειρά φασμάτων: 8μm 14μm
- Υψηλή ευαισθησία: NETD<30mk>
- Σειρά θερμοκρασίας: -20℃~150℃, 100℃~550℃
- Ακρίβεια θερμοκρασίας: ±2℃ ή ±2%
- Υψηλή αξιοπιστία & ισχυρή περιβαλλοντική προσαρμοστικότητα.
Πρότυπο | PLUG1212R |
Απόδοση ανιχνευτών IR | |
Ψήφισμα | 1280x1024 |
Πίσσα εικονοκυττάρου | 12μm |
Φασματική σειρά | 8~14μm |
NETD | <30mk> |
Επεξεργασία εικόνας | |
Ποσοστό πλαισίων | 25Hz |
Χρόνος ξεκινήματος | <25s> |
Αναλογικό βίντεο | / |
Ψηφιακό βίντεο | HDMI/RAW/YUV/BT1120 |
Τμήμα επέκτασης | USB/Camerlink |
Τρόπος εξασθένισης | Γραμμικός/ιστόγραμμο/μικτός |
Ψηφιακό ζουμ | 1~8X συνεχές ζουμ, μέγεθος 1/8 βημάτων |
Επίδειξη εικόνας | Μαύρο καυτό/εκτυφλωτικό/ψευδο χρώμα |
Κατεύθυνση εικόνας | Οριζόντια/κάθετα/διαγώνια κτυπά |
Αλγόριθμος εικόνας | NUC/AGC/IDE |
Ηλεκτρική προδιαγραφή | |
Τυποποιημένη εξωτερική διεπαφή | 50pin_HOURS διεπαφή |
Τρόπος επικοινωνίας | Rs232-TTL, 115200bps |
Τάση ανεφοδιασμού | 5±0.5V |
Μέτρηση θερμοκρασίας | |
Λειτουργούσα σειρά θερμοκρασίας | -10°C~50°C |
Σειρά θερμοκρασίας | -20°C~150°C, 100°C~550°C |
Ακρίβεια θερμοκρασίας | ±2°C ή ±2% (πάρτε τη μέγιστη αξία) |
SDK | ARM/Windows/Linux SDK, πλήρες Thermography οθόνης |
Φυσικά χαρακτηριστικά | |
Διάσταση (χιλ.) | 56x56x40.2 |
Βάρος | ≤200g |
Περιβαλλοντική προσαρμογή | |
Θερμοκρασία λειτουργίας | -40°C ~ +70°C |
Θερμοκρασία αποθήκευσης | -45°C ~ +85°C |
Υγρασία | 5%~95%, Non-condensing |
Δόνηση | Τυχαία δόνηση 5.35grms, άξονας 3 |
Κλονισμός | Κύμα μισό-ημιτόνου, 40g/11ms, 3 άξονας 6 κατεύθυνση |
Οπτική | |
Προαιρετικός φακός | Σταθερή εστίαση αθερμική: 19mm/25mm |
Η υπέρυθρη ενότητα απεικόνισης PLU1212R χρησιμοποιείται ευρέως στην ηλεκτρική ενέργεια δύναμης, τη μηχανική όραση, την επιθεώρηση οικοδόμησης, το μεταλλουργικό πετροχημικό κ.λπ.
1. Τι είναι υπέρυθρος ισόθερμος;
Η γραμμή που συνδέει τα σημεία με την ίδια αξία θερμοκρασίας στη γραφική παράσταση ισόθερμου καλείται ισόθερμο. Οι ισόθερμοι παρουσιάζουν διαφορετικά κράτη, και η θερμοκρασία αντιπροσωπευόμενη είναι επίσης διαφορετική, η οποία διαιρείται σε ακόλουθες καταστάσεις.
- Εάν ο ισόθερμος είναι αραιός, η διαφορά θερμοκρασίας μεταξύ των διαφορετικών θέσεων είναι σχετικά μικρή εάν ο ισόθερμος είναι πυκνός, σημαίνει ότι η θερμοκρασία στις διαφορετικές θέσεις είναι πολύ διαφορετική.
- Εάν ο ισόθερμος είναι ευθύς, σημαίνει ότι υπάρχουν λίγοι παράγοντες που έχουν επιπτώσεις στη διανομή θερμοκρασίας εάν ο ισόθερμος είναι κυρτός, σημαίνει ότι υπάρχουν πολλοί παράγοντες που έχουν επιπτώσεις στη διανομή θερμοκρασίας
- Η Ανατολής-Δύσης τάση σημαίνει ότι η θερμοκρασία ποικίλλει με το γεωγραφικό πλάτος, και ο παράγοντας γεωγραφικού πλάτους είναι ο κύριος παράγοντας εάν ο ισόθερμος είναι παράλληλος στην ακτή, έτσι σημαίνει ότι η θερμοκρασία ποικίλλει με την απόσταση από τη θάλασσα, και η απόσταση από τη θάλασσα είναι ο κύριος παράγοντας.
