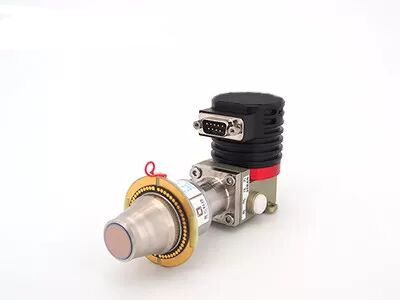

T2SL Ενσωματωμένος ανιχνευτής υπέρυθρου ψύξης Dewar 640x512 15μm για παρακολούθηση μεγάλου βεληνεκούς
| Τόπος καταγωγής | Κίνα |
|---|---|
| Μάρκα | SensorMicro |
| Πιστοποίηση | ISO9001:2015; RoHS; Reach |
| Αριθμό μοντέλου | C615H |
| Ποσότητα παραγγελίας min | 1 κομμάτι |
| Τιμή | Διαπραγματεύσιμος |
| Όροι πληρωμής | T/T |
Λεπτομέρειες
| Ψήφισμα | 640x512/15μm | NETD | 20mK(F2/F4) |
|---|---|---|---|
| Φασματικό εύρος | 3,7~4,8μm MW | Αποτελεσματικός ρυθμός εικονοστοιχείων | ≥ 99,76% |
| Cryo Cooler | LS711H/RS028 | Μέγ. Ρυθμός καρέ | 100Hz |
| Επισημαίνω | Υπέρυθρος ανιχνευτής F1.5 MWIR MCT,Υπέρυθρος ανιχνευτής 30uM MCT,Υπέρυθρος ανιχνευτής 320x256 RS058 MWIR |
||
Περιγραφή προϊόντων
Περιγραφή προϊόντος
Βασισμένος στην τεχνολογία Type‑II Superlattice και σε έναν γραμμικό σχεδιασμό ψύκτη, ο ανιχνευτής υπερύθρων C615H με ψύξη HOT προσφέρει ανάλυση 640×512 με pixel 15 μm. Λειτουργώντας το εστιακό του επίπεδο στους 150 K, διατηρεί ανώτερη απόδοση ανίχνευσης, επιτυγχάνοντας παράλληλα εξαιρετικά χαρακτηριστικά SWaP: ελαφρύς παράγοντας μορφής 235 g, σταθερή κατανάλωση ενέργειας 3 W και ταχεία ψύξη 2,5 λεπτών. Οι συμπαγείς μηχανικές διαστάσεις υποστηρίζουν ευέλικτη ενσωμάτωση και ένα MTTF ≥25.000 ωρών εγγυάται μεγάλη διάρκεια ζωής. Αυτός ο ανιχνευτής καλύπτει τις απαιτήσεις της αγοράς για αξιόπιστα συστήματα θερμικής απεικόνισης με χαμηλού κόστους συντήρηση.
Κύρια Χαρακτηριστικά
Σχεδιασμός Βελτιστοποιημένος για SWaP
- Μέγεθος Dewar: φ33 × 37,5 × 70 mm; Ψύκτης: φ26 × 55,8 mm — επιτρέποντας ευέλικτη ενσωμάτωση
- Βάρος μειωμένο στα 235 g; σταθερή κατανάλωση ενέργειας μειωμένη στα 3 W
Γρήγορη Ψύξη, Γρήγορη Εκκίνηση
- Χρόνος ψύξης μόλις 2,5 λεπτά
Εκτεταμένη Διάρκεια Ζωής, Αποτελεσματική Λειτουργία
- MTTF ≥ 25.000 ώρες
Προδιαγραφές Προϊόντος
| Παράμετρος | Προδιαγραφή |
|---|---|
| Μοντέλο | C615H |
| Ευαίσθητο Υλικό | T2SL |
| Ανάλυση | 640×512 |
| Μέγεθος Pixel | 15 μm |
| Φασματική Απόκριση | 3,7 ± 0,2 μm ~ 4,8 ± 0,2 μm |
| Τυπικό NETD | 20 mK (F2/F4) |
| Μέγιστος Ρυθμός Καρέ | 100 Hz |
| Ρυθμός Αποτελεσματικών Pixel | ≥ 99,76% |
| Μη Ομοιομορφία Απόκρισης | ≤ 8% |
| Θερμοκρασία Λειτουργίας | -45 ℃ ~ +71 ℃ |
| Ψύκτης | LS711H | RS028 |
| Χρόνος Ψύξης (23 ℃) | ≤ 3 min | ≤ 2,5 min |
| Μέγιστη Κατανάλωση Ενέργειας (71 ℃) | ≤ 12 W | ≤ 12 W |
| Σταθερή Κατανάλωση Ενέργειας (23 ℃) | ≤ 3 W | ≤ 3,5 W |
| Μέγεθος (mm) | Ψύκτης: φ26 × 55,8 | 86 × 43 × 57 Dewar: 33 × 37,5 × 70 |
| Βάρος (g) | ≤ 235 | ≤ 250 |
Βιομηχανικές Εφαρμογές
Ο ανιχνευτής υπερύθρων MWIR C615H με κρυογονική ψύξη χρησιμοποιείται ευρέως σε πολλούς τομείς, συμπεριλαμβανομένων των μη καταστροφικών δοκιμών (NDT), της περιβαλλοντικής παρακολούθησης, της επιτήρησης μεγάλης εμβέλειας και της επιστημονικής έρευνας.
Προσαρμοσμένη Υπηρεσία
- Προσαρμογή Προϊόντος: Προσαρμόστε τις διαμορφώσεις και προσαρμόστε τους αλγορίθμους για να καλύψετε τις απαιτήσεις συγκεκριμένων κλάδων.
- Τεχνική Υποστήριξη & Εκπαίδευση στο Χώρο Εργασίας: Παρέχετε σε βασικούς πελάτες πρακτική εγκατάσταση συστήματος και εκπαίδευση λειτουργίας.
- Κοινή Καινοτομία για Νέα Προϊόντα & Αγορές: Συνεργαστείτε με πελάτες για τη συν-ανάπτυξη καινοτόμων λύσεων εφαρμογών υπερύθρων.
Συχνές Ερωτήσεις
1. Τι είναι η υπέρυθρη ακτινοβολία;
Όταν συζητάμε για θερμική απεικόνιση υπερύθρων, η πρώτη έννοια που πρέπει να εξετάσουμε είναι η υπέρυθρη ακτινοβολία (IR). Το μήκος κύματος της ενέργειας της υπέρυθρης ακτινοβολίας ξεκινά από περίπου 700 nm και εκτείνεται έως περίπου 1 mm. Όλα τα αντικείμενα εκπέμπουν μια ορισμένη ποσότητα θερμότητας με τη μορφή υπέρυθρης ακτινοβολίας, η οποία είναι αόρατη σε εμάς επειδή, σε ολόκληρο το ηλεκτρομαγνητικό φάσμα, το γυμνό μάτι μπορεί να δει μόνο ορατό φως.
2. Πώς λειτουργεί ένας θερμικός απεικονιστής υπερύθρων;
Το βασικό εξάρτημα του εξοπλισμού υπερύθρων είναι ο ανιχνευτής θερμικής υπερύθρων, ο οποίος μπορεί να ανιχνεύσει ευαίσθητα τις μικροσκοπικές διαφορές θερμοκρασίας των γύρω αντικειμένων. Στη συνέχεια, συλλέγει αυτές τις πληροφορίες ακτινοβολίας από το αντικείμενο και εξάγει πληροφορίες θερμοκρασίας για απεικόνιση με βάση αυτές τις διαφορές θερμοκρασίας. Όσο πιο ζεστό είναι το αντικείμενο, τόσο περισσότερη υπέρυθρη ακτινοβολία παράγει. Εάν η ένταση είναι αρκετά υψηλή, μπορείτε να την αισθανθείτε ως θερμότητα.
