δροσισμένος MWIR 640x512 υπέρυθρος ανιχνευτής 15μM για το μακρινό σύστημα παρακολούθησης
Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.
xΨήφισμα | 640x512/12μm | NETD | ≤17mK (F2); ≤18mK (F4) |
---|---|---|---|
Φασματικό εύρος 8~14μm | 3,7~4,8μm MW | Θερμοκρασία λειτουργίας | -45℃~+71℃ |
Υψηλό φως | Υπέρυθρος ανιχνευτής RoHS MWIR,υπέρυθρος ανιχνευτής 15uM MWIR,Δροσισμένος MWIR ανιχνευτής μακρινού ελέγχου |

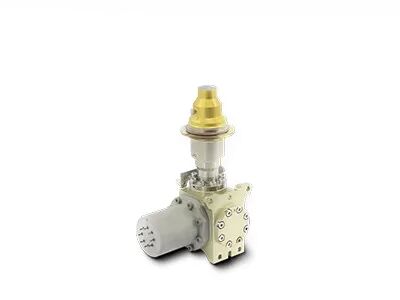

δροσισμένος MWIR 640x512 υπέρυθρος ανιχνευτής 15μM για το μακρινό σύστημα παρακολούθησης
Η υψηλή ευαισθησία 640x512/15μm MWIR δρόσισε τον υπέρυθρο ανιχνευτή με το ακέραιο Stirling δοχείο ψύξης RS058
C615M MWIR είναι ένας από τους δροσισμένους HgCdTe/MCT υπέρυθρους ανιχνευτές που αναπτύσσονται από τη σφαιρική τεχνολογία αισθητηρίων (GST). Είναι με τη δημοφιλέστερη προδιαγραφή του 640x512@15 μm για σχεδόν όλες τις πιθανές εφαρμογές όπως το σύστημα παρακολούθησης μακροχρόνιας σειράς, φορητά θερμικά imagers, τις κάμερες κ.λπ. ανίχνευσης διαρροής αερίου.
Το C615M RS058 είναι ανταλλάξιμο με τα περισσότερα ομοειδή προϊόντα επικρατόντος Σκορπιού όταν διαμορφώνω με ενσωματωμένο το RS058 stirling δοχείο ψύξης. Το σχέδιο σκεύων Δεωαρ, η πιό δροσερή διάσταση, και η μηχανική/ηλεκτρική διεπαφή είναι σχεδόν τα ίδια έτσι ώστε οι ολοκληρωτές καμερών πρέπει μόνο να πάρουν έξω το παλαιό ελαττωματικό αντίστοιχό τους και να συνδέσουν ανταλλάξιμο C615M μας RS058 εύκολα για την περαιτέρω εσωτερική διαμόρφωση.
- Ψήφισμα: 640x512
- Πίσσα εικονοκυττάρου: 15μm
- Υψηλή ευαισθησία
- Συμπαγές σχέδιο
- Ελαφρύς
- Χαμηλής ισχύος κατανάλωση
Πρότυπο | C615M MW |
Υλικό | MCT |
Ψήφισμα | 640x512 |
Πίσσα εικονοκυττάρου | 15μm |
Φασματική σειρά | 3.7μm~4.8μm MW |
Τρόπος εργασίας | Στιγμιότυπο, τρόπος ολοκλήρωσης ITR/IWR Τρόπος παραθύρων Anti-blooming |
Ικανότητα δαπανών | 9.1Me-/6.5Me- (ITR) 7.8Me-/5.2Me- (IWR) |
Δυναμική περιοχή | ≥75dB |
Αριθμός παραγωγής | 4 Μέχρι 10Mpixel/s ανά παραγωγή |
NETD | F2: ≤17mK F4: ≤18mK |
Αποτελεσματικό ποσοστό εικονοκυττάρου | ≥99.5% |
Μη-ομοιομορφία απάντησης | ≤8% |
Τύπος Cryocooler | RS058/RS046 |
Σταθερή κατανάλωση ισχύος | ≤ Το 6W@RS058 ≤ Το 5W@RS046 |
Ανώτατη κατανάλωση ισχύος | ≤12W @ RS058 ≤11W @ RS046 |
Παροχή ηλεκτρικού ρεύματος | RS058: 24V συνεχές ρεύμα RS046: 32V συνεχές ρεύμα |
Χρόνος ψύξης | ≤6min @ RS058 ≤5min30s @ RS046 |
Βάρος | ≤600g @ RS058 ≤350g @ RS046 |
Διάσταση (χιλ.) | RS046: 122x46.3x82 RS058: 147x58.5x71 |
Θερμοκρασία εργασίας | -45°C ~ +71°C |
Το C615M MWIR δρόσισε κατά τρόπο κρυοστατικό τον υπέρυθρο ανιχνευτή χρησιμοποιείται ευρέως πολλές περιοχές όπως το μακρινό σύστημα παρακολούθησης, το σύστημα αυξήσεων οράματος πτήσης, το ωφέλιμο φορτίο κ.λπ. πολυαισθητήρων.
1. Τι είναι υπέρυθρη ακτινοβολία;
Κατά ομιλία για την υπέρυθρη θερμική λήψη εικόνων, πρώτο την πράγμα για να σκεφτεί για είναι υπέρυθρη ακτινοβολία (IR). Το μήκος κύματος της υπέρυθρης ενέργειας ακτινοβολίας αρχίζει σε περίπου 700nm και επεκτείνεται σε περίπου 1mm. Όλα τα αντικείμενα εκπέμπουν ένα συγκεκριμένο ποσό της θερμότητας υπό μορφή υπέρυθρης ακτινοβολίας, η οποία είναι αόρατη σε μας, επειδή το σε ολόκληρο ηλεκτρομαγνητικό φάσμα, το γυμνό μάτι μπορεί μόνο να δει «το ορατό φως».
2. Πώς υπέρυθρο θερμικό imager λειτουργεί;
Το τμήμα πυρήνων του υπέρυθρου εξοπλισμού είναι ο υπέρυθρος θερμικός ανιχνευτής, ο οποίος μπορεί με ευαισθησία να ανιχνεύσει τη μικροσκοπική διαφορά θερμοκρασίας των περιβαλλόντων αντικειμένων. Κατόπιν, συλλέγει αυτές τις πληροφορίες ακτινοβολίας από το αντικείμενο και τα αποτελέσματα οι πληροφορίες θερμοκρασίας για την απεικόνιση, η οποία είναι βασισμένη στις πληροφορίες διαφοράς θερμοκρασίας. Όσο καυτότερο το αντικείμενο, η τόσο πιό υπέρυθρη ακτινοβολία αυτό παράγει. Εάν η ένταση είναι πάρα πολύ υψηλή, μπορείτε να την θεωρήσετε όπως τη θερμότητα.
