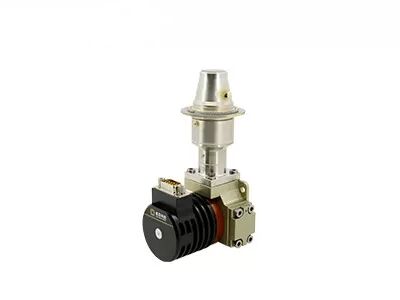

Ψυκτικός ανιχνευτής υπερύθρων LWIR ενσωματωμένος σε συστήματα υπερύθρων EO Ανάλυση 640x512

  • LWIR Cooled Infrared Detector Integrated Into EO IR Systems 640x512 Resolution
Τόπος καταγωγής Wuhan, επαρχία Hubei, Κίνα
Μάρκα GST
Πιστοποίηση ISO9001:2015; RoHS; Reach
Αριθμό μοντέλου C615S LWIR
Ποσότητα παραγγελίας min 1 κομμάτι
Τιμή Negotiable
Όροι πληρωμής L/C, T/T

Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.

x
Λεπτομέρειες
Ψήφισμα 640x512 Πίσσα εικονοκυττάρου 15μm
Σταθερή κατανάλωση ρεύματος ＜8W Υψηλή ευαισθησία NETD≤25mK
Φασματικό εύρος 3,7~4,8μm (MW); 7,7~9,5 (LW) Μέγεθος 142x58,5x71mm
Υψηλό φως

640x512 υπέρυθρος ανιχνευτής ψηφίσματος LWIR

,

Το EO IR δρόσισε τον υπέρυθρο ανιχνευτή

,

Ενσωματωμένος δροσισμένος LWIR ανιχνευτής
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

LWIR δρόσισε τον υπέρυθρο ανιχνευτή που ενσωματώθηκε στο ψήφισμα συστημάτων 640x512 EO IR

Περιγραφή προϊόντων



Πιό δροσερή συνέλευση σκεύων Δεωαρ C615S ενσωματωμένη η LWIR είναι ένας από δροσισμένους τους T2SL υπέρυθρους ανιχνευτές που αναπτύσσονται από τη σφαιρική τεχνολογία αισθητηρίων (GST). Είναι ένας τύπος ΙΙ 640x512/15µm υπέρπλεγμα (T2SL), ενσωματωμένη πιό δροσερή συνέλευση ανιχνευτών (IDCA), που σχεδιάζεται για τη υψηλή επίδοση 7.7~9.5μm τις μακροχρόνιες υπέρυθρες ακτίνες κυμάτων (LWIR) wavebands.



Με το ψήφισμα 640x512 και τη μειωμένη πίσσα εικονοκυττάρου σε 15µm, η πιό δροσερή συνέλευση σκεύων Δεωαρ C615S ενσωματωμένη LWIR παρέχει τη σαφή εικόνα και την ανώτερη απόδοση. Χαρακτηρίζει στις περισσότερες προηγμένη τεχνολογία, υψηλή κβαντική αποδοτικότητα, υψηλό ποσοστό πλαισίων, υψηλή ευαισθησία, χαμηλού θορύβου, καλύτερη μη-ομοιομορφία κ.λπ.



Σαν ανιχνευτή LWIR, παρουσιάζει τη υψηλή επίδοση υπό τους όρους του κλίματος άμμου ή σκόνης και δεν θα επηρεαστεί από το τρεμούλιασμα φωτός του ήλιου ή οποιαδήποτε υψηλής θερμοκρασίας φλόγα.



Κύρια χαρακτηριστικά γνωρίσματα



- Ψήφισμα: 640x512

- Πίσσα εικονοκυττάρου: 15µm

- Υψηλή ευαισθησία

- Καλή επίδραση απεικόνισης

- Χαμηλού θορύβου

- Σταθερή απόδοση

- Άριστη μη-ομοιομορφία



Προδιαγραφές προϊόντων



Πρότυπο C615S LWIR
Υλικό T2SL
Ψήφισμα 640x512
Πίσσα εικονοκυττάρου 15um
Φασματική σειρά 7.7μm~9.5μm LW
Τρόπος εργασίας Στιγμιότυπο ITR & συμπλέκει τον τρόπο ολοκλήρωσης Binning Τρόπος παραθύρων Anti-blooming
Ικανότητα δαπανών ITR: 12.22Me-/6.67Me-
Συμπλέξτε Binning: 24.44Me-/13.33Me-
Δυναμική περιοχή ITR: ≥76dB
Συμπλέξτε Binning: ≥77dB
Κανάλι παραγωγής 4 Μέχρι 22,5 Mpixel/s ανά παραγωγή
NETD ≤30mK (F2 ITR)
≤25mK (το F2 συμπλέκει Binning)
Αποτελεσματικό ποσοστό εικονοκυττάρου ≥99.5%
Μη-ομοιομορφία απάντησης ≤8%
Πιό δροσερός τύπος RS058
Σταθερή κατανάλωση ισχύος <8w>
Ανώτατη κατανάλωση ισχύος <17w>
Παροχή ηλεκτρικού ρεύματος 24V συνεχές ρεύμα
Χρόνος ψύξης <5min30s>
Βάρος ≤600g
Διάσταση (χιλ.) 148x58.5x71
Θερμοκρασία εργασίας -45°C ~ +71°C



Βιομηχανικές εφαρμογές


Ο δροσισμένος IR LWIR ανιχνευτής C615S χρησιμοποιείται ευρέως πολλές περιοχές όπως το μακρινό σύστημα παρακολούθησης, το σύστημα αυξήσεων οράματος πτήσης, το ωφέλιμο φορτίο κ.λπ. πολυαισθητήρων.

Ψυκτικός ανιχνευτής υπερύθρων LWIR ενσωματωμένος σε συστήματα υπερύθρων EO Ανάλυση 640x512 0


Τιμές & πιστοποιητικά


Ψυκτικός ανιχνευτής υπερύθρων LWIR ενσωματωμένος σε συστήματα υπερύθρων EO Ανάλυση 640x512 1


FAQs



1. Τι είναι υπέρυθρη ακτινοβολία;
Κατά ομιλία για την υπέρυθρη θερμική λήψη εικόνων, πρώτο την πράγμα για να σκεφτεί για είναι υπέρυθρη ακτινοβολία (IR). Το μήκος κύματος της υπέρυθρης ενέργειας ακτινοβολίας αρχίζει σε περίπου 700nm και επεκτείνεται σε περίπου 1mm. Όλα τα αντικείμενα εκπέμπουν ένα συγκεκριμένο ποσό της θερμότητας υπό μορφή υπέρυθρης ακτινοβολίας, η οποία είναι αόρατη σε μας, επειδή το σε ολόκληρο ηλεκτρομαγνητικό φάσμα, το γυμνό μάτι μπορεί μόνο να δει «το ορατό φως».


2. Πώς υπέρυθρο θερμικό imager λειτουργεί;
Το τμήμα πυρήνων του υπέρυθρου εξοπλισμού είναι ο υπέρυθρος θερμικός ανιχνευτής, ο οποίος μπορεί με ευαισθησία να ανιχνεύσει τη μικροσκοπική διαφορά θερμοκρασίας των περιβαλλόντων αντικειμένων. Κατόπιν, συλλέγει αυτές τις πληροφορίες ακτινοβολίας από το αντικείμενο και τα αποτελέσματα οι πληροφορίες θερμοκρασίας για την απεικόνιση, η οποία είναι βασισμένη στις πληροφορίες διαφοράς θερμοκρασίας. Όσο καυτότερο το αντικείμενο, η τόσο πιό υπέρυθρη ακτινοβολία αυτό παράγει. Εάν η ένταση είναι πάρα πολύ υψηλή, μπορείτε να την θεωρήσετε όπως τη θερμότητα.
