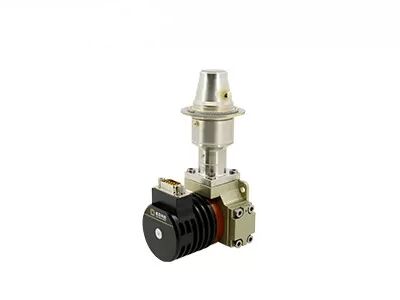

Ανιχνευτής υπέρυθρου ψύξης μεσαίου κύματος τύπου ΙΙ Superlattice 640x512 15μm για ολοκληρωμένη συναρμολόγηση ψυκτικού Dewar
| Τόπος καταγωγής | Κίνα |
|---|---|
| Μάρκα | SensorMicro |
| Πιστοποίηση | ISO9001:2015; RoHS; Reach |
| Αριθμό μοντέλου | C615H |
| Ποσότητα παραγγελίας min | 1 κομμάτι |
| Τιμή | Διαπραγματεύσιμος |
| Όροι πληρωμής | T/T |
Λεπτομέρειες
| Ψήφισμα | 640x512 / 15μm | NETD | 20mK (F2/F4) |
|---|---|---|---|
| Φασματικό εύρος | 3,7±0,2μm~4,8±0,2μm | Μέγ. Ρυθμός καρέ | 100Hz |
| Απάντηση Ανομοιομορφία | ≤8% | Αποτελεσματικός ρυθμός εικονοστοιχείων | ≥ 99,76% |
| Επισημαίνω | Δροσισμένοι υπέρυθροι ανιχνευτές 30um,Υπέρυθροι ανιχνευτές 320x256 υπερπλέγματος,RS058 Lwir δρόσισε τους υπέρυθρους ανιχνευτές |
||
Περιγραφή προϊόντων
Περιγραφή προϊόντος
Χρησιμοποιώντας τεχνολογία Type‑II Superlattice και γραμμικό σχεδιασμό κρυοψύκτη, ο ανιχνευτής υπέρυθρης ψύξης C615H HOT παρέχει ανάλυση 640×512 σε μέγεθος pixel 15 μm. Λειτουργώντας τη συστοιχία εστιακού επιπέδου στα 150 K, διατηρεί κορυφαία απόδοση με εξαιρετική SWaP: βάρος 235 g, τροφοδοσία ισχύος 3 W και γρήγορη ψύξη 2,5 λεπτών. Το συμπαγές dewar και το κρυοψύκτη υποστηρίζουν την ενσωμάτωση ευέλικτου συστήματος, ενώ το MTTF ≥25.000 ωρών διασφαλίζει μακροπρόθεσμη αξιόπιστη λειτουργία για εφαρμογές θερμικής απεικόνισης χαμηλής συντήρησης.
Κύρια Χαρακτηριστικά
Βελτιστοποιημένος σχεδιασμός SWaP
- Μέγεθος Dewar: φ33 × 37,5 × 70 mm; Κρυοψύκτη: φ26 × 55,8 mm, επιτρέποντας ευέλικτη ενσωμάτωση
- Βάρος μειωμένο στα 235 g. σταθερή κατανάλωση ρεύματος μειωμένη στα 3 W
Ταχεία ψύξη, γρήγορη εκκίνηση
- Χρόνος ψύξης μόλις 2,5 λεπτά
Εκτεταμένη διάρκεια ζωής, αποτελεσματική λειτουργία
- MTTF ≥ 25.000 ώρες
Προδιαγραφές προϊόντος
| Παράμετρος | Προσδιορισμός |
|---|---|
| Μοντέλο | C615H |
| Ευαίσθητο Υλικό | T2SL |
| Ψήφισμα | 640×512 |
| Μέγεθος pixel | 15 μm |
| Φασματική Απόκριση | 3,7±0,2 μm ~ 4,8±0,2 μm |
| Τυπικό NETD | 20 mK (F2/F4) |
| Μέγ. Ρυθμός καρέ | 100 Hz |
| Αποτελεσματικός ρυθμός εικονοστοιχείων | ≥99,76% |
| Απάντηση Ανομοιομορφία | ≤8% |
| Θερμοκρασία λειτουργίας | -45℃ ~ +71℃ |
| Κρυοψύκτη | LS711H | RS028 |
| Χρόνος ψύξης (23℃) | ≤3 λεπτά | ≤2,5 λεπτά |
| Μέγ. Κατανάλωση ρεύματος (71℃) | ≤12 W | ≤12 W |
| Σταθερή κατανάλωση ενέργειας (23℃) | ≤3 W | ≤3,5 W |
| Μέγεθος (mm) | Κρυοψύκτη: φ26×55,8 | 86×43×57 Dewar: 33×37,5×70 |
| Βάρος (g) | ≤235 | ≤250 |
Βιομηχανικές Εφαρμογές
Ο κρυογονικά ψυχόμενος ανιχνευτής υπερύθρων C615H MWIR χρησιμοποιείται ευρέως σε πολλούς τομείς όπως NDT, Περιβαλλοντική Παρακολούθηση, Επιτήρηση Μεγάλης Απόστασης, Επιστημονική Έρευνα και άλλα.
Τα Πλεονεκτήματά μας
Σταθερή Προμήθεια
Διαθέτοντας μια σταθερή και αξιόπιστη αλυσίδα εφοδιασμού σε ολόκληρο το οικοσύστημά μας, μπορούμε να ανταποκριθούμε γρήγορα στις απαιτήσεις της αγοράς.
Διατηρώντας την Καινοτομία
Με τεχνογνωσία στην κατασκευή ανιχνευτών και εμπειρία στην υποστήριξη της ολοκλήρωσης συστήματος, αποκτούμε βαθιά γνώση των απαιτήσεων απόδοσης, βελτιστοποιούμε συνεχώς τα σχέδια και δημιουργούμε έναν ενάρετο κύκλο: Εφαρμογή προϊόντος → Τεχνική ανατροφοδότηση → Αναβάθμιση προϊόντος.
Πλεονέκτημα κόστους
Διαχειριζόμενοι ολόκληρη την αλυσίδα παραγωγής και αξιοποιώντας την αποτελεσματική, μεγάλης κλίμακας παραγωγή, προσφέρουμε ανταγωνιστικές τιμές για ένα ευρύ φάσμα εφαρμογών.
Συχνές ερωτήσεις
1. Τι είναι η υπέρυθρη ακτινοβολία;
Όταν μιλάμε για υπέρυθρη θερμική απεικόνιση, το πρώτο πράγμα που πρέπει να λάβετε υπόψη είναι η υπέρυθρη ακτινοβολία (IR). Το μήκος κύματος της ενέργειας υπέρυθρης ακτινοβολίας ξεκινά από περίπου 700 nm και εκτείνεται σε περίπου 1 mm. Όλα τα αντικείμενα εκπέμπουν μια ορισμένη ποσότητα θερμότητας με τη μορφή υπέρυθρης ακτινοβολίας, η οποία είναι αόρατη σε εμάς επειδή, σε ολόκληρο το ηλεκτρομαγνητικό φάσμα, το γυμνό μάτι μπορεί να δει μόνο «ορατό φως».
2. Πώς λειτουργεί μια υπέρυθρη θερμική απεικόνιση;
Το βασικό συστατικό του εξοπλισμού υπερύθρων είναι ο υπέρυθρος θερμικός ανιχνευτής, ο οποίος μπορεί να ανιχνεύσει με ευαισθησία τη μικροσκοπική διαφορά θερμοκρασίας των γύρω αντικειμένων. Στη συνέχεια συλλέγει αυτές τις πληροφορίες ακτινοβολίας από το αντικείμενο και εξάγει πληροφορίες θερμοκρασίας για απεικόνιση, με βάση τη διαφορά θερμοκρασίας. Όσο πιο ζεστό είναι το αντικείμενο, τόσο περισσότερη υπέρυθρη ακτινοβολία παράγει. Εάν η ένταση είναι πολύ υψηλή, μπορείτε να την αισθανθείτε ως θερμότητα.
