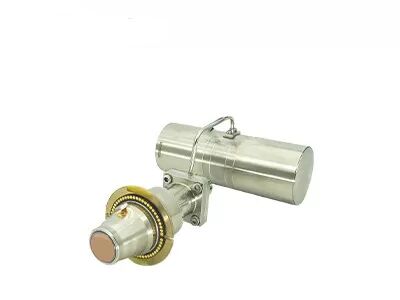

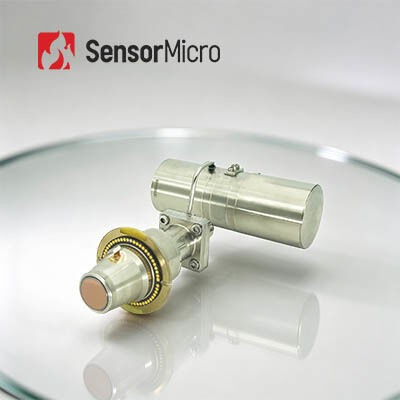

Παρακολούθηση Ασφαλείας Υπέρυθρος Ανιχνευτής Ψυχόμενος MWIR 640x512 15μm Ολοκληρωμένη Συναρμολόγηση Ψύκτη Dewar
| Τόπος καταγωγής | Κίνα |
|---|---|
| Μάρκα | SensorMicro |
| Πιστοποίηση | ISO9001:2015; RoHS; Reach |
| Αριθμό μοντέλου | C615M |
| Ποσότητα παραγγελίας min | 1 κομμάτι |
| Τιμή | Διαπραγματεύσιμος |
| Όροι πληρωμής | T/T |
Λεπτομέρειες
| Εφαρμογή | Παρακολούθηση Ασφαλείας | Τεχνολογία | Υπέρυθρη Θερμική Απεικόνιση |
|---|---|---|---|
| Φασματικό εύρος 8~14μm | 3,7~4,8μm MW | Ψήφισμα | 640x512/12μm |
| Θερμοκρασία λειτουργίας | -45℃~+71℃ | NETD | 16mK (F2); 18mK (F4) |
| Επισημαίνω | MWIR δρόσισε τον υπέρυθρο ανιχνευτή 15uM,Ασφάλεια που ελέγχει το δροσισμένο υπέρυθρο ανιχνευτή,Δροσισμένος MWIR ανιχνευτής 640x512 |
||
Περιγραφή προϊόντων
Παρακολούθηση ασφαλείας MWIR ψύκτης υπέρυθρου ανιχνευτή 640×512 / 15 μm
Ο C615M MWIR είναι ένας από τους ψύκτες υπέρυθρου HgCdTe/MCT που αναπτύχθηκαν από την SensorMicro.το οποίο το καθιστά κατάλληλο για σχεδόν όλες τις πιθανές εφαρμογές, συμπεριλαμβανομένων των συστημάτων παρακολούθησης μεγάλου βεληνεκούς, των φορητών θερμικών μηχανισμών και των καμερών ανίχνευσης διαρροών αερίου.
Το C615M RS058 είναι εναλλάξιμο με τα περισσότερα συμβατικά προϊόντα Scorpio όταν είναι διαμορφωμένο με το RS058 ενσωματωμένο ψυγείο Stirling.και μηχανική/ηλεκτρική διεπαφή είναι σχεδόν πανομοιότυπες, έτσι ώστε οι ενσωματωτές κάμερας να μπορούν απλά να αφαιρέσουν το παλιό ελαττωματικό αντίστοιχο τους και να συνδέσουν εύκολα το εναλλάξιμο C615M RS058 για περαιτέρω εσωτερική διαμόρφωση.
Βασικά χαρακτηριστικά
Ακριβής και καθαρή απεικόνιση
- Καλή ομοιομορφία με αποτελεσματικό ποσοστό εικονοστοιχείων > 99,5%
- Υψηλή ευαισθησία με τυπικό NETD τόσο χαμηλό όσο 16 mK
Εγγυημένη συνεχής προμήθεια
- Αντικατάστατη τυποποιημένη διεπαφή
- Μαζική παραγωγή με καλή συνέπεια
Σχεδιασμένα για ειδικές εφαρμογές
- Το μήκος κύματος μπορεί να προσαρμοστεί
- Ο αριθμός F μπορεί να προσαρμοστεί
- Η επιφάνεια τοποθέτησης μπορεί να προσαρμοστεί
- Διατίθενται πολλαπλά κρυοψυκτικά
Προδιαγραφές προϊόντος
| Σχήμα | C615M MWIR ψυκτικός υπέρυθρος ανιχνευτής | ||
| Ευαίσθητο υλικό | ΜΚΤ | ||
| Απόφαση | 640 × 512 | ||
| Μέγεθος pixel | 15 μm | ||
| Φασματική ανταπόκριση | 30,7 μm ± 0,2 μm 4,8 μm ± 0,2 μm | ||
| Τρόπος λειτουργίας | Εικόνα; Τρόποι ενσωμάτωσης ITR/IWR; Τρόπος Windows; Αντιφλουδίζοντας | ||
| Δυνατότητα φόρτισης | 60,36 Me− (ITR), 4,99 Me− (IWR) | ||
| Δυναμικό εύρος | ≥ 75 dB | ||
| Διάδρομος εξόδου | 4· έως 10 MHz ανά έξοδο | ||
| Μέγιστο ρυθμό εικόνας | 120 Hz | ||
| Τυπική NETD | F2: 16 mK; F4: 18 mK | ||
| Αποτελεσματική ταχύτητα εικονοστοιχείων | ≥ 99,76% | ||
| Αντίστοιχη απάντηση | ≤ 8% | ||
| Διαμορφωτέος κρυοψυχωτήρας | RS058 | RS046 | LS734 |
| Τύπος κρυοψύκτη | Κρυοψυκτικό περιστρεφόμενου Stirling | Κρυοψυκτικό περιστρεφόμενου Stirling | Γραμμικός κρυοψυχωτήρας Stirling |
| Σταθερή κατανάλωση ισχύος (23°C) | ≤ 6 W | ≤ 5 W | ≤ 10 W |
| Μέγιστη κατανάλωση ισχύος (71°C) | ≤ 12 W | ≤ 11 W | ≤ 45 W |
| Ηλεκτρική τροφοδοσία | 24 V συνεχής | 32 V συνεχής | 24 V συνεχής |
| Χρόνος ψύξης (23°C) | ≤ 6 λεπτά | ≤ 5 min 30 s | ≤ 4 λεπτά |
| Μέγιστο μέγεθος (mm) | 145 × 58,5 × 71 | 120 × 46,5 × 81.5 | Συμπίεσμος: Φ46 × 122 Δείκτης: Φ40 × 114 |
| Βάρος (g) | ≤ 600 | ≤ 350 | ≤ 1200 |
| Θέρμανση λειτουργίας | -45°C ∙ +71°C | ||
Βιομηχανικές εφαρμογές
Ο ανιχνευτής υπέρυθρων με κρυογενή ψύξη MWIR C615M χρησιμοποιείται ευρέως σε πολλούς τομείς, όπως η NDT, η παρακολούθηση του περιβάλλοντος, η παρακολούθηση μεγάλης εμβέλειας και η επιστημονική έρευνα.
Η γραμμή παραγωγής μας
Υψηλή ευαισθησία και εξαιρετική απόδοση
Παγκόσμια κορυφαία τεχνολογία στην υπέρυθρη βιομηχανία.
Διαφορετικοί υπέρυθροι ανιχνευτές
Τόσο μη ψυγμένοι όσο και ψυγμένοι ανιχνευτές υπέρυθρων σε διαφορετικές μορφές και μεγέθη pixel.
Η παραγωγή σε μεγάλες ποσότητες για να εξασφαλιστεί ταχεία παράδοση
Τρεις γραμμές παραγωγής με ετήσια παραγωγική ικανότητα έως εκατομμύρια ανιχνευτές.
Ενημερωτικά ερωτήματα
1Τι είναι η υπέρυθρη ακτινοβολία;
Όταν μιλάμε για θερμική απεικόνιση υπέρυθρου, το πρώτο πράγμα που πρέπει να εξετάσουμε είναι η υπέρυθρη ακτινοβολία (IR).Όλα τα αντικείμενα εκπέμπουν μια ορισμένη ποσότητα θερμότητας με τη μορφή υπέρυθρης ακτινοβολίας., το οποίο είναι αόρατο για εμάς επειδή, σε όλο το ηλεκτρομαγνητικό φάσμα, το γυμνό μάτι μπορεί να δει μόνο "όρατο φως".
2Πώς λειτουργεί μια θερμική απεικόνιση υπέρυθρου;
Το βασικό συστατικό του υπερύθριου εξοπλισμού είναι ο υπερύθριος θερμικός ανιχνευτής, ο οποίος μπορεί να ανιχνεύσει ευαίσθητα τη μικρή διαφορά θερμοκρασίας των γύρω αντικειμένων.Στη συνέχεια, συλλέγει αυτές τις πληροφορίες ακτινοβολίας από το αντικείμενο και παράγει τις πληροφορίες θερμοκρασίας για απεικόνιση με βάση τις πληροφορίες διαφοράς θερμοκρασίαςΌσο θερμότερο είναι το αντικείμενο, τόσο περισσότερη υπέρυθρη ακτινοβολία παράγει.
