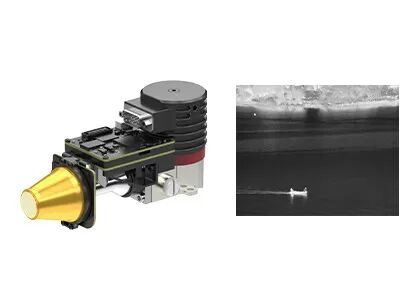

Fast Integration Cooled IR Camera Core EYAS1212 Mega Pixel 1280x1024 / 12μM
Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.
xΑνάλυση | 1280x1024 | Pixel Pitch | 12μm |
---|---|---|---|
NETD | ≤20mK | Φασματικό εύρος | 3,7~4,8μm MW |
Μέγεθος | 149x58,5x71mm | Ρυθμός καρέ | 1~100Hz Ρυθμιζόμενο |
Υψηλό φως | EYAS 1212 IR Camera Core,1280x1024 IR Camera Core,12um Integration Cooled Camera Modules |
EYAS1212 Mega Pixel 1280x1024 / 12μm MCT MWIR Cooled Infrared Module για γρήγορη ενσωμάτωση
Το EYAS1212 είναι μια αναλογική-ψηφιακή μονάδα υψηλής ανάλυσης με υπέρυθρη ψύξη που βασίζεται σε φορμά 1280x1024 12μm pitch IR FPA.
Αυτή η μονάδα AD περιλαμβάνει μια πλακέτα εγγύτητας που παρέχει το χρονισμό FPA και τα ευαίσθητα τροφοδοτικά.Επιπλέον, η διασύνδεση Camera Link εξάγει ακατέργαστα δεδομένα 16 bit που απλοποιεί σε μεγάλο βαθμό την ενσωμάτωση του ανιχνευτή στο σύστημα.
Ως εκ τούτου, η μονάδα EYAS1212 AD διευκολύνει τους πελάτες OEM να πραγματοποιήσουν δοκιμή γρήγορης αποδοχής στον ανιχνευτή υπέρυθρων ψύξης GST C1212M 1280x1024 / 12μm, να ξεκινήσουν την ταχεία δευτερεύουσα ανάπτυξη και να συντομεύσουν την περίοδο ανάπτυξής τους ψυχόμενων μονάδων υπέρυθρης ακτινοβολίας ή πλήρεις θερμικές κάμερες ή συστήματα υπέρυθρης ακτινοβολίας που βασίζονται σε ψύξη ανιχνευτές υπερύθρων.
Η Global Sensor Technology είναι προμηθευτής αισθητήρων ανιχνευτών υπερύθρων και πυρήνων θερμικών καμερών OEM.Έχουμε περισσότερα από 10 χρόνια εμπειρίας στις βιομηχανίες υπέρυθρης θερμικής απεικόνισης.Έχουμε επαγγελματική ομάδα εξυπηρέτησης μετά την πώληση για να παρέχουμε στους πελάτες επαγγελματική απάντηση.Για οποιεσδήποτε ερωτήσεις ή προβλήματα, επικοινωνήστε μαζί μας ανά πάσα στιγμή, θα είμαστε την πρώτη φορά για να σας απαντήσουμε.
- Εύκολο στην ανάπτυξη και ενσωμάτωση
- Έξοδος διασύνδεσης κάμερας 16 bit Raw Data, Έλεγχος σειριακής θύρας
- Ολοκληρωμένη δομή, οι διαστάσεις είναι συνεπείς με τον ανιχνευτή
- 5V Μονής παροχής
- Δυνατότητα σύλληψης κινούμενου στόχου υψηλής ταχύτητας
Μοντέλο | ΕΥΑΣ1212 |
Απόδοση ανιχνευτή υπερύθρων | |
Ανάλυση | 1280x1024 |
Pixel Pitch | 12μm |
Κρυοψύκτη | RS058F |
Φασματικό εύρος | 3,7μm~4,8μm MW |
Χρόνος ψύξης (25°C) | ≤6 λεπτά |
Βέλτιστο NETD (20°C) | ≤20mK |
Λειτουργία εργασίας | |
Ρυθμός καρέ | 1~100Hz Ρυθμιζόμενο |
Λειτουργία εργασίας | Στιγμιότυπο;Λειτουργία ενσωμάτωσης ITR/IWR.Λειτουργία Windows.Κατά της ανθοφορίας |
Ηλεκτρικές Προδιαγραφές | |
Τυπική εξωτερική διεπαφή | QSH 60pin |
Ψηφιακό βίντεο | Σύνδεσμος κάμερας: Έξοδος ακατέργαστων δεδομένων 16 bit |
Εξωτερικός συγχρονισμός | CC1: Εξωτερικός συγχρονισμός INT/Frame.CC2: MC External Sync |
Επικοινωνία | Σειριακή θύρα Cameralink: TFG+/-, TC+/-;9600bps |
Παροχή ηλεκτρικού ρεύματος | Πίνακας απεικόνισης 1 καναλιών: 5V Κρυοψύκτη 1 καναλιών: 24V |
Σταθερή κατανάλωση ρεύματος | 9W |
Διάσταση (mm) | 149×58,5×71 |
Βάρος | ≤680 γρ |
Θερμοκρασία εργασίας | -40°C ~ +60°C |
Μέγεθος κραδασμών | Δόνηση: GJB Μεταφορά υψηλής ταχύτητας τοποθετημένη σε όχημα Σοκ: Ημιημιτονοειδές κύμα, 40 g 11 ms, 3 Άξονες 6 Κατεύθυνση 3 φορές το καθένα |
Η μονάδα θερμικής απεικόνισης EYAS1212 χρησιμοποιείται ευρέως σε πολλούς τομείς όπως το σύστημα απομακρυσμένης παρακολούθησης, το σύστημα ενίσχυσης της όρασης πτήσης, το ωφέλιμο φορτίο πολλαπλών αισθητήρων κ.λπ.
1. Ταξινόμηση συστοιχιών υπέρυθρων εστιακών επιπέδων (FPA)
Σύμφωνα με τη μέθοδο ψύξης, η συστοιχία εστιακού επιπέδου υπερύθρου μπορεί να χωριστεί σε ψυχρούς και μη ψυχόμενους ανιχνευτές θερμικής απεικόνισης.Ο ψυχρός ανιχνευτής υπερύθρων FPA υιοθετεί κυρίως ψυγείο φιάλης/ταχείας εκκίνησης γκαζιού Dewar και ψυγείο κύκλου φιάλης Dewar/κύκλο Stirling.Ενώ ο μη ψυχόμενος θερμικός ανιχνευτής υπερύθρων FPA λειτουργεί σε θερμοκρασία δωματίου.Είναι ο πυρήνας του μη ψυχόμενου συστήματος θερμικής απεικόνισης.Τα πιο κοινά θερμοευαίσθητα υλικά περιλαμβάνουν το οξείδιο του βαναδίου (Vox) και το άμορφο πυρίτιο (a-Si).Το υλικό οξειδίου του βαναδίου είναι η κύρια επιλογή στην τρέχουσα αγορά.έχει υψηλό συντελεστή αντοχής στη θερμοκρασία και υψηλή θερμική ευαισθησία.
2. Αρχή εργασίας της συστοιχίας εστιακού επιπέδου υπερύθρου
Μια σειρά φωτοευαίσθητων στοιχείων είναι διατεταγμένη στον ανιχνευτή συστοιχίας εστιακού επιπέδου.Οι υπέρυθρες ακτίνες που εκπέμπονται από το άπειρο απεικονίζονται σε αυτά τα φωτοευαίσθητα στοιχεία της διάταξης εστιακού επιπέδου μέσω του οπτικού συστήματος.Ο ανιχνευτής μετατρέπει το φωτεινό σήμα σε ηλεκτρικό σήμα και εκτελεί ολοκληρωμένη ενίσχυση, δειγματοληψία, buffer εξόδου και σύστημα πολυπλεξίας και τελικά αποστέλλεται στο σύστημα παρακολούθησης για να σχηματίσει μια εικόνα.
