Γρήγορη Ενσωμάτωση Ανάλυση 1280×1024 Βήμα Pixel 10μm Ρυθμιζόμενος Ρυθμός Καρέ 1~100Hz Ψυχόμενη Μονάδα Κάμερας Υπέρυθρης Ακτινοβολίας

  • Fast Integration 1280×1024 Resolution 10μm Pixel Pitch 1~100Hz Adjustable Frame Rate Cooled Infrared Camera Module
Τόπος καταγωγής Wuhan, επαρχία Hubei, Κίνα
Μάρκα SensorMicro
Πιστοποίηση ISO9001:2015; RoHS; Reach
Αριθμό μοντέλου EYAS G1210HMF
Ποσότητα παραγγελίας min 1 Τεμάχιο
Τιμή Διαπραγματεύσιμος
Όροι πληρωμής T/T
Λεπτομέρειες
Ψήφισμα 1280x1024 Pixel Pitch 10μm
NETD 20 mK(F2); 25mK(F4) Φασματικό εύρος 3,7~4,8μm MW
Μέγεθος 102×87×57 χιλιοστά Ρυθμός καρέ 1~100Hz Ρυθμιζόμενο
Επισημαίνω

Μονάδες IR Cooled Camera Modules 12um

,

149x58
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

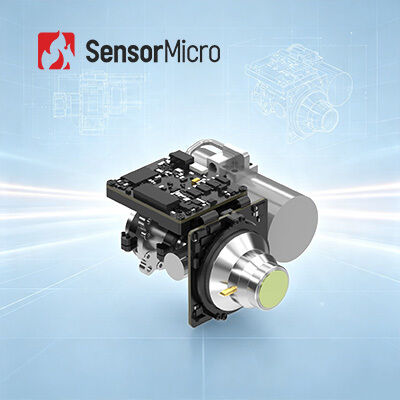

Ενότητα κάμερας υπερύθρων με ψύξη IR για γρήγορη ενσωμάτωση EYAS G1210HMF Mega Pixel 1280×1024/10μm
Επισκόπηση προϊόντος

Το EYAS G1210HMF ενσωματώνει έναν ψυχόμενο υπέρυθρο ανιχνευτή MWIR megapixel HOT 1280×1024/10μm με πλακέτα κυκλώματος AD, εξοπλισμένο με γραμμικό κρυοψυκτήρα Stirling υψηλής απόδοσης. Υποστηρίζει μετατροπή αναλογικών σημάτων σε ψηφιακές ροές βίντεο σε πραγματικό χρόνο και ενσωματώνει λειτουργίες τροφοδοσίας κίνησης και χρονισμού ελέγχου, επιτρέποντας γρήγορη ενσωμάτωση στην πλατφόρμα του συστήματος.

Αυτό βοηθά τους πελάτες OEM να πραγματοποιούν αποτελεσματικά δοκιμές και επικύρωση ανιχνευτών, απλοποιώντας σημαντικά την ενσωμάτωση του συστήματος και επιταχύνοντας την πρόοδο ανάπτυξης. Χάρη στην τεχνολογία HOT, το EYAS G1210HMF επιτυγχάνει βελτιστοποιημένο SWaP (μέγεθος, βάρος και ισχύ) διατηρώντας παράλληλα υψηλή απόδοση, καθιστώντας το ιδανικό για ενσωματωμένες εφαρμογές με απαιτητικές προδιαγραφές για την ποιότητα εικόνας και την αξιοπιστία.

Βασικά Χαρακτηριστικά
  • Ευκρίνεια Megapixel, Γρήγορη Ανάπτυξη: Αναπτύχθηκε με βάση έναν ψυχόμενο υπέρυθρο ανιχνευτή MWIR megapixel HOT 1280×1024/10μm, παρέχοντας ανώτερες λεπτομέρειες απεικόνισης με ενσωματωμένο κύκλωμα AD για γρήγορη ενσωμάτωση στην πλατφόρμα
  • Τεχνολογία HOT, Βελτιστοποίηση SWaP: Η θερμοκρασία λειτουργίας του επιπέδου εστίασης αυξήθηκε στους 150K με ελάχιστο μέγεθος (≤102×87×57mm), ελαφρύ σχεδιασμό (390g) και χαμηλή κατανάλωση ενέργειας (6W)
  • Εξαιρετική Απόδοση, Εύκολη Ενσωμάτωση: Ρυθμιζόμενος ρυθμός καρέ από 1-100 Hz για λήψη κινούμενων στόχων, η διεπαφή CameraLink εξάγει ακατέργαστα δεδομένα 16-bit με έλεγχο μέσω σειριακής θύρας
Τεχνικές Προδιαγραφές
Μοντέλο EYAS G1210HMF
Ανάλυση 1280×1024
Μέγεθος Pixel 10μm
Φασματική Απόκριση 3.7μm±0.2μm～4.8μm±0.2μm
NETD Υπέρυθρου Ανιχνευτή (23℃) 20mK(F2)
25mK(F4)
Ρυθμός Καρέ 1~100Hz, ρυθμιζόμενος (50Hz από προεπιλογή)
Λειτουργία Εργασίας Λειτουργίες Ενσωμάτωσης Snapshot, ITR/IWR, Anti-blooming, Λειτουργία Παραθύρου
Ψηφιακό Βίντεο 16 bit CameraLink (Λειτουργία CameraLink DualBase)
Εξωτερικός Συγχρονισμός CC1: Εξωτερικός συγχρονισμός καρέ
Επικοινωνία CameraLink UART(Προεπιλογή)/ RS232(προσαρμόσιμο)
Ρυθμός Baud: 9600bps(Προεπιλογή)
Τροφοδοτικό Πλακέτα AD: 5V
Κρυοψυκτήρας: 12V
Σταθερή Ισχύς (23℃) ≤6W
Χρόνος Ψύξης (23℃) ≤3min
Μέγεθος 102×87×57 mm
Βάρος ≤390 g
Θερμοκρασία Λειτουργίας -40℃~+71℃
Βιομηχανικές Εφαρμογές

Η μονάδα θερμικής απεικόνισης EYAS G1210HMF χρησιμοποιείται ευρέως σε πολλούς τομείς όπως ο Μη Καταστροφικός Έλεγχος (NDT), η Περιβαλλοντική Παρακολούθηση, η Επιτήρηση Μεγάλης Εμβέλειας, η Επιστημονική Έρευνα και άλλα.

Σχετικά με την SensorMicro

Η SensorMicro ιδρύθηκε με μια απλή αλλά ισχυρή πεποίθηση: Η καινοτομία πρέπει να εξυπηρετεί πραγματικές ανάγκες. Υπάρχουμε για να δώσουμε τη δυνατότητα σε ανθρώπους και συστήματα να βλέπουν πέρα από την επιφάνεια — στα μοτίβα, τα προβλήματα και τις δυνατότητες που βρίσκονται από κάτω.

Μετατρέποντας την αόρατη θερμότητα σε ορατή αλήθεια, βοηθάμε τις βιομηχανίες να λαμβάνουν πιο έξυπνες αποφάσεις, να προστατεύουν ό,τι έχει μεγαλύτερη σημασία και να πλοηγούνται στην πολυπλοκότητα με σαφήνεια. Η δραστηριότητά μας καλύπτει την ασφάλεια, την πυρόσβεση, τη βιομηχανική επιθεώρηση, την ιατρική περίθαλψη, την μηχανική όραση, την περιβαλλοντική παρακολούθηση και βασικές πτυχές της ουδετερότητας άνθρακα.

Συχνές Ερωτήσεις
Εφαρμογή Ανιχνευτή Υπερύθρων LWIR, MWIR/LWIR Διπλής Χρωματικής Ψύξης

Στην τεχνολογία θερμικής απεικόνισης υπερύθρων, οι ανιχνευτές μακρών κυμάτων έχουν ισχυρή διείσδυση μέσω σκονισμένων ατμοσφαιρών και δεν διαταράσσονται από φαινόμενα ηλιακής αντανάκλασης και ανακλάσεις φωτός. Μπορεί να επιτευχθεί εξαιρετική ποιότητα εικόνας σε διάφορα σύνθετα περιβάλλοντα, όπως οχήματα που κινούνται σε σκονισμένες ατμόσφαιρες, πλοία που πλέουν σε νερό με ανακλαστικό φως και αεροσκάφη που πετούν μέσα από σύννεφα.

Ο διπλής χρωματικής ψυχόμενος υπέρυθρος ανιχνευτής συνδυάζει τα πλεονεκτήματα της ανίχνευσης μεσαίων και μακρών κυμάτων σε μία ψυχόμενη διάταξη υπέρυθρου ανιχνευτή, η οποία μπορεί να εκτελέσει ταυτόχρονα απεικόνιση υψηλής απόδοσης σε διπλές ζώνες κυμάτων, μειώνοντας σημαντικά τον ρυθμό ψευδών συναγερμών. Μπορεί να χρησιμοποιηθεί για την ανίχνευση σύνθετων υποβάθρων και την παρακολούθηση στόχων υψηλής ταχύτητας.
