Cooled IR Module Detector Core 1280x1024 12μM για παρακολούθηση μεγάλης εμβέλειας

Τόπος καταγωγής Wuhan, επαρχία Hubei, Κίνα
Μάρκα GST
Πιστοποίηση ISO9001:2015; RoHS; Reach
Αριθμό μοντέλου GAVIN1212
Ποσότητα παραγγελίας min 1 Τεμάχιο
Τιμή Negotiable
Όροι πληρωμής L/C, T/T

Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.

x
Λεπτομέρειες
Υψηλή ανάλυση 1280x1024 Pixel Pitch 12μm
Ρυθμός καρέ 50Hz/100Hz NETD ≤20mK
Μέγεθος 165x86x107mm Φασματικό εύρος 3,7~4,8μm MW
Υψηλό φως

Πυρήνας μονάδας ανιχνευτή 1280x1024

,

μονάδα ανιχνευτή IR με ψύξη 12 uM

Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

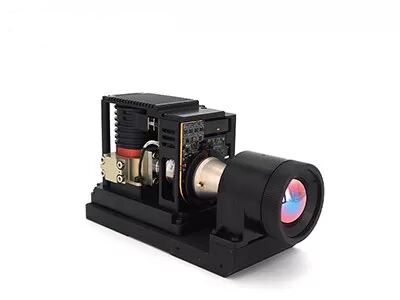

Megapixel GAVIN1212 Cooled Camera Core



Cooled IR Module Detector Core 1280x1024 12μM για παρακολούθηση μεγάλης εμβέλειας



περιγραφή προϊόντος



Η μονάδα θερμικής κάμερας υψηλής ανάλυσης GAVIN1212 ενσωματώνει ανιχνευτή MWIR με ψύξη μεγάλης συστοιχίας 1280x1024/12μm.Διάφοροι αλγόριθμοι επεξεργασίας εικόνας είναι ενσωματωμένοι στα ηλεκτρονικά GAVIN1212 για την παραγωγή καθαρών εικόνων υπερύθρων στο απόλυτο σκοτάδι ή σε κακές καιρικές συνθήκες.Μπορεί να ανιχνεύει και να αναγνωρίζει κινδύνους και απειλές σε μεγάλη απόσταση, ενώ παρουσιάζει περισσότερες λεπτομέρειες στόχων σε μικρή απόσταση.



Με μια μεγάλη σειρά ανάλυσης 1280x1024 μπορεί να πραγματοποιήσει ευρύτερο οπτικό πεδίο και να παρέχει περισσότερες λεπτομέρειες εικόνας.Το μειωμένο μέγεθος pixel 12 μm προσφέρει καλύτερη χωρική ανάλυση και ταιριάζει με μικρότερη εστίαση οπτικού φακού για την επίτευξη της ίδιας αποστολής εμβέλειας.Είναι ιδανική επιλογή για τον ολοκληρωτή συστημάτων EO-IR να σχεδιάζει το ωφέλιμο φορτίο του για εφαρμογές αερομεταφερόμενες ή πλοιοκτήτες.



Κύρια χαρακτηριστικά



Εικόνες Mega Pixel
• 1280×1024 υψηλής ευκρίνειας για μεγαλύτερο FOV και μεγαλύτερη απόσταση
• Μέγεθος pixel 12μm για καλύτερη χωρική ανάλυση



Αιχμηρή καθαρή ποιότητα
• Καλή ομοιομορφία, αποτελεσματικός ρυθμός εικονοστοιχείων (99,5%)
• Υψηλή ευαισθησία, NETD≤20mK



Γρήγορη ενσωμάτωση
• Υποστήριξη διεπαφής Cameralink, έξοδος δεδομένων εικόνας RAW/YUV
• Διάφορες οπτικές διαμορφώσεις συνεχούς ζουμ είναι προαιρετικές



Προδιαγραφές προϊόντος



Μοντέλο GAVIN1212
Απόδοση ανιχνευτή υπερύθρων
Ανάλυση 1280x1024
Pixel Pitch 12μm
Κρυοψύκτη RS058F
Φασματικό εύρος 3,7μm~4,8μm MW
Χρόνος ψύξης (20°C) ≤8 λεπτά
NETD (20°C) ≤20mK
ΕΠΕΞΕΡΓΑΣΙΑ ΕΙΚΟΝΑΣ
Ρυθμός καρέ 50Hz/100Hz
Λειτουργία Dimming Γραμμικό/Ιστόγραμμα/Μικτό
Ψηφιακό ζουμ ×1/×2/×4
Κατεύθυνση εικόνας Αναστροφή οριζόντια/Κάθετα/Διαγώνια
Αλγόριθμος εικόνας NUC/AGC/IDE
Ηλεκτρικές Προδιαγραφές
Τυπική εξωτερική διεπαφή J30JZ 25pin;Ειδική διεπαφή εξόδου HDMI
Αναλογικό βίντεο /
Ψηφιακό βίντεο Έξοδος HDMI: YUV
Έξοδος Cameralink: 16bit RAW/YUV
Εξωτερικός συγχρονισμός

Εξωτερικός συγχρονισμός πλαισίου: RS422



Επικοινωνία RS422, 115200bps
Παροχή ηλεκτρικού ρεύματος 24V±1V
Σταθερή κατανάλωση ρεύματος 16W
Διάσταση (mm) 165x86x107
Βάρος ≤1600 γρ
Θερμοκρασία λειτουργίας -40°C ~ +60°C
Μέγεθος κραδασμών Δόνηση: GJB Μεταφορά υψηλής ταχύτητας τοποθετημένη σε όχημα
Σοκ: Ημιημιτονοειδές κύμα, 40 g 11 ms, 3 Άξονες 6 Κατεύθυνση 3 φορές το καθένα
Οπτικός φακός
Προαιρετικός φακός Συνεχές ζουμ: 37,5~750mm/F4
Σταθερό ζουμ: 19mm/F2;40mm/F2;240mm/F2



Βιομηχανικές Εφαρμογές



Η μονάδα θερμικής υπέρυθρης κάμερας GAVIN1212 χρησιμοποιείται ευρέως σε πολλούς τομείς όπως το σύστημα απομακρυσμένης παρακολούθησης, το σύστημα ενίσχυσης όρασης πτήσης, το ωφέλιμο φορτίο πολλαπλών αισθητήρων κ.λπ.



Cooled IR Module Detector Core 1280x1024 12μM για παρακολούθηση μεγάλης εμβέλειας 0



Λύσεις ανίχνευσης υπερύθρων



Cooled IR Module Detector Core 1280x1024 12μM για παρακολούθηση μεγάλης εμβέλειας 1



Συχνές ερωτήσεις



1. Εφαρμογή Ανιχνευτή Υπέρυθρων Ψυκτών Μονοχρωμίας LWIR, MWIR/LWIR



Στην τεχνολογία υπέρυθρης θερμικής απεικόνισης, οι θερμικοί ανιχνευτές μακρών κυμάτων έχουν ισχυρή διείσδυση μέσα από σκονισμένες ατμόσφαιρες, δεν διαταράσσονται από εφέ λάμψης του ήλιου και αντανακλάσεις φωτός.Εξαιρετική ποιότητα εικόνας μπορεί να ληφθεί σε διάφορα περίπλοκα περιβάλλοντα, όπως η οδήγηση οχημάτων στη σκονισμένη ατμόσφαιρα, τα πανιά του πλοίου στο νερό με ανακλαστικό φως και το αεροσκάφος που πετά μέσα από το σύννεφο.



Ο ανιχνευτής υπερύθρων με ψύξη διπλού χρώματος συνδυάζει τα πλεονεκτήματα της ανίχνευσης μεσαίου και μεγάλου κύματος σε ένα ψυχρό συγκρότημα ανιχνευτή υπερύθρων, το οποίο μπορεί ταυτόχρονα να εκτελέσει απεικόνιση υψηλής απόδοσης στις ζώνες κυμάτων μονομαχίας, μειώνοντας σημαντικά τον ρυθμό ψευδούς συναγερμού.Μπορεί να χρησιμοποιηθεί για την ανίχνευση πολύπλοκων υποβάθρων και την παρακολούθηση κινούμενων στόχων υψηλής ταχύτητας.
