Γρήγορη ενσωμάτωση MCT MWIR Cooled Thermal Module σε Drones 50Hz/100Hz
Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.
xΑνάλυση | 640x512 / 15μm | NETD | ≤20mK |
---|---|---|---|
Φασματικό εύρος | 3,7~4,8μm MW | Ρυθμός καρέ | 50Hz/100Hz |
Μέγεθος | 125x92x67mm | Βάρος | ≤650 γρ |
Υψηλό φως | Ψύξη θερμικής μονάδας σε drones,MWIR Cooled Thermal Module 100Hz |

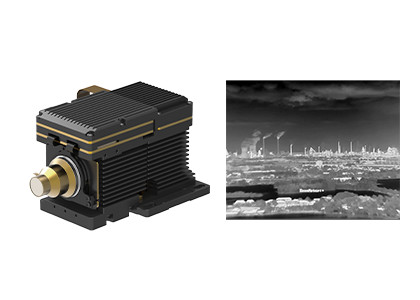

Γρήγορη ενσωμάτωση MCT MWIR Cooled Thermal Module Into Drones 640x512 15μM
Το GAVIN615B είναι μια μονάδα θερμικής απεικόνισης με ψύξη μεσαίου κύματος που αναπτύχθηκε από την Global Sensor Technology (GST).Αποτελείται από έναν ανιχνευτή υπερύθρων 640x512 / 15 μm HgCdTe MWIR με κρυοψύκτη RS046, ηλεκτρονικά στοιχεία υλικού και διάφοροι αλγόριθμοι επεξεργασίας εικόνας έχουν ήδη ενσωματωθεί για να παρουσιάζουν ευκρινείς και καθαρές θερμικές εικόνες.
Διαμορφωμένο με κρυοψύκτη RS046, το GAVIN615B είναι πολύ συμπαγές σε μέγεθος, έχει διαστάσεις 125x92x67 χιλιοστά και ζυγίζει λιγότερο από 650 g σε βάρος.Η σταθερή του κατανάλωση ενέργειας είναι τόσο χαμηλή όσο 12w.Με τη βιομηχανική τυπική διεπαφή κάμερας σύνδεσης, η υπέρυθρη κάμερα ή ο ενοποιητής συστήματος μπορούν να σχεδιάσουν ή να ενσωματώσουν τη δική τους πλήρη κάμερα εύκολα με βάση τη μονάδα θερμικής απεικόνισης GAVIN615B.
- Υψηλή ευαισθησία, NETD≤20mK
- Ανίχνευση μεγάλης εμβέλειας
- Ρυθμιζόμενος ρυθμός καρέ
- Εύκολη ενσωμάτωση στο σύστημα
Μοντέλο | GAVIN615B |
Απόδοση ανιχνευτή υπερύθρων | |
Ανάλυση | 640x512 |
Pixel Pitch | 15μm |
Κρυοψύκτη | RS046 |
Φασματικό εύρος | 3,7μm~4,8μm MW |
Χρόνος ψύξης (20°C) | ≤7 λεπτά |
NETD (20°C) | ≤20mK |
ΕΠΕΞΕΡΓΑΣΙΑ ΕΙΚΟΝΑΣ | |
Ρυθμός καρέ | 50Hz/100Hz |
Λειτουργία Dimming | Γραμμικό/Ιστόγραμμα/Μικτό |
Ψηφιακό ζουμ | ×1/×2/×4 |
Κατεύθυνση εικόνας | Αναστροφή οριζόντια/Κάθετα/Διαγώνια |
Αλγόριθμος εικόνας | NUC/AGC/IDE |
Ηλεκτρικές Προδιαγραφές | |
Τυπική εξωτερική διεπαφή | J30JZ 25 ακίδων |
Αναλογικό βίντεο | ΦΙΛΑΡΑΚΟΣ |
Ψηφιακό βίντεο | 16bit RAW/YUV: Έξοδος 16bit DVP/Cameralink |
Εξωτερικός συγχρονισμός | Εξωτερικός συγχρονισμός πλαισίου: Επίπεδο RS422 |
Επικοινωνία | RS422, 115200bps |
Παροχή ηλεκτρικού ρεύματος | 20~28VDC |
Σταθερή κατανάλωση ρεύματος | 12W |
Διάσταση (mm) | 125×92×67 |
Βάρος | ≤650 γρ |
Θερμοκρασία λειτουργίας | -40°C ~ +60°C |
Μέγεθος κραδασμών | Δόνηση: GJB Μεταφορά υψηλής ταχύτητας τοποθετημένη σε όχημα Σοκ: Ημιημιτονοειδές κύμα, 40 g 11 ms, 3 Άξονες 6 Κατεύθυνση 3 φορές το καθένα |
Οπτικός φακός | |
Προαιρετικός φακός | Συνεχές ζουμ 60~240mm/F4 15~300mm/F4 21~420mm/F4 35~690mm/F4 |
Η μονάδα θερμικής υπέρυθρης κάμερας GAVIN615B χρησιμοποιείται ευρέως σε πολλούς τομείς όπως το σύστημα απομακρυσμένης παρακολούθησης, το σύστημα ενίσχυσης όρασης πτήσης, το ωφέλιμο φορτίο πολλαπλών αισθητήρων κ.λπ.
1. Εφαρμογή Ανιχνευτή Υπέρυθρων Ψυκτών Μονοχρωμίας LWIR, MWIR/LWIR
Στην τεχνολογία υπέρυθρης θερμικής απεικόνισης, οι θερμικοί ανιχνευτές μακρών κυμάτων έχουν ισχυρή διείσδυση μέσα από σκονισμένες ατμόσφαιρες, δεν διαταράσσονται από εφέ λάμψης του ήλιου και αντανακλάσεις φωτός.Εξαιρετική ποιότητα εικόνας μπορεί να ληφθεί σε διάφορα περίπλοκα περιβάλλοντα, όπως η οδήγηση οχημάτων στη σκονισμένη ατμόσφαιρα, τα πανιά του πλοίου στο νερό με ανακλαστικό φως και το αεροσκάφος που πετά μέσα από το σύννεφο.
Ο ανιχνευτής υπερύθρων με ψύξη διπλού χρώματος συνδυάζει τα πλεονεκτήματα της ανίχνευσης μεσαίου και μεγάλου κύματος σε ένα ψυχρό συγκρότημα ανιχνευτή υπερύθρων, το οποίο μπορεί ταυτόχρονα να εκτελέσει απεικόνιση υψηλής απόδοσης στις ζώνες κυμάτων μονομαχίας, μειώνοντας σημαντικά τον ρυθμό ψευδούς συναγερμού.Μπορεί να χρησιμοποιηθεί για την ανίχνευση πολύπλοκων υποβάθρων και την παρακολούθηση κινούμενων στόχων υψηλής ταχύτητας.
