MCT MWIR Mid Wave Cooled Thermal Imaging Module 640x512 15μM

Τόπος καταγωγής Wuhan, επαρχία Hubei, Κίνα
Μάρκα GST
Πιστοποίηση ISO9001:2015; RoHS; Reach
Αριθμό μοντέλου GAVIN615B
Ποσότητα παραγγελίας min 1 Τεμάχιο
Τιμή Negotiable
Όροι πληρωμής L/C, T/T

Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.

x
Λεπτομέρειες
Ανάλυση 640x512 / 15μm NETD ≤20mK
Φασματικό εύρος 3,7~4,8μm MW Ρυθμός καρέ 50Hz/100Hz
Μέγεθος 125x92x67mm Βάρος ≤650 γρ
Υψηλό φως

Cooled Thermal Imaging Module 640x512

,

MCT Mid Wave Thermal Imaging Module

Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

Γρήγορη ενσωμάτωση MCT MWIR Cooled Thermal Module Into Drones 640x512 15μM

περιγραφή προϊόντος

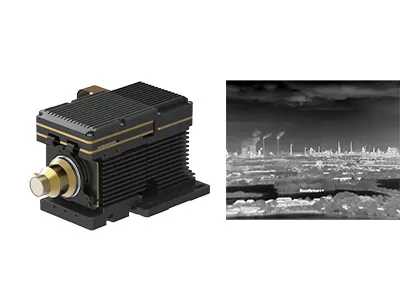

Το GAVIN615B είναι μια μονάδα θερμικής απεικόνισης με ψύξη μεσαίου κύματος που αναπτύχθηκε από την Global Sensor Technology (GST).Αποτελείται από έναν ανιχνευτή υπερύθρων 640x512 / 15 μm HgCdTe MWIR με κρυοψύκτη RS046, ηλεκτρονικά στοιχεία υλικού και διάφοροι αλγόριθμοι επεξεργασίας εικόνας έχουν ήδη ενσωματωθεί για να παρουσιάζουν ευκρινείς και καθαρές θερμικές εικόνες.



Διαμορφωμένο με κρυοψύκτη RS046, το GAVIN615B είναι πολύ συμπαγές σε μέγεθος, έχει διαστάσεις 125x92x67 χιλιοστά και ζυγίζει λιγότερο από 650 g σε βάρος.Η σταθερή του κατανάλωση ενέργειας είναι τόσο χαμηλή όσο 12w.Με τη βιομηχανική τυπική διεπαφή κάμερας σύνδεσης, η υπέρυθρη κάμερα ή ο ενοποιητής συστήματος μπορούν να σχεδιάσουν ή να ενσωματώσουν τη δική τους πλήρη κάμερα εύκολα με βάση τη μονάδα θερμικής απεικόνισης GAVIN615B.



Παρέχει διάφορους φακούς συνεχούς ζουμ για τους πελάτες να επιλέξουν από: 60~240mm/F4;15~300mm/F4;21~420mm/F4;35~690mm/F4, που είναι κατάλληλο για εφαρμογές παρακολούθησης μεγάλης εμβέλειας.

Κύρια χαρακτηριστικά



- Υψηλή ευαισθησία, NETD≤20mK

- Ανίχνευση μεγάλης εμβέλειας

- Ρυθμιζόμενος ρυθμός καρέ

- Εύκολη ενσωμάτωση στο σύστημα



Προδιαγραφές προϊόντος



Μοντέλο GAVIN615B
Απόδοση ανιχνευτή υπερύθρων
Ανάλυση 640x512
Pixel Pitch 15μm
Κρυοψύκτη RS046
Φασματικό εύρος 3,7μm~4,8μm MW
Χρόνος ψύξης (20°C) ≤7 λεπτά
NETD (20°C) ≤20mK
ΕΠΕΞΕΡΓΑΣΙΑ ΕΙΚΟΝΑΣ
Ρυθμός καρέ 50Hz/100Hz
Λειτουργία Dimming Γραμμικό/Ιστόγραμμα/Μικτό
Ψηφιακό ζουμ ×1/×2/×4
Κατεύθυνση εικόνας Αναστροφή οριζόντια/Κάθετα/Διαγώνια
Αλγόριθμος εικόνας NUC/AGC/IDE
Ηλεκτρικές Προδιαγραφές
Τυπική εξωτερική διεπαφή J30JZ 25 ακίδων
Αναλογικό βίντεο ΦΙΛΑΡΑΚΟΣ
Ψηφιακό βίντεο 16bit RAW/YUV: Έξοδος 16bit DVP/Cameralink
Εξωτερικός συγχρονισμός Εξωτερικός συγχρονισμός πλαισίου: Επίπεδο RS422
Επικοινωνία RS422, 115200bps
Παροχή ηλεκτρικού ρεύματος 20~28VDC
Σταθερή κατανάλωση ρεύματος 12W
Διάσταση (mm) 125×92×67
Βάρος ≤650 γρ
Θερμοκρασία λειτουργίας -40°C ~ +60°C
Μέγεθος κραδασμών Δόνηση: GJB Μεταφορά υψηλής ταχύτητας τοποθετημένη σε όχημα
Σοκ: Ημιημιτονοειδές κύμα, 40 g 11 ms, 3 Άξονες 6 Κατεύθυνση 3 φορές το καθένα
Οπτικός φακός
Προαιρετικός φακός Συνεχές ζουμ
60~240mm/F4
15~300mm/F4
21~420mm/F4
35~690mm/F4



Βιομηχανικές Εφαρμογές



Η μονάδα θερμικής υπέρυθρης κάμερας GAVIN615B χρησιμοποιείται ευρέως σε πολλούς τομείς όπως το σύστημα απομακρυσμένης παρακολούθησης, το σύστημα ενίσχυσης όρασης πτήσης, το ωφέλιμο φορτίο πολλαπλών αισθητήρων κ.λπ.



MCT MWIR Mid Wave Cooled Thermal Imaging Module 640x512 15μM 0



Σχετικά με το υπέρυθρο GST



MCT MWIR Mid Wave Cooled Thermal Imaging Module 640x512 15μM 1

Συχνές ερωτήσεις



1. Αρχή Εργασίας της Οπτικής Απεικόνισης Αερίου

Η κάμερα απεικόνισης οπτικού αερίου μπορεί γρήγορα να ανιχνεύσει το αέριο χωρίς να σταματήσει προσωρινά τη γραμμή παραγωγής εντοπίζοντας τη διαφορά υπέρυθρης ακτινοβολίας μεταξύ του αερίου και του φόντου και οπτικοποιώντας το αέριο εάν υπάρχει διαρροή και εντοπίζοντας με ακρίβεια την πηγή διαρροής.



2. Εφαρμογή Οπτικής Απεικόνισης Αερίου

Η ανάπτυξη και η ενσωμάτωση λύσης οπτικής απεικόνισης αερίου που βασίζεται σε ανιχνευτές υπερύθρων και θερμικές μονάδες GST έχει πολύ ώριμη και ευρέως εφαρμοσμένη σε διάφορες βιομηχανίες για την επίλυση διαφόρων προβλημάτων διαρροής αερίου για πελάτες, όπως πετρέλαιο, φυσικό αέριο, χημική βιομηχανία, ηλεκτρική ενέργεια και προστασία του περιβάλλοντος παρακολούθηση και συνεισφορά σημαντικά στην προστασία του περιβάλλοντος, στην εξοικονόμηση ενέργειας, στην ασφαλή παραγωγή και στην επαγγελματική υγεία.
