Κέντρο θερμικής μονάδας υπεριώδους ακτινοβολίας με ψύξη μεγάλης εμβέλειας ανίχνευσης με ανάλυση 1280x1024 και πλάτος εικονοστοιχείων 12μm

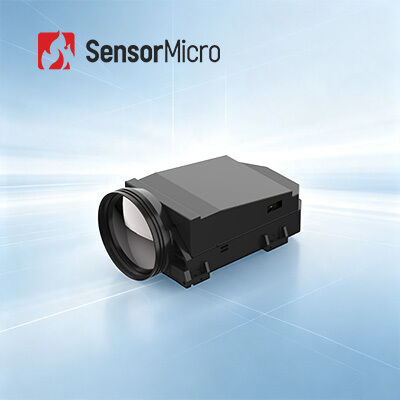

  • Long Range Detection Cooled IR Thermal Module Core with 1280x1024 Resolution and 12μm Pixel Pitch
  • Long Range Detection Cooled IR Thermal Module Core with 1280x1024 Resolution and 12μm Pixel Pitch
Τόπος καταγωγής Κίνα
Μάρκα SensorMicro
Πιστοποίηση ISO9001:2015; RoHS; Reach
Αριθμό μοντέλου GAVIN GC1212MA
Ποσότητα παραγγελίας min 1 τεμάχιο
Τιμή Διαπραγματεύσιμος
Όροι πληρωμής T/T
Λεπτομέρειες
Υψηλής ευκρίνειας 1280x1024 Pixel Pitch 12μm
Ρυθμός καρέ 50Hz NETD 18mK(F2/F4)
Κρυοψύκτη RS058 Φασματικό εύρος 3,7~4,8μm MW
Επισημαίνω

Μονάδα ανιχνευτή υπέρυθρων πυρήνα 12um

,

μονάδα ανιχνευτή υπερύθρων 1280x1024
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

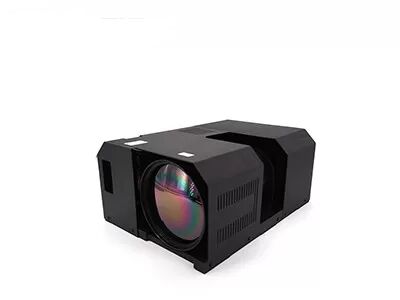

Διάγνωση μεγάλης εμβέλειας με ψύξη IR θερμική μονάδα πυρήνα 1280x1024 12μm
Επισκόπηση του προϊόντος

Ο πυρήνας της κάμερας υπέρυθρου με ψύξη MWIR GAVIN GC1212MA HD διαθέτει αυτο-αναπτυγμένο ανιχνευτή ψύξης MWIR 1280*1024/12μm,που παρέχει τέσσερις φορές τον αριθμό των pixel ενός συμβατικού ανιχνευτή 640*512 εντός της ίδιας ενεργής περιοχής εικόναςΑυτό επιτρέπει ένα ευρύτερο οπτικό πεδίο και αποκαλύπτει περισσότερες λεπτομέρειες της εικόνας.

Εφοδιασμένο με πολλαπλούς αλγόριθμους επεξεργασίας εικόνας, παρέχει εικόνες υψηλής ευκρίνειας απευθείας, κατάλληλες για ανίχνευση στόχων σε όλες τις καιρικές συνθήκες υπό διάφορες συνθήκες ορατότητας και σκληρά περιβάλλοντα.Μπορεί να ανιχνεύσει και να αναγνωρίσει κινδύνους και απειλές σε μεγάλη απόσταση ενώ παρουσιάζει περισσότερες λεπτομέρειες στόχου σε μικρή απόσταση.

Με μεγάλη ανάλυση 1280x1024 μπορεί να συνειδητοποιήσει ευρύτερο οπτικό πεδίο και να παρέχει περισσότερες λεπτομέρειες εικόνας.Το μειωμένο μέγεθος των pixel 12μm προσφέρει καλύτερη χωρική ανάλυση και ταιριάζει με τη μικρότερη εστίαση των οπτικών φακών για την επίτευξη της ίδιας αποστολής.

Βασικά χαρακτηριστικά
  • Μεγάλη ανάλυση, εξαιρετική ποιότητα εικόνας- Ενεργοποιείται από έναν ανιχνευτή υπέρυθρου 1280*1024/12μm που ψύχεται μεσαίου κύματος για απότομη, λεπτομερή θερμική απεικόνιση.και βελτίωση της άκρης (EE) για ανώτερη σαφήνεια.
  • Υψηλή αξιοπιστία, ανώτερη ευαισθησία- Η τεχνολογία θερμικής απεικόνισης με ψύξη μέσου κύματος εξασφαλίζει εξαιρετική προσαρμοστικότητα και συνέπεια σε όλες τις εφαρμογές.
  • Εύκολη ενσωμάτωση, ευέλικτη διαμόρφωση- Υποστηρίζει CameraLink διεπαφή με έξοδο δεδομένων εικόνας RAW / YUV. Πολλές συνεχείς οπτικές διαμορφώσεις ζουμ διαθέσιμες για διαφορετικές ανάγκες.
Προδιαγραφές προϊόντος
Σχήμα GAVIN GC1212MA
Απόφαση 1280*1024
Μέγεθος pixel 12 μm
Κρυοψυκτικό RS058
Φασματική ανταπόκριση 30,7μm±0,2μm·4,8μm±0,2μm
Διάγνωση υπεριώδους ακτινοβολίας NETD ((23°C) 18mK ((F2/F4)
Ποσοστό καρέ 50Hz
Τρόπος εξασθένισης Γραμμικό/Ιστογράφημα/Μικτό
Ψηφιακό ζουμ 1* έως 8* συνεχής ψηφιακή ζουμ
Κατεύθυνση εικόνας Οριζόντια/κατά κάθετη/διαγώνια αναστροφή
Αλγόριθμος εικόνας DRC, Μείωση θορύβου 2D/3D εικόνας, EE
Τυπική εξωτερική διεπαφή J30JZ 25-pin HDMI αφιερωμένη διεπαφή εξόδου
Αναλογικό βίντεο PAL/NTSC
Ψηφιακό βίντεο Πρότυπο: DVP
Εναλλακτική επιλογή: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/Μια-τρόπου οπτική ίνα/πολυτρόπου οπτική ίνα
Εξωτερική συγχρονισμός Πρότυπο: LV-TTL
Επιλογή: RS422/LVDS
Επικοινωνία Πρότυπο: USB2.0/LV-TTL
Επιλογή: RS422/CAN/USB3.0/GigE
Ηλεκτρική τροφοδοσία 24V±4V
Σταθερή κατανάλωση ενέργειας ((23°C) ≤ 11W
Χρόνος ψύξης ((23°C) ≤8 λεπτά
Μέγεθος ((mm) 149*58,5*80
Βάρος ((g) ≤ 680
Θέρμανση λειτουργίας -40°C~+71°C
Δονήσεις Δονήσεις: ένταση μεταφοράς υψηλής ταχύτητας. Κρούση: μισό κύμα sinus, 40g/11ms, 3 άξονες, 6 κατευθύνσεις, 3 φορές/κατεύθυνση
Επιλογές οπτικών φακών Σταθερή εστίαση: 19mm/F2
Συνεχή ζουμ: 60~360mm/F4, 37,5~750mm/F4, 100~1000mm/F4
Βιομηχανικές εφαρμογές

Η ενότητα θερμικής υπέρυθρης κάμερας GAVIN GC1212MA χρησιμοποιείται ευρέως σε πολλούς τομείς, όπως NDT, παρακολούθηση του περιβάλλοντος, παρακολούθηση μεγάλου βεληνεκούς, επιστημονική έρευνα κλπ.

Λύσεις ανίχνευσης υπέρυθρων
  • Υψηλή ευαισθησία και εξαιρετική απόδοση
  • Παγκόσμια κορυφαία τεχνολογία στην υπέρυθρη βιομηχανία
  • Διαφορετικοί ανιχνευτές υπέρυθρου διαθέσιμοι - Τόσο μη ψυγμένοι όσο και ψυγμένοι ανιχνευτές υπέρυθρου σε διαφορετικά μορφότυπα και μεγέθη pixel
  • Παραγωγή σε μεγάλες ποσότητες για να εξασφαλιστεί ταχεία παράδοση - Τρεις γραμμές παραγωγής με ετήσια παραγωγική ικανότητα έως εκατομμύρια ανιχνευτές
Συχνές Ερωτήσεις
1Αρχή λειτουργίας της οπτικής απεικόνισης αερίων

Η οπτική κάμερα απεικόνισης αερίων μπορεί να ανιχνεύσει γρήγορα το αέριο χωρίς να σταματήσει προσωρινά τη γραμμή παραγωγής προσδιορίζοντας τη διαφορά της υπέρυθρης ακτινοβολίας μεταξύ του αερίου και του φόντου.Οραματίζεται εάν υπάρχει διαρροή αερίου και εντοπίζει με ακρίβεια την πηγή διαρροής.

2Εφαρμογή της οπτικής απεικόνισης αερίων

Η ανάπτυξη και η ενσωμάτωση λύσεων οπτικής απεικόνισης αερίων με βάση τους ανιχνευτές υπέρυθρου SensorMicro και τις θερμικές ενότητες είναι ώριμες και εφαρμόζονται ευρέως σε διάφορες βιομηχανίες.Οι λύσεις αυτές αντιμετωπίζουν τα προβλήματα διαρροής αερίων στο πετρέλαιο, φυσικό αέριο, χημική βιομηχανία, ηλεκτρική ενέργεια και παρακολούθηση της προστασίας του περιβάλλοντος, συμβάλλοντας σημαντικά στην προστασία του περιβάλλοντος, τη διατήρηση της ενέργειας, την ασφαλή παραγωγή,και υγεία κατά την εργασία.
