Πυρήνας μονάδας κάμερας IR Cooled Monitoring 1280x1024 12μM

Τόπος καταγωγής Wuhan, επαρχία Hubei, Κίνα
Μάρκα GST
Πιστοποίηση ISO9001:2015; RoHS; Reach
Αριθμό μοντέλου GAVIN1212
Ποσότητα παραγγελίας min 1 τεμάχιο
Τιμή Negotiable
Όροι πληρωμής L/C, T/T

Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.

x
Λεπτομέρειες
Υψηλή ανάλυση 1280x1024 Pixel Pitch 12μm
Ρυθμός καρέ 50Hz/100Hz NETD ≤20mK
Μέγεθος 165x86x107mm Φασματικό εύρος 3,7~4,8μm MW
Υψηλό φως

IR Cooled Camera Module Core

,

1280x1024 Camera Module Core

,

IR Cooled Camera Module 12uM

Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

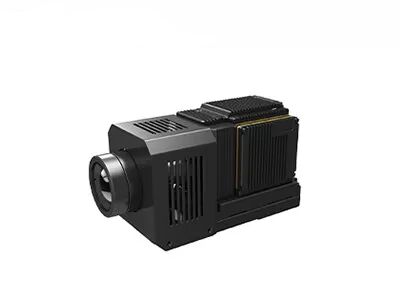

Megapixel GAVIN1212 Cooled Camera Core

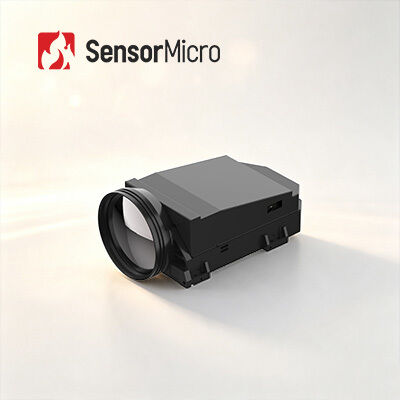

Cooled IR Module Detector Core 1280x1024 12μM για παρακολούθηση μεγάλης εμβέλειας



περιγραφή προϊόντος



Η μονάδα θερμικής κάμερας υψηλής ανάλυσης GAVIN1212 ενσωματώνει ανιχνευτή MWIR με ψύξη μεγάλης συστοιχίας 1280x1024/12μm.Διάφοροι αλγόριθμοι επεξεργασίας εικόνας είναι ενσωματωμένοι στα ηλεκτρονικά GAVIN1212 για την παραγωγή καθαρών εικόνων υπερύθρων στο απόλυτο σκοτάδι ή σε κακές καιρικές συνθήκες.Μπορεί να ανιχνεύει και να αναγνωρίζει κινδύνους και απειλές σε μεγάλη απόσταση, ενώ παρουσιάζει περισσότερες λεπτομέρειες στόχων σε μικρή απόσταση.



Με μια μεγάλη σειρά ανάλυσης 1280x1024 μπορεί να πραγματοποιήσει ευρύτερο οπτικό πεδίο και να παρέχει περισσότερες λεπτομέρειες εικόνας.Το μειωμένο μέγεθος pixel 12 μm προσφέρει καλύτερη χωρική ανάλυση και ταιριάζει με μικρότερη εστίαση οπτικού φακού για την επίτευξη της ίδιας αποστολής εμβέλειας.Είναι ιδανική επιλογή για τον ολοκληρωτή συστημάτων EO-IR να σχεδιάζει το ωφέλιμο φορτίο του για εφαρμογές αερομεταφερόμενες ή πλοιοκτήτες.



Κύρια χαρακτηριστικά



Εικόνες Mega Pixel
• 1280×1024 υψηλής ευκρίνειας για μεγαλύτερο FOV και μεγαλύτερη απόσταση
• Μέγεθος pixel 12μm για καλύτερη χωρική ανάλυση



Αιχμηρή καθαρή ποιότητα
• Καλή ομοιομορφία, αποτελεσματικός ρυθμός εικονοστοιχείων (99,5%)
• Υψηλή ευαισθησία, NETD≤20mK



Γρήγορη ενσωμάτωση
• Υποστήριξη διεπαφής Cameralink, έξοδος δεδομένων εικόνας RAW/YUV
• Διάφορες οπτικές διαμορφώσεις συνεχούς ζουμ είναι προαιρετικές



Προδιαγραφές προϊόντος



Μοντέλο GAVIN1212
Απόδοση ανιχνευτή υπερύθρων
Ανάλυση 1280x1024
Pixel Pitch 12μm
Κρυοψύκτη RS058F
Φασματικό εύρος 3,7μm~4,8μm MW
Χρόνος ψύξης (20°C) ≤8 λεπτά
NETD (20°C) ≤20mK
ΕΠΕΞΕΡΓΑΣΙΑ ΕΙΚΟΝΑΣ
Ρυθμός καρέ 50Hz/100Hz
Λειτουργία Dimming Γραμμικό/Ιστόγραμμα/Μικτό
Ψηφιακό ζουμ ×1/×2/×4
Κατεύθυνση εικόνας Αναστροφή οριζόντια/Κάθετα/Διαγώνια
Αλγόριθμος εικόνας NUC/AGC/IDE
Ηλεκτρικές Προδιαγραφές
Τυπική εξωτερική διεπαφή J30JZ 25pin;Ειδική διεπαφή εξόδου HDMI
Αναλογικό βίντεο /
Ψηφιακό βίντεο Έξοδος HDMI: YUV
Έξοδος Cameralink: 16bit RAW/YUV
Εξωτερικός συγχρονισμός

Εξωτερικός συγχρονισμός πλαισίου: RS422



Επικοινωνία RS422, 115200bps
Παροχή ηλεκτρικού ρεύματος 24V±1V
Σταθερή κατανάλωση ρεύματος 16W
Διάσταση (mm) 165x86x107
Βάρος ≤1600 γρ
Θερμοκρασία λειτουργίας -40°C ~ +60°C
Μέγεθος κραδασμών Δόνηση: GJB Μεταφορά υψηλής ταχύτητας τοποθετημένη σε όχημα
Σοκ: Ημιημιτονοειδές κύμα, 40 g 11 ms, 3 Άξονες 6 Κατεύθυνση 3 φορές το καθένα
Οπτικός φακός
Προαιρετικός φακός Συνεχές ζουμ: 37,5~750mm/F4
Σταθερό ζουμ: 19mm/F2;40mm/F2;240mm/F2



Βιομηχανικές Εφαρμογές



Η μονάδα θερμικής υπέρυθρης κάμερας GAVIN1212 χρησιμοποιείται ευρέως σε πολλούς τομείς όπως το σύστημα απομακρυσμένης παρακολούθησης, το σύστημα ενίσχυσης όρασης πτήσης, το ωφέλιμο φορτίο πολλαπλών αισθητήρων κ.λπ.



Πυρήνας μονάδας κάμερας IR Cooled Monitoring 1280x1024 12μM 0



Λύσεις ανίχνευσης υπερύθρων



Πυρήνας μονάδας κάμερας IR Cooled Monitoring 1280x1024 12μM 1



Συχνές ερωτήσεις



1. Πλεονεκτήματα της οπτικής απεικόνισης αερίου

Εξοικονόμηση χρόνου και αποτελεσματικότητα: υποστήριξη ανίχνευσης σε πραγματικό χρόνο μεγάλης κλίμακας, ταχεία θέση διαρροών, χωρίς ανάγκη διακοπής της παραγωγής.
Ανίχνευση μεγάλης εμβέλειας: μακριά από επικίνδυνες και πολύπλοκες περιοχές, μη-καταστροφικές δοκιμές χωρίς επαφή, χωρίς πρόσθετη πηγή ακτινοβολίας
Εύκολο στην ανάλυση: διαισθητική απεικόνιση, άμεση αποθήκευση, βολική ανάλυση
Επιθεώρηση πολλαπλών λειτουργιών: μπορεί να ανιχνευθεί μια ποικιλία αερίων, με εξαιρετική λειτουργία μέτρησης θερμοκρασίας από απόσταση



2. Αρχή Εργασίας της Οπτικής Απεικόνισης Αερίου

Η οπτική απεικόνιση αερίου είναι ένα είδος τεχνολογίας υπερύθρων που μπορεί να δει αόρατα βιομηχανικά αέρια.

Μετά την απορρόφηση της υπέρυθρης ακτινοβολίας σε συγκεκριμένα μήκη κύματος, η υπέρυθρη ακτινοβολία θα προκαλέσει διαφορά μεταξύ του αερίου και του φόντου.

Ο ανιχνευτής υπέρυθρης ανίχνευσης διαρροής αερίου με ενσωματωμένο φίλτρο στενής ζώνης λαμβάνει μόνο τη ζώνη υπερύθρων κοντά στην κορυφή απορρόφησης του υπέρυθρου αερίου και μπορεί να μετατρέψει το αέριο σε ορατές υπέρυθρες εικόνες μέσω της διαφοράς ακτινοβολίας μεταξύ του αερίου και του φόντου.
