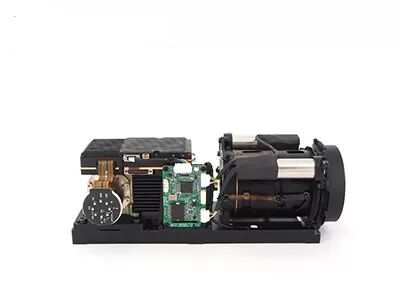

MCT MWIR Cooled Thermal Module 15μm 640x512 για ωφέλιμο φορτίο πολλαπλών αισθητήρων
Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.
xΜέγεθος | 125x92x67mm | Βάρος | ≤650 γρ |
---|---|---|---|
Ανάλυση | 640x512 / 15μm | NETD | ≤20mK |
Φασματικό εύρος | 3,7~4,8μm MW | Ρυθμός καρέ | 50Hz/100Hz |
Υψηλό φως | MWIR Cooled Thermal Module 15um,640x512 MCT Cooled Thermal Module |
640x512 / 15μm MCT MWIR Cooled Thermal Module για Ωφέλιμο φορτίο πολλαπλών αισθητήρων
Το GAVIN615B είναι μια μονάδα θερμικής απεικόνισης με ψύξη μεσαίου κύματος που αναπτύχθηκε από την Global Sensor Technology (GST).Αποτελείται από έναν ανιχνευτή υπερύθρων 640x512 / 15 μm HgCdTe MWIR με κρυοψύκτη RS046, ηλεκτρονικά στοιχεία υλικού και διάφοροι αλγόριθμοι επεξεργασίας εικόνας έχουν ήδη ενσωματωθεί για να παρουσιάζουν ευκρινείς και καθαρές θερμικές εικόνες.
Διαμορφωμένο με κρυοψύκτη RS046, το GAVIN615B είναι πολύ συμπαγές σε μέγεθος, έχει διαστάσεις 125x92x67 χιλιοστά και ζυγίζει λιγότερο από 650 g σε βάρος.Η σταθερή του κατανάλωση ενέργειας είναι τόσο χαμηλή όσο 12w.Με τη βιομηχανική τυπική διεπαφή κάμερας σύνδεσης, η υπέρυθρη κάμερα ή ο ενοποιητής συστήματος μπορούν να σχεδιάσουν ή να ενσωματώσουν τη δική τους πλήρη κάμερα εύκολα με βάση τη μονάδα θερμικής απεικόνισης GAVIN615B.
- Υψηλή ευαισθησία, NETD≤20mK
- Ανίχνευση μεγάλης εμβέλειας
- Ρυθμιζόμενος ρυθμός καρέ
- Εύκολη ενσωμάτωση στο σύστημα
Μοντέλο | GAVIN615B |
Απόδοση ανιχνευτή υπερύθρων | |
Ανάλυση | 640x512 |
Pixel Pitch | 15μm |
Κρυοψύκτη | RS046 |
Φασματικό εύρος | 3,7μm~4,8μm MW |
Χρόνος ψύξης (20°C) | ≤7 λεπτά |
NETD (20°C) | ≤20mK |
ΕΠΕΞΕΡΓΑΣΙΑ ΕΙΚΟΝΑΣ | |
Ρυθμός καρέ | 50Hz/100Hz |
Λειτουργία Dimming | Γραμμικό/Ιστόγραμμα/Μικτό |
Ψηφιακό ζουμ | ×1/×2/×4 |
Κατεύθυνση εικόνας | Αναστροφή οριζόντια/Κάθετα/Διαγώνια |
Αλγόριθμος εικόνας | NUC/AGC/IDE |
Ηλεκτρικές Προδιαγραφές | |
Τυπική εξωτερική διεπαφή | J30JZ 25 ακίδων |
Αναλογικό βίντεο | ΦΙΛΑΡΑΚΟΣ |
Ψηφιακό βίντεο | 16bit RAW/YUV: Έξοδος 16bit DVP/Cameralink |
Εξωτερικός συγχρονισμός | Εξωτερικός συγχρονισμός πλαισίου: Επίπεδο RS422 |
Επικοινωνία | RS422, 115200bps |
Παροχή ηλεκτρικού ρεύματος | 20~28VDC |
Σταθερή κατανάλωση ρεύματος | 12W |
Διάσταση (mm) | 125×92×67 |
Βάρος | ≤650 γρ |
Θερμοκρασία λειτουργίας | -40°C ~ +60°C |
Μέγεθος κραδασμών | Δόνηση: GJB Μεταφορά υψηλής ταχύτητας τοποθετημένη σε όχημα Σοκ: Ημιημιτονοειδές κύμα, 40 g 11 ms, 3 Άξονες 6 Κατεύθυνση 3 φορές το καθένα |
Οπτικός φακός | |
Προαιρετικός φακός | Συνεχές ζουμ 60~240mm/F4 15~300mm/F4 21~420mm/F4 35~690mm/F4 |
Η μονάδα θερμικής υπέρυθρης κάμερας GAVIN615B χρησιμοποιείται ευρέως σε πολλούς τομείς όπως το σύστημα απομακρυσμένης παρακολούθησης, το σύστημα ενίσχυσης όρασης πτήσης, το ωφέλιμο φορτίο πολλαπλών αισθητήρων κ.λπ.
1. Πλεονεκτήματα της οπτικής απεικόνισης αερίου
Εξοικονόμηση χρόνου και αποτελεσματικότητα: υποστήριξη ανίχνευσης σε πραγματικό χρόνο μεγάλης κλίμακας, ταχεία θέση διαρροών, χωρίς ανάγκη διακοπής της παραγωγής.
Ανίχνευση μεγάλης εμβέλειας: μακριά από επικίνδυνες και πολύπλοκες περιοχές, μη-καταστροφικές δοκιμές χωρίς επαφή, χωρίς πρόσθετη πηγή ακτινοβολίας
Εύκολο στην ανάλυση: διαισθητική απεικόνιση, άμεση αποθήκευση, βολική ανάλυση
Επιθεώρηση πολλαπλών λειτουργιών: μπορεί να ανιχνευθεί μια ποικιλία αερίων, με εξαιρετική λειτουργία μέτρησης θερμοκρασίας από απόσταση
2. Αρχή Εργασίας της Οπτικής Απεικόνισης Αερίου
Η οπτική απεικόνιση αερίου είναι ένα είδος τεχνολογίας υπερύθρων που μπορεί να δει αόρατα βιομηχανικά αέρια.
Μετά την απορρόφηση της υπέρυθρης ακτινοβολίας σε συγκεκριμένα μήκη κύματος, η υπέρυθρη ακτινοβολία θα προκαλέσει διαφορά μεταξύ του αερίου και του φόντου.
Ο ανιχνευτής υπέρυθρης ανίχνευσης διαρροής αερίου με ενσωματωμένο φίλτρο στενής ζώνης λαμβάνει μόνο τη ζώνη υπερύθρων κοντά στην κορυφή απορρόφησης του υπέρυθρου αερίου και μπορεί να μετατρέψει το αέριο σε ορατές υπέρυθρες εικόνες μέσω της διαφοράς ακτινοβολίας μεταξύ του αερίου και του φόντου.
