Φωτογραφική μηχανή οπτικής απεικόνισης αερίου MWIR Cooled Camera RS058 για οπτικοποίηση αόρατων VOC
Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.
xΛειτουργία | Ανίχνευση διαρροής αερίου | Cryo Cooler | RS058 |
---|---|---|---|
Ανάλυση ανιχνευτή | 320x256 | Μέγεθος pixel | 30μm |
NETD | ≤15mK | Φασματικό εύρος | 3,2±0,1~3,5±0,1μm |
Υψηλό φως | RS058 MWIR Cooled Camera,Invisible VOCs MWIR Cooled Camera |

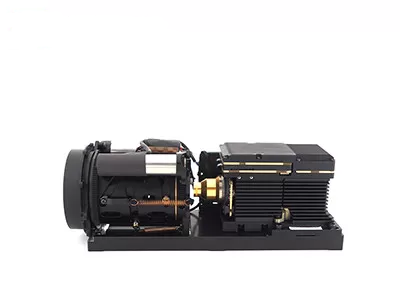

MWIR Cooled Optical Gas Imaging Camera RS058 για οπτικοποίηση αόρατων VOC
320x256 / 30μm MWIR Cooled Optical Gas Imaging Camera για οπτικοποίηση διαρροών αερίου
Με κύκλωμα επεξεργασίας σήματος υψηλής απόδοσης και προηγμένο αλγόριθμο επεξεργασίας εικόνας, η ψυχόμενη θερμική μονάδα GAS330 για ανίχνευση διαρροής αερίου αναπτύχθηκε με βάση τον υπέρυθρο ανιχνευτή μεσαίου κύματος ψύξης HgCdTe.Χρησιμοποιώντας την τεχνολογία υπέρυθρης θερμικής απεικόνισης, το GAS330 μπορεί να απεικονίσει το αέριο VOCs (πτητικές οργανικές ενώσεις) που δεν είναι ορατό με γυμνά μάτια.Είναι αποτελεσματικό να ανιχνεύει διαρροές VOC στη διαδικασία παραγωγής και μεταφοράς των πετροχημικών επιχειρήσεων και έχει μεγάλη αξία εφαρμογής στην παραγωγή ασφάλειας, την επίβλεψη προστασίας του περιβάλλοντος, την εξοικονόμηση κόστους.
Ανίχνευση υψηλής ευαισθησίας
• Ανιχνευτής υπερύθρων υψηλής ευαισθησίας, NETD≤15mK
• Αρκετά αποτελεσματικό στην εφαρμογή χαμηλής συγκέντρωσης αερίου και αργής ροής αερίου
• Η ανίχνευση αέριων πτητικών οργανικών ενώσεων σε μεγάλη απόσταση χωρίς επαφή περιλαμβάνει αλκάνια, αλκένια, αλκοόλες, βενζόλια, κετόνες κ.λπ.
Ανώτερη Απόδοση
• Επαγγελματικός αλγόριθμος επεξεργασίας εικόνας ανίχνευσης αερίων
• Διάφοροι φακοί, περισσότερα FOV & σκηνές διαθέσιμα
Εύκολη ενσωμάτωση
• Διεπαφή εξόδου εικόνας Cameralink/DVP/USB/GIG-E για γρήγορη ενσωμάτωση σε θερμικές συσκευές απεικόνισης
Μοντέλο | GAS330 |
Απόδοση ανιχνευτή υπερύθρων | |
Ανάλυση | 320x256 |
Pixel Pitch | 30μm |
Κρυοψύκτη | RS058 |
Φασματικό εύρος | 3,2μm±0,1μm~3,5μm±0,1μm MW |
Χρόνος ψύξης (20°C) | ≤8 λεπτά |
NETD (20°C) | ≤15mK |
ΕΠΕΞΕΡΓΑΣΙΑ ΕΙΚΟΝΑΣ | |
Ρυθμός καρέ | 30Hz |
Λειτουργία Dimming | Γραμμικό/Ιστόγραμμα/Μικτό |
Ψηφιακό ζουμ | ×1/×2/×4 |
Κατεύθυνση εικόνας | Αναστροφή οριζόντια/Κάθετα/Διαγώνια |
Αλγόριθμος εικόνας | NUC/AGC/IDE |
Ηλεκτρικές Προδιαγραφές | |
Τυπική εξωτερική διεπαφή | J30JZ 25 ακίδων |
Αναλογικό βίντεο | ΦΙΛΑΡΑΚΟΣ |
Ψηφιακό βίντεο | 16bit RAW/YUV: Έξοδος 16bit DVP/Cameralink |
Εξωτερικός συγχρονισμός | Εξωτερικός συγχρονισμός πλαισίου: Επίπεδο RS422 |
Επικοινωνία | RS422, 115200bps |
Παροχή ηλεκτρικού ρεύματος | 20~28VDC |
Σταθερή κατανάλωση ρεύματος | 12W |
Διάσταση (mm) | 155×67×80 |
Βάρος | ≤900 γρ |
Θερμοκρασία λειτουργίας | -40°C ~ +60°C |
Μέγεθος κραδασμών | Δόνηση: GJB Μεταφορά υψηλής ταχύτητας τοποθετημένη σε όχημα Σοκ: Ημιημιτονοειδές κύμα, 40 g 11 ms, 3 Άξονες 6 Κατεύθυνση 3 φορές το καθένα |
Οπτικός φακός | |
Προαιρετικός φακός | Σταθερό ζουμ: 23mm/F1,5;55mm/F1,5 |
Η κάμερα θερμικής απεικόνισης ανίχνευσης διαρροής αερίου GAS330 χρησιμοποιείται για την οπτικοποίηση των αόρατων VOC (πτητικές οργανικές ενώσεις) και την ανίχνευση διαρροών αερίου όπως: μεθάνιο, αιθάνιο, προπάνιο, βουτάνιο, πεντάνιο, εξάνιο, επτάνιο, οκτάνιο, αιθυλένιο, προπυλένιο, ισοπρένιο, μεθάνιο , Αιθανόλη, Βουτανόνη, Βενζόλιο, Τολουόλιο, Ξυλόλιο, Αιθυλοβενζόλιο κ.λπ.
1. Πλεονεκτήματα της οπτικής απεικόνισης αερίου
Εξοικονόμηση χρόνου και αποτελεσματικότητα: υποστήριξη ανίχνευσης σε πραγματικό χρόνο μεγάλης κλίμακας, ταχεία θέση διαρροών, χωρίς ανάγκη διακοπής της παραγωγής.
Ανίχνευση μεγάλης εμβέλειας: μακριά από επικίνδυνες και πολύπλοκες περιοχές, μη-καταστροφικές δοκιμές χωρίς επαφή, χωρίς πρόσθετη πηγή ακτινοβολίας
Εύκολο στην ανάλυση: διαισθητική απεικόνιση, άμεση αποθήκευση, βολική ανάλυση
Επιθεώρηση πολλαπλών λειτουργιών: μπορεί να ανιχνευθεί μια ποικιλία αερίων, με εξαιρετική λειτουργία μέτρησης θερμοκρασίας από απόσταση
2. Αρχή Εργασίας της Οπτικής Απεικόνισης Αερίου
Η οπτική απεικόνιση αερίου είναι ένα είδος τεχνολογίας υπερύθρων που μπορεί να δει αόρατα βιομηχανικά αέρια.
Μετά την απορρόφηση της υπέρυθρης ακτινοβολίας σε συγκεκριμένα μήκη κύματος, η υπέρυθρη ακτινοβολία θα προκαλέσει διαφορά μεταξύ του αερίου και του φόντου.
Ο ανιχνευτής υπέρυθρης ανίχνευσης διαρροής αερίου με ενσωματωμένο φίλτρο στενής ζώνης λαμβάνει μόνο τη ζώνη υπερύθρων κοντά στην κορυφή απορρόφησης του υπέρυθρου αερίου και μπορεί να μετατρέψει το αέριο σε ορατές υπέρυθρες εικόνες μέσω της διαφοράς ακτινοβολίας μεταξύ του αερίου και του φόντου.
