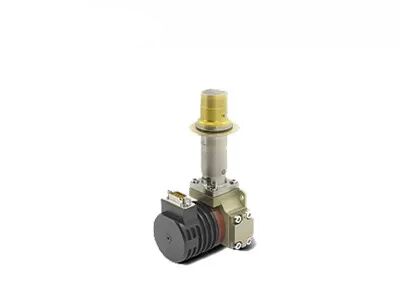

MWIR Cryogenically Cooled Infrared Detector 15μM 640x512 For Multi Sensor ωφέλιμο φορτίο

  • MWIR Cryogenically Cooled Infrared Detector 15μM 640x512 For Multi Sensor Payload
Τόπος καταγωγής Wuhan, επαρχία Hubei, Κίνα
Μάρκα GST
Πιστοποίηση ISO9001:2015; RoHS; Reach
Αριθμό μοντέλου C615M MWIR
Ποσότητα παραγγελίας min 1 Τεμάχιο
Τιμή Negotiable
Όροι πληρωμής L/C, T/T

Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.

x
Λεπτομέρειες
Ανάλυση 640x512/12μm NETD ≤17mK (F2); ≤18mK (F4)
Φασματικό εύρος 8~14μm 3,7~4,8μm MW Θερμοκρασία λειτουργίας -45℃~+71℃
Υψηλό φως

Ανιχνευτής υπερύθρων κρυογονικής ψύξης MWIR

,

640x512 Ανιχνευτής υπερύθρων με ψύξη MWIR

,

Ανιχνευτές υπερύθρων με ψύξη 640x512
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

15μM 640x512 Cooled MWIR Infrared Detector for Remote Monitoring System

περιγραφή προϊόντος



Είναι ένας από τους HgCdTe/MCT ψυχόμενους υπέρυθρους ανιχνευτές που αναπτύχθηκαν από την Global Sensor Technology (GST).Το C615M είναι ένας ανιχνευτής υπερύθρων μεσαίου κύματος με ανάλυση 640×512, μέγεθος pixel 15μm, βασισμένος στην τεχνολογία MCT, ο οποίος μπορεί να παρουσιάζει καθαρές εικόνες.Εξοπλισμένο με βιομηχανικά πρότυπα διεπαφές και κρυοψύκτες RS058/RS046/LS734, το C615M έχει σχεδιαστεί για να ανταποκρίνεται στις διάφορες απαιτήσεις των πελατών σχετικά με το μικρό βάρος, τη χαμηλή κατανάλωση ενέργειας, τη μεγάλη διάρκεια ζωής και την υψηλή αξιοπιστία.Είναι με τις πιο δημοφιλείς προδιαγραφές 640x512/15μm για σχεδόν όλες τις πιθανές εφαρμογές όπως σύστημα επιτήρησης μεγάλης εμβέλειας, θερμικές συσκευές απεικόνισης χειρός, κάμερες ανίχνευσης διαρροής αερίου κ.λπ.



Το C615M RS058 είναι εναλλάξιμα με τα περισσότερα κύρια προϊόντα που μοιάζουν με το Scorpio όταν διαμορφώνεται με ενσωματωμένο ψυγείο stirling RS058.Η σχεδίαση dewar, η πιο δροσερή διάσταση και η μηχανική/ηλεκτρική διεπαφή είναι σχεδόν τα ίδια, έτσι ώστε οι ενσωματωτές κάμερας χρειάζεται μόνο να βγάλουν το παλιό ελαττωματικό αντίστοιχό τους και να συνδέσουν εύκολα το εναλλάξιμο C615M RS058 για περαιτέρω εσωτερική διαμόρφωση.



Μπορεί να χρησιμοποιηθεί ευρέως σε πολλές εφαρμογές υψηλών προδιαγραφών, όπως Σύστημα Αναγνώρισης χειρός, Σύστημα Απομακρυσμένης Παρακολούθησης, Σύστημα Αναζήτησης & Παρακολούθησης, Σύστημα Ενισχυμένης όρασης πτήσης, Ηλεκτρο-οπτικό ωφέλιμο φορτίο κ.λπ.



 Κύρια χαρακτηριστικά



Ευκρινή & καθαρή απεικόνιση
• Καλή ομοιομορφία, αποτελεσματικός ρυθμός εικονοστοιχείων (99,5%)
• Υψηλή θερμική ευαισθησία



Εγγυημένη Συνεχής Προμήθεια
• Εναλλάξιμη τυπική διεπαφή
• Μαζική παραγωγή, καλή συνέπεια



Σχεδιασμένο για Συγκεκριμένες Εφαρμογές
• Το μήκος κύματος μπορεί να προσαρμοστεί
• Ο αριθμός F μπορεί να προσαρμοστεί
• Η επιφάνεια τοποθέτησης μπορεί να προσαρμοστεί
• Διατίθεται πολλαπλός κρυοψύκτης



Προδιαγραφές προϊόντος



Μοντέλο C615M MW
Υλικό MCT
Ανάλυση 640x512
Pixel Pitch 15μm
Φασματικό εύρος 3,7μm~4,8μm MW
Λειτουργία εργασίας Στιγμιότυπο, Λειτουργία ενσωμάτωσης ITR/IWR.Λειτουργία Windows.Κατά της ανθοφορίας
Χωρητικότητα φόρτισης 9,1Me-/6,5Me-(ITR)
7,8Me-/5,2Me-(IWR)
Δυναμικό εύρος ≥75dB
Αριθμός Εξόδου 4;Έως 10Mpixel/s ανά έξοδο
NETD F2: ≤17mK
F4: ≤18mK
Αποτελεσματικός ρυθμός εικονοστοιχείων ≥99,5%
Απάντηση Ανομοιομορφία ≤8%
Τύπος κρυοψύκτη RS058/RS046
Σταθερή κατανάλωση ενέργειας ≤6W@RS058
≤5W@RS046
Μέγιστη κατανάλωση ενέργειας ≤12W @ RS058
≤11W @ RS046
Παροχή ηλεκτρικού ρεύματος RS058: 24V DC
RS046: 32V DC
Χρόνος Ψύξης ≤6 λεπτά @ RS058
≤5 λεπτά 30 δευτ. @ RS046
Βάρος ≤600g @ RS058
≤350g @ RS046
Διάσταση (mm) RS046: 122x46,3x82
RS058: 147x58,5x71
Θερμοκρασία εργασίας -45°C ~ +71°C



Βιομηχανικές Εφαρμογές


Ο κρυογονικά ψυχόμενος ανιχνευτής υπερύθρων C615M MWIR χρησιμοποιείται ευρέως σε πολλούς τομείς όπως το σύστημα απομακρυσμένης παρακολούθησης, το σύστημα ενίσχυσης της όρασης πτήσης, το ωφέλιμο φορτίο πολλαπλών αισθητήρων κ.λπ.

MWIR Cryogenically Cooled Infrared Detector 15μM 640x512 For Multi Sensor ωφέλιμο φορτίο 0

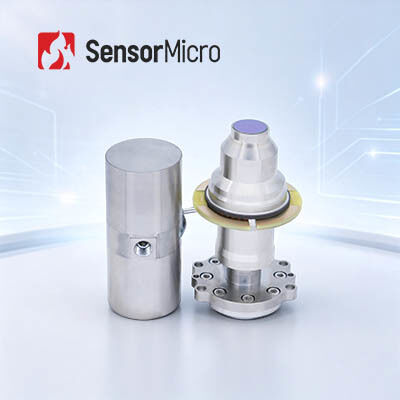

Η σειρά προϊόντων μας


MWIR Cryogenically Cooled Infrared Detector 15μM 640x512 For Multi Sensor ωφέλιμο φορτίο 1



Σχετικά με την Global Sensor Technology



Η Global Sensor Technology είναι ο κορυφαίος παγκοσμίως κατασκευαστής και πάροχος υπηρεσιών ανιχνευτών υπερύθρων.Είναι πρόθυμη να παρέχει στους πελάτες σε όλο τον κόσμο ανιχνευτές θερμικής απεικόνισης χωρίς ψύξη και ψύξη υψηλής απόδοσης και να μοιραστεί την επαγγελματική εμπειρία εφαρμογής της.


Συχνές ερωτήσεις



1. Πλεονεκτήματα της οπτικής απεικόνισης αερίου

Εξοικονόμηση χρόνου και αποτελεσματικότητα: υποστήριξη ανίχνευσης σε πραγματικό χρόνο μεγάλης κλίμακας, ταχεία θέση διαρροών, χωρίς ανάγκη διακοπής της παραγωγής.
Ανίχνευση μεγάλης εμβέλειας: μακριά από επικίνδυνες και πολύπλοκες περιοχές, μη-καταστροφικές δοκιμές χωρίς επαφή, χωρίς πρόσθετη πηγή ακτινοβολίας
Εύκολο στην ανάλυση: διαισθητική απεικόνιση, άμεση αποθήκευση, βολική ανάλυση
Επιθεώρηση πολλαπλών λειτουργιών: μπορεί να ανιχνευθεί μια ποικιλία αερίων, με εξαιρετική λειτουργία μέτρησης θερμοκρασίας από απόσταση

2. Αρχή λειτουργίας της οπτικής απεικόνισης αερίου

Η οπτική απεικόνιση αερίου είναι ένα είδος τεχνολογίας υπερύθρων που μπορεί να δει αόρατα βιομηχανικά αέρια.

Μετά την απορρόφηση της υπέρυθρης ακτινοβολίας σε συγκεκριμένα μήκη κύματος, η υπέρυθρη ακτινοβολία θα προκαλέσει διαφορά μεταξύ του αερίου και του φόντου.

Ο ανιχνευτής υπέρυθρης ανίχνευσης διαρροής αερίου με ενσωματωμένο φίλτρο στενής ζώνης λαμβάνει μόνο τη ζώνη υπερύθρων κοντά στην κορυφή απορρόφησης του υπέρυθρου αερίου και μπορεί να μετατρέψει το αέριο σε ορατές υπέρυθρες εικόνες μέσω της διαφοράς ακτινοβολίας μεταξύ του αερίου και του φόντου.
