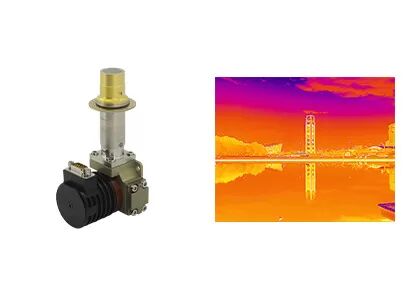

Ψυκτικός ανιχνευτής υπερύθρων LWIR ενσωματωμένος σε συστήματα υπερύθρων EO Ανάλυση 640x512

  • LWIR Cooled Infrared Detector Integrated Into EO IR Systems 640x512 Resolution
Τόπος καταγωγής Wuhan, επαρχία Hubei, Κίνα
Μάρκα SensorMicro
Πιστοποίηση ISO9001:2015; RoHS; Reach
Αριθμό μοντέλου C615S LWIR
Ποσότητα παραγγελίας min 1 Τεμάχιο
Τιμή negotiable
Όροι πληρωμής L/C,T/T
Λεπτομέρειες
Ψήφισμα 640x512 Pixel Pitch 15μm
Σταθερή κατανάλωση ρεύματος ＜8W Υψηλή ευαισθησία NETD≤25mK
Φασματικό εύρος 3,7~4,8μm (MW); 7,7~9,5 (LW) Μέγεθος 142x58,5x71mm
Επισημαίνω

EO IR Systems LWIR Infrared Detector

,

C615S LWIR Cooled Infrared Detector

,

640x512 Resolution Infrared Detectors
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

Ψυχόμενος ανιχνευτής υπερύθρων 640x512 / 15μm LWIR ενσωματωμένος σε συστήματα EO-IR

Περιγραφή προϊόντος


Η ψυχόμενη διάταξη ψύκτη C615S LWIR είναι ένας από τους ψυχόμενους ανιχνευτές υπερύθρων T2SL που αναπτύχθηκαν από την SensorMicro. Είναι ένα Type II Superlattice (T2SL) 640x512 / 15µm, Integrated Detector Cooler Assembly (IDCA), σχεδιασμένο για υψηλή απόδοση σε ζώνες κυμάτων Long Wave Infrared (LWIR) 7,7~9,5μm.


Με ανάλυση 640x512 και μειωμένο βήμα pixel στα 15µm, η ψυχόμενη διάταξη ψύκτη C615S LWIR παρέχει καθαρή εικόνα και ανώτερη απόδοση. Διαθέτει την πιο προηγμένη τεχνολογία, υψηλή κβαντική απόδοση, υψηλό ρυθμό καρέ, υψηλή ευαισθησία, χαμηλό θόρυβο, καλύτερη μη ομοιομορφία κ.λπ.


Ως ανιχνευτής LWIR, παρουσιάζει υψηλή απόδοση υπό συνθήκες κλίματος άμμου ή σκόνης και δεν θα επηρεαστεί από το τρεμόπαιγμα του ηλιακού φωτός ή οποιαδήποτε φλόγα υψηλής θερμοκρασίας.


Κύρια χαρακτηριστικά


- Ανάλυση: 640x512

- Βήμα Pixel: 15µm

- Υψηλή ευαισθησία

- Καλό εφέ απεικόνισης

- Χαμηλός θόρυβος

- Σταθερή απόδοση

- Εξαιρετική μη ομοιομορφία


Προδιαγραφές προϊόντος


Μοντέλο C615S LWIR
Υλικό T2SL
Ανάλυση 640x512
Βήμα Pixel 15um
Φασματικό εύρος 7.7μm～9.5μm LW
Λειτουργία λειτουργίας Snapshot; ITR & Interlace Binning Integration Mode; Windows Mode; Anti-blooming
Χωρητικότητα φόρτισης ITR: 12.22Me-/6.67Me-
Interlace Binning: 24.44Me-/13.33Me-
Δυναμικό εύρος ITR: ≥76dB
Interlace Binning: ≥77dB
Κανάλι εξόδου 4; Έως 22,5 Mpixel/s ανά έξοδο
NETD ≤30mK(F2 ITR)
≤25mK(F2 Interlace Binning)
Αποτελεσματικός ρυθμός pixel ≥99.5%
Μη ομοιομορφία απόκρισης ≤8%
Τύπος ψύκτη RS058
Σταθερή κατανάλωση ενέργειας <8W
Μέγιστη κατανάλωση ενέργειας <17W
Τροφοδοσία 24V DC
Χρόνος ψύξης <5min30s
Βάρος ≤600g
Διάσταση (mm) 148x58.5x71
Θερμοκρασία λειτουργίας -45°C ~ +71°C


Βιομηχανικές εφαρμογές


Ο ψυχόμενος ανιχνευτής IR C615S LWIR χρησιμοποιείται ευρέως σε πολλούς τομείς, όπως το Σύστημα απομακρυσμένης παρακολούθησης, το Σύστημα βελτίωσης όρασης πτήσης, το Multi-sensor Payload κ.λπ.

Ψυκτικός ανιχνευτής υπερύθρων LWIR ενσωματωμένος σε συστήματα υπερύθρων EO Ανάλυση 640x512 0


Προσαρμοσμένη υπηρεσία



Προσαρμογή προϊόντος: Προσαρμόστε τις διαμορφώσεις και προσαρμόστε τους αλγορίθμους για να καλύψετε τις απαιτήσεις του κλάδου

Τεχνική υποστήριξη και εκπαίδευση επί τόπου: Παρέχετε στους βασικούς πελάτες πρακτική ρύθμιση συστήματος και λειτουργική εκπαίδευση

Κοινή καινοτομία για νέα προϊόντα και αγορές: Συνεργαστείτε με τους πελάτες για την από κοινού ανάπτυξη καινοτόμων λύσεων εφαρμογών υπερύθρων


Συχνές ερωτήσεις


1. Πλεονεκτήματα της οπτικής απεικόνισης αερίου

Εξοικονόμηση χρόνου και αποτελεσματικότητα: υποστήριξη μεγάλης κλίμακας ανίχνευσης σε πραγματικό χρόνο, γρήγορη εντοπισμός διαρροών, χωρίς διακοπή της παραγωγής.
Ανίχνευση μεγάλης εμβέλειας: μακριά από επικίνδυνες και πολύπλοκες περιοχές, μη καταστρεπτικές δοκιμές χωρίς επαφή, χωρίς πρόσθετη πηγή ακτινοβολίας
Εύκολη ανάλυση: διαισθητική απεικόνιση, άμεση αποθήκευση, βολική ανάλυση
Επιθεώρηση πολλαπλών λειτουργιών: μπορούν να ανιχνευθούν μια ποικιλία αερίων, με εξαιρετική λειτουργία απομακρυσμένης μέτρησης θερμοκρασίας

2. Αρχή λειτουργίας της οπτικής απεικόνισης αερίου

Η οπτική απεικόνιση αερίου είναι ένα είδος τεχνολογίας υπερύθρων που θα μπορούσε να δει αόρατα βιομηχανικά αέρια.

Μετά την απορρόφηση της υπέρυθρης ακτινοβολίας σε συγκεκριμένα μήκη κύματος, η διαφορά υπέρυθρης ακτινοβολίας θα προκαλέσει μεταξύ του αερίου και του φόντου.

Ο ανιχνευτής υπερύθρων ανίχνευσης διαρροής αερίου με ενσωματωμένο φίλτρο στενής ζώνης λαμβάνει μόνο τη ζώνη υπερύθρων κοντά στην κορυφή απορρόφησης υπερύθρων του αερίου και μπορεί να μετατρέψει το αέριο σε ορατές υπέρυθρες εικόνες μέσω της διαφοράς ακτινοβολίας μεταξύ του αερίου και του φόντου.
