Θερμική μονάδα απεικόνισης οπτικού αερίου με ψύξη 320x256 MWIR για οπτικοποίηση διαρροών αερίου
Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.
xΛειτουργία | Ανίχνευση διαρροών αερίου | Δοχείο ψύξης Cryo | RS058/RS058I |
---|---|---|---|
Ψήφισμα ανιχνευτών | 320x256 | Μέγεθος εικονοκυττάρου | 30μm |
NETD | 10mK (F1.5) | Φασματική σειρά | 3.2±0.1~3.5±0.1μm |
Υψηλό φως | Θερμική μονάδα απεικόνισης οπτικού αερίου,320x256 οπτική απεικόνιση αερίου,μονάδα θερμικής απεικόνισης αερίου MWIR |
Θερμική μονάδα 320x256 30μM MWIR Cooled Optical Gas Imaging Thermal Module για οπτικοποίηση διαρροών αερίου

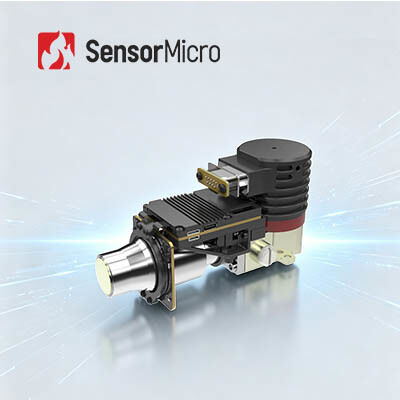

Η μονάδα ψύξης AD EYAS330G έχει αναπτυχθεί με βάση τον ανιχνευτή υπέρυθρης ψύξης C330M-G και είναι εξοπλισμένη με κύκλωμα επεξεργασίας σήματος υψηλής απόδοσης.Είναι ένας επιταχυντής για πελάτες που δυσκολεύονται να ξεκινήσουν τη γρήγορη ενσωμάτωση του συστήματος οπτικής απεικόνισης αερίου.Με τη χρήση της υπέρυθρης τεχνολογίας, οι αόρατες διαρροές πτητικών οργανικών ενώσεων (VOCs) μπορούν να ανιχνευθούν γρήγορα και αποτελεσματικά για να διασφαλιστεί η ασφάλεια στην παραγωγή, τη μεταφορά και την επεξεργασία των πετροχημικών επιχειρήσεων.
Συντόμευση του Κύκλου Ανάπτυξης
• Υιοθετήστε κυκλώματα επεξεργασίας σήματος υψηλής απόδοσης για να πραγματοποιήσετε τη μετατροπή του αναλογικού σήματος σε ψηφιακό
• Υποστήριξη τροφοδοσίας 12V για πιστοποίηση αντιεκρηκτικής προστασίας
Εύκολη & γρήγορη ενσωμάτωση
• Έξοδος διασύνδεσης Cameralink δεδομένων RAW 16-bit, έλεγχος σειριακής θύρας
• Ολοκληρωμένη δομή που έχει συνεπή διάσταση με τον ανιχνευτή
Μοντέλο | EYAS330G | EYAS330G2 |
Εκτέλεση | ||
Ανάλυση | 320×256 | |
Μέγεθος pixel | 30μm | |
Κρυοψύκτη | RS058 | RS058I |
Φασματικό εύρος | 3,2μm±0,1μm~3,5μm±0,1μm | |
Χρόνος ψύξης (25℃) | ≤6 λεπτά 30 δευτ | ≤7 λεπτά |
Τυπικό NETD | 10mK (F1,5) | |
Λειτουργία εργασίας | ||
Ρυθμός καρέ | 1~200Hz (Ρυθμιζόμενο) | |
Λειτουργία εργασίας | Στιγμιότυπο;Λειτουργία ενσωμάτωσης ITR.Λειτουργία Windows.Κατά της ανθοφορίας | |
Ηλεκτρολογικές Προδιαγραφές | ||
Τυπική εξωτερική διεπαφή | QSH 60pin | |
Ψηφιακό βίντεο | Έξοδος Cameralink: Ακατέργαστα δεδομένα 16 bit | |
Εξωτερικός συγχρονισμός | CC1: Εξωτερικός συγχρονισμός πλαισίου INT CC2: MC Εξωτερικός συγχρονισμός |
|
Επικοινωνία | Σειριακή θύρα Cameralink: TFG+/-, TC+/-, 9600bps | |
Παροχή ηλεκτρικού ρεύματος | Πίνακας απεικόνισης Καναλιού 1: 5V Κανάλι 1 Κρυοψύκτη: 24V |
Πίνακας απεικόνισης Καναλιού 1: 5V Κανάλι 1 Κρυοψύκτη: 12V |
Σταθερή κατανάλωση ρεύματος | 7W | |
Μέγεθος (mm) | 142×58,5×71 | |
Βάρος | ≤680 γρ | |
Θερμοκρασία εργασίας | -40°C~+60°C |
Η μονάδα ψύξης AD EYAS330G χρησιμοποιείται για την οπτικοποίηση των αόρατων πτητικών οργανικών ενώσεων (πτητικές οργανικές ενώσεις) και την ανίχνευση διαρροών αερίου όπως: μεθάνιο, αιθάνιο, προπάνιο, βουτάνιο, πεντάνιο, εξάνιο, επτάνιο, οκτάνιο, αιθυλένιο, προπυλένιο, ισοπρένιο, μεθανόλη, Βουτανόνη, Βενζόλιο, Τολουόλιο, Ξυλόλιο, Αιθυλοβενζόλιο κ.λπ.
1.Τι είναι ο ανιχνευτής υπερύθρων / αισθητήρας θερμικής απεικόνισης;
Τα υπέρυθρα κύματα δεν φαίνονται με το ανθρώπινο μάτι.Ο ανιχνευτής υπερύθρων / αισθητήρας θερμικής απεικόνισης είναι μια οπτικο-ηλεκτρική συσκευή που αντιδρά στην υπέρυθρη ακτινοβολία και τη θερμική ενέργεια και τη μετατρέπει σε ηλεκτρικό σήμα και στη συνέχεια εξάγει ορατές θερμικές εικόνες.
2.Τι είναι το WLP;
Το WLP αναφέρεται σε πακέτο σε επίπεδο γκοφρέτας.Είναι η διαδικασία ολοκλήρωσης της συσκευασίας υψηλού κενού απευθείας σε ολόκληρη τη γκοφρέτα MEMS, και στη συνέχεια χάραξη και κοπή για τη δημιουργία ενός μόνο αισθητήρα υπερύθρων.Μαζί με τη μεταλλική συσκευασία, την κεραμική συσκευασία, αποτελούν τις 3 βασικές μορφές συσκευασίας των μη ψυχόμενων ανιχνευτών υπερύθρων.
3. Ποιο είναι το πλεονέκτημα του WLP;
Οι ανιχνευτές υπερύθρων WLP είναι ειδικά σχεδιασμένοι για να ικανοποιούν την απαίτηση σμίκρυνσης και χαμηλού κόστους στην εφαρμογή της τεχνολογίας υπέρυθρων στην αγορά ηλεκτρονικών ειδών ευρείας κατανάλωσης.Η Global Sensor Technology, με δυνατότητα κατασκευής όγκου, προσφέρει τώρα μια ποικιλία λύσεων μονάδων υπερύθρων WLP για την ενίσχυση περισσότερων νέων εφαρμογών στις αναδυόμενες αγορές.
4.Τι είναι η υπέρυθρη θερμική απεικόνιση;
Η υπέρυθρη θερμική απεικόνιση είναι μια μέθοδος χρήσης υπέρυθρης ακτινοβολίας και θερμικής ενέργειας για τη συλλογή πληροφοριών σχετικά με αντικείμενα, με σκοπό τη διαμόρφωση εικόνων αυτών ή τη λήψη πληροφοριών θερμοκρασίας των αντικειμένων, ακόμη και σε περιβάλλοντα χαμηλής ορατότητας.
5.Πώς λειτουργεί η υπέρυθρη θερμική απεικόνιση;
Το σύστημα υπέρυθρης θερμικής απεικόνισης είναι μια παθητική ανίχνευση χωρίς επαφή και αναγνώριση τεχνολογίας υπερύθρων.Εστιάζει την υπέρυθρη ακτινοβολία της σκηνής στον ανιχνευτή υπέρυθρης συστοιχίας εστιακού επιπέδου μέσω του οπτικού συστήματος υπερύθρων που μπορεί να περάσει μέσα από την υπέρυθρη ακτινοβολία.Ο θερμικός ανιχνευτής μετατρέπει το σήμα ακτινοβολίας διαφορετικής έντασης στο αντίστοιχο ηλεκτρικό σήμα και στη συνέχεια μέσω ενίσχυσης και επεξεργασίας βίντεο, σχηματίζει την υπέρυθρη εικόνα που μπορεί να παρατηρηθεί με γυμνά μάτια.
6. Ποιοι είναι οι κύριοι παράγοντες για τη μέτρηση της ποιότητας του Cryocooler;
Η μεγάλη διάρκεια ζωής της μπαταρίας και η αξιόπιστη λειτουργία είναι οι κύριοι παράγοντες για τη μέτρηση της ποιότητας ενός κρυοψύκτη.Ο κρυοψύκτης GSTiR έχει ευρύ φάσμα θερμοκρασιών λειτουργίας και εξαιρετική αξιοπιστία.Ο MTTF (μέσος χρόνος για αποτυχίες) έχει φτάσει τις 10.000 ώρες, που πληροί τις απαιτήσεις λειτουργίας εκκίνησης 24*7.
