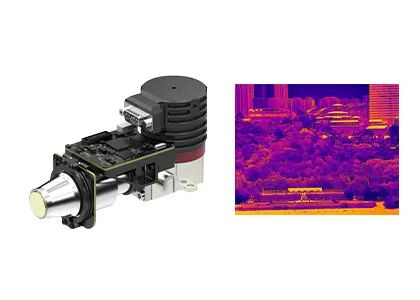

640x512 Ανάλυση 15μm Μέγεθος Pixels MWIR Ψυγμένη θερμική μονάδα με ολοκληρωμένη συναρμολόγηση ψύκτη Dewar

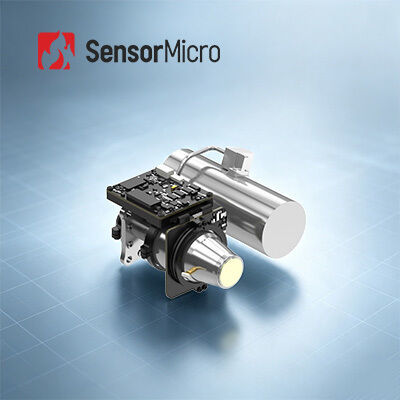

  • 640x512 Resolution 15μm Pixel Size MWIR Cooled Thermal Module with Integrated Dewar Cooler Assembly
Τόπος καταγωγής Κίνα
Μάρκα SensorMicro
Πιστοποίηση ISO9001:2015; RoHS; Reach
Αριθμό μοντέλου EYAS G615ME
Ποσότητα παραγγελίας min 1 κομμάτι
Τιμή Διαπραγματεύσιμος
Όροι πληρωμής T/T
Λεπτομέρειες
Ψήφισμα 640x512 / 15μm Ρυθμός καρέ 1~ 100Hz, ρυθμιζόμενο
NETD 16mK(F2); 18mK(F4) Φασματικό εύρος 3,7~4,8μm
Μέγεθος 110×105×60 χιλιοστά Βάρος ≤590 γρ
Επισημαίνω

640x512 MWIR Θερμική μονάδα ψύξης

,

MCT MWIR Θερμική μονάδα ψύξης

,

Μονούλες κάμερας MWIR 15um
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων
15μm 640x512 MCT MWIR Ψυγμένη θερμική μονάδα με ολοκληρωμένη συναρμολόγηση ψύκτη Dewar
Επισκόπηση του προϊόντος

Η ενότητα ψύξης AD του EYAS G615ME αποτελείται από ανιχνευτή υπέρυθρου ψύξης MWIR 640x512/15μm ενσωματωμένο σε πλακέτα αναλογικής-ψηφιακής μετάδοσης (AD).Η ενότητα μετατρέπει τα αναλογικά σήματα εξόδου από ψυγμένους ανιχνευτές σε ψηφιακές ροές βίντεο, παρέχοντας παράλληλα την απαραίτητη ισχύ κίνησης και τα σήματα χρονισμού ελέγχου.

Η μονάδα, που τροφοδοτείται από έναν υψηλής απόδοσης γραμμικό κρυολογητή Stirling, λειτουργεί περισσότερο και πιο σταθερά, επιτρέποντας στους πελάτες OEM να αξιολογούν και να επικυρώνουν γρήγορα τους ανιχνευτές υπέρυθρων,εξορθολογισμός της ολοκλήρωσης του συστήματος και επιτάχυνση των αγωγών ανάπτυξης.

Βασικά χαρακτηριστικά
  • Αναλογική σε ψηφιακή μετατροπή, επιταχυνόμενη ανάπτυξη- βασισμένοι σε ανιχνευτές υπέρυθρου ψύξης 640×512 MWIR με ενσωματωμένο κυκλώμα AD για μετατροπή αναλογικής σε ψηφιακή, συμπαγής ολοκληρωμένη σχεδίαση με διαστάσεις συμβατές με τον ανιχνευτή,γενική λύση για ευρύτερη υιοθέτηση
  • Γραμμικό Κρυοψύκτη για μεγαλύτερη διάρκεια ζωής- Εξοπλισμένο με υψηλής απόδοσης γραμμικό ψυγείο Stirling LS723 για παρατεταμένη διάρκεια ζωής, υποστηρίζει συνεχή λειτουργία 24/7.
  • Εξαιρετική απόδοση, εύκολη ενσωμάτωση- Ρυθμίσιμη ταχύτητα εικόνας από 1 έως 100 Hz για τη λήψη στόχων που κινούνται γρήγορα. Η διεπαφή Camera Link εκδίδει 16 bit raw data με έλεγχο σειριακής θύρας
Προδιαγραφές προϊόντος
Σχήμα ΕΥΑΣ G615ME
Δείκτες Ανάλυση: 640×512
Μέγεθος των εικονοστοιχείων: 15μm
Φασματική ανταπόκριση: 3,7μm±0,2μm·4,8μm±0,2μm
Διάγνωση υπεριώδους ακτινοβολίας NETD(23°C): 16mK(F2), 18mK(F4)
Τρόπος λειτουργίας Ποσοστό εικόνας: 1~100Hz, ρυθμιζόμενο
Εργασιακή λειτουργία: στιγμιότυπο
Τρόποι ενσωμάτωσης ITR/IWR
Αντιφυτρώσεις
Τρόπος λειτουργίας Windows
Ηλεκτρική Τυπική εξωτερική διεπαφή: 60pin: 37201-SM060-032W1R01, 5pin: A1257WR-S-5P-LCP
Ψηφιακό βίντεο: 16bit CameraLink (CameraLink Base mode)
Εξωτερική συγχρονισμός: CC1: Εξωτερικό πλαίσιο συγχρονισμένο
Επικοινωνία: CameraLink UART (προεπιλεγμένο) /RS232 (προσαρμόσιμο), ρυθμός Baud: 9600bps (προεπιλεγμένο)
Ηλεκτρική τροφοδοσία: Πίνακα AD: 5V, Κρυοψύκτη: 24V
Σταθερή ισχύς (23°C): ≤14W
Χρόνος ψύξης ((23°C): ≤6min30s
Μέγεθος ((mm) 110 × 105 × 60
Βάρος ((g) ≤ 590
Θέρμανση λειτουργίας -40°C~+71°C
Βιομηχανικές εφαρμογές
  • ΔΕΔ (μη καταστροφικές δοκιμές)
  • Περιβαλλοντική παρακολούθηση
  • Παρακολούθηση Μεγάλης Απόστασης
  • Επιστημονική έρευνα
Τυποποιημένη Υπηρεσία
  • Πλήρης τεκμηρίωση:Εγχειρίδια προϊόντος, οδηγίες εγκατάστασης και αναφορές επιλογής για άμεση εφαρμογή
  • Ανάπτυξη και βοήθεια δοκιμών:Υπηρεσίες ολοκληρωμένης δοκιμής δειγμάτων, αξιολόγησης της απόδοσης και επαλήθευσης παραμέτρων
  • Προχωρημένο εργαλείο προγραμματιστή:SDK, API, αλγόριθμοι και εργαλεία εντοπισμού λάθους για βαθιά ολοκλήρωση
  • Απόσταση τεχνικής υποστήριξης:24/7 υποστήριξη με γρήγορη ανταπόκριση και έγκαιρη επίλυση κρίσιμων ζητημάτων
  • Εγγύηση:Αρχικά εξαρτήματα και αυστηρή τήρηση της διαδικασίας για την αποκατάσταση της βέλτιστης απόδοσης
Συχνές Ερωτήσεις
Για ποιο σκοπό χρησιμοποιείται η κρυοψύξη;

Οι κρυοψύκτες είναι μηχανές που κρατούν τους αισθητήρες εξαιρετικά κρύους ώστε να μπορούν να ληφθούν θερμικές εικόνες σε μακροχρόνιες αποστολές.Οι αισθητήρες που καταγράφουν εικόνες απαιτούν εξαιρετικά χαμηλές θερμοκρασίες..

Ποιοι είναι οι κύριοι παράγοντες για τη μέτρηση της ποιότητας του Cryocooler;

Η μακρά διάρκεια ζωής της μπαταρίας και η αξιόπιστη λειτουργία είναι οι κύριοι παράγοντες για τη μέτρηση της ποιότητας ενός κρυολογητή.Ο μέσος χρόνος αποτυχίας (MTTF) του έφτασε το 10., 000 ώρες, η οποία πληροί τις απαιτήσεις λειτουργίας εκκίνησης 24*7.

Τι είναι το MTTF;

Το MTTF (Mean Time to Failure) μετρά την αξιοπιστία ενός μέρους.Σας λέει για την ποιότητα των εξαρτημάτων που αγοράζετεΌσο περισσότερο διαρκούν, τόσο μεγαλύτερη αξία παίρνεις από αυτά.
