Η γρήγορη ολοκλήρωση MCT MWIR δρόσισε τη θερμική ενότητα στους κηφήνες 640x512 15μM

Τόπος καταγωγής Wuhan, επαρχία Hubei, Κίνα
Μάρκα GST
Πιστοποίηση ISO9001:2015; RoHS; Reach
Αριθμό μοντέλου GAVIN615B
Ποσότητα παραγγελίας min 1 κομμάτι
Τιμή Negotiable
Όροι πληρωμής L/C, T/T

Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.

x
Λεπτομέρειες
Ψήφισμα 640x512 / 15μm NETD ≤20mK
Φασματική σειρά 3.7~4.8μm MW Ποσοστό πλαισίων 50Hz/100Hz
Μέγεθος 125x92x67mm Βάρος ≤650g
Υψηλό φως

Γρήγορη θερμική ενότητα ολοκλήρωσης MWIR

,

MCT δρόσισε τη θερμική ενότητα

,

δροσισμένες ενότητες καμερών 15uM MWIR

Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

Γρήγορη δροσισμένη MWIR θερμική ενότητα ολοκλήρωσης 640x512/15μM MCT στους κηφήνες

Περιγραφή προϊόντων



GAVIN615B είναι μια δροσισμένη μέση ενότητα θερμικής λήψης εικόνων κυμάτων που αναπτύσσεται από τη σφαιρική τεχνολογία αισθητηρίων (GST). Αποτελείται από έναν ανιχνευτή 640x512/15µm HgCdTe MWIR IR με RS046 cryocooler, η ηλεκτρονική υλικού και οι διάφοροι αλγόριθμοι επεξεργασίας εικόνας ενσωματώνονται επίσης για να παρουσιάσουν ήδη τις αιχμηρές και σαφείς θερμικές εικόνες.



Διαμορφωμένο με RS046 cryocooler, το GAVIN615B είναι πολύ συμπαγές σε μέγεθος, μετρώντας 125x92x67mm στη διάσταση και ζυγίζοντας λιγότερο από 650g σε βάρος. Είναι σταθερή κατανάλωση ισχύος είναι τόσο χαμηλό όσο 12w. Με τη διεπαφή βιομηχανικών προτύπων cameralink, η υπέρυθρο κάμερα ή το σύστημα ένταξης μπορεί να σχεδιάσει ή να ενσωματώσει την πλήρη κάμερα τους βασισμένη εύκολα στην ενότητα θερμικής λήψης εικόνων GAVIN615B.



Παρέχει τους διάφορους συνεχείς φακούς ζουμ για τους πελάτες για να επιλέξει από: 60~240mm/F4 15~300mm/F4 21~420mm/F4 35~690mm/F4, το οποίο είναι κατάλληλο για τις εφαρμογές ελέγχου μακροχρόνιας σειράς.

Κύρια χαρακτηριστικά γνωρίσματα



- Υψηλή ευαισθησία, NETD≤20mK

- Ανίχνευση μακροχρόνιας σειράς

- Διευθετήσιμο ποσοστό πλαισίων

- Εύκολη ένταξη στο σύστημα



Προδιαγραφές προϊόντων



Πρότυπο GAVIN615B
Απόδοση ανιχνευτών IR
Ψήφισμα 640x512
Πίσσα εικονοκυττάρου 15μm
Cryocooler RS046
Φασματική σειρά 3.7μm~4.8μm MW
Χρόνος ψύξης (20°C) ≤7min
NETD (20°C) ≤20mK
Επεξεργασία εικόνας
Ποσοστό πλαισίων 50Hz/100Hz
Τρόπος εξασθένισης Γραμμικός/ιστόγραμμο/μικτός
Ψηφιακό ζουμ ×1/×2/×4
Κατεύθυνση εικόνας Οριζόντια/κάθετα/διαγώνια κτυπά
Αλγόριθμος εικόνας NUC/AGC/IDE
Ηλεκτρική προδιαγραφή
Τυποποιημένη εξωτερική διεπαφή J30JZ 25pin
Αναλογικό βίντεο PAL
Ψηφιακό βίντεο δεκαεξάμπιτο RAW/YUV: δεκαεξάμπιτη παραγωγή DVP/Cameralink
Εξωτερικός συγχρονισμός Εξωτερικός συγχρονισμός πλαισίων: RS422 επίπεδο
Επικοινωνία RS422, 115200bps
Παροχή ηλεκτρικού ρεύματος 20~28VDC
Σταθερή κατανάλωση ισχύος 12W
Διάσταση (χιλ.) 125×92×67
Βάρος ≤650g
Θερμοκρασία λειτουργίας -40°C ~ +60°C
Μέγεθος δόνησης Δόνηση: Vehicle-mounted μεταφορά υψηλής ταχύτητας GJB
Κλονισμός: Κύμα μισό-ημιτόνου, κα 40g 11, 3 άξονας 6 κατεύθυνση 3 φορές κάθε ένα
Οπτικός φακός
Προαιρετικός φακός Συνεχές ζουμ
60~240mm/F4
15~300mm/F4
21~420mm/F4
35~690mm/F4



Βιομηχανικές εφαρμογές



Η θερμική υπέρυθρη ενότητα καμερών GAVIN615B χρησιμοποιείται ευρέως πολλές περιοχές όπως το μακρινό σύστημα παρακολούθησης, το σύστημα αυξήσεων οράματος πτήσης, το ωφέλιμο φορτίο κ.λπ. πολυαισθητήρων.

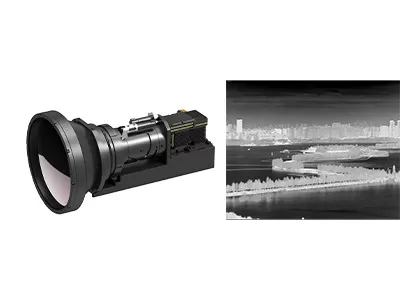

Η γρήγορη ολοκλήρωση MCT MWIR δρόσισε τη θερμική ενότητα στους κηφήνες 640x512 15μM 0



Περίπου υπέρυθρες ακτίνες GST



Η γρήγορη ολοκλήρωση MCT MWIR δρόσισε τη θερμική ενότητα στους κηφήνες 640x512 15μM 1

FAQs



1. Τι ένα cryocooler χρησιμοποιείται για;
Το Cryocoolers είναι μηχανές που κρατούν τους αισθητήρες εξαιρετικά κρύους έτσι ώστε οι θερμικές εικόνες μπορούν να ληφθούν στις μακροπρόθεσμες αποστολές. Σε πολλές εφαρμογές υψηλών σημείων, οι αισθητήρες που συλλαμβάνουν τις εικόνες απαιτούν εξαιρετικά - χαμηλές θερμοκρασίες.



2. Τι είναι το κύριο μέτρο παραγόντων η ποιότητα Cryocooler;
Η μακριά διάρκεια ζωής μπαταρίας και η αξιόπιστη λειτουργία είναι κύριοι παράγοντες για να μετρήσουν την ποιότητα ενός cryocooler. Το GSTiR cryocooler έχει μια ευρεία λειτουργούσα σειρά θερμοκρασίας και μια άριστη αξιοπιστία. MTTF του (σημάνετε το χρόνο στις αποτυχίες) έχει φθάσει σε 10.000 ώρες, το οποίο καλύπτει τις απαιτήσεις λειτουργίας μποτών 24*7.



3. Τι είναι θερμική ευαισθησία;

Η θερμική ευαισθησία, που ονομάζεται επίσης NETD (θόρυβος ισοδύναμη διαφορά θερμοκρασίας), είναι μια βασική παράμετρος για την αξιολόγηση του μέσου κύματος (MWIR) και των μακροχρόνιων καμερών θερμικής λήψης εικόνων κυμάτων (LWIR). Συσχετίζεται άμεσα με τη σαφήνεια που μετριέται από θερμικό imager. Είναι μια αριθμητική αξία που αντιπροσωπεύει τη σήματος προς θόρυβο αναλογία της διαφοράς θερμοκρασίας και μετρημένος στα milliKelvins (MK). Όσο μικρότερη η θερμική αξία ευαισθησίας, τόσο υψηλότερη η ευαισθησία και τόσο σαφέστερη η εικόνα.
