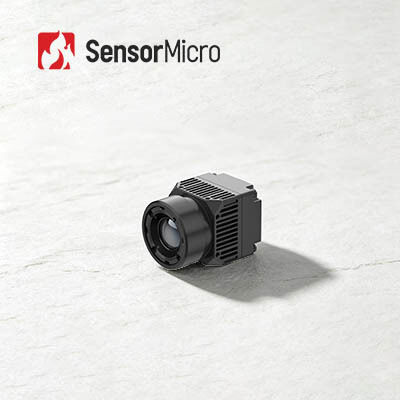

Γρήγορη ολοκλήρωση 640x512 ανάλυσης θερμικής απεικόνισης με 8μm Pixel Pitch και ακρίβεια ± 0,5°C για την υγειονομική περίθαλψη
| Τόπος καταγωγής | Κίνα |
|---|---|
| Μάρκα | SensorMicro |
| Πιστοποίηση | RoHS2.0; Reach |
| Αριθμό μοντέλου | iHA608W |
| Ποσότητα παραγγελίας min | 1 κομμάτι |
| Τιμή | Διαπραγματεύσιμος |
| Όροι πληρωμής | T/T |
Λεπτομέρειες
| Ψήφισμα | 640x512 | Κατανάλωση ρεύματος | 0.6W |
|---|---|---|---|
| Φασματικό εύρος | 8~14μm | Pixel Pitch | 8μm |
| Τυπικό NETD | ≤30mK | Ρυθμός καρέ | 25 Hz |
| Επισημαίνω | 17um θερμική απεικόνιση κάμερας,Μονάδα θερμικής φωτογραφικής μηχανής 384x288,Μονάδα θερμικής κάμερας γρήγορης ολοκλήρωσης |
||
Περιγραφή προϊόντων
Μονάδα Κάμερας Θερμικής Απεικόνισης Γρήγορης Ενσωμάτωσης 640x512 8μm για την Υγειονομική Περίθαλψη
Επισκόπηση Προϊόντος
Η μονάδα κάμερας θερμικής απεικόνισης iHA608W χρησιμοποιεί έναν ανιχνευτή υπερύθρων ApexCore 640×512/8μm για μη επαφική μέτρηση θερμοκρασίας ιατρικού προσανατολισμού με ακρίβεια έως ±0,5°C. Διαθέτοντας αποκλειστικούς ιατρικούς αλγόριθμους θερμικής επεξεργασίας, παράγει λεπτομερείς θερμικές εικόνες και αξιόπιστα δεδομένα θερμοκρασίας. Συμπαγής και ελαφρύς με σχεδιασμό pixel 8-μm, ο πυρήνας περιλαμβάνει διεπαφές βίντεο Type-C και USB2.0 με υποστήριξη SDK πολλαπλών πλατφορμών. Ιδανικό για ιατρική διάγνωση, προληπτικό έλεγχο υγείας και μέτρηση θερμοκρασίας ζώων κτηνοτροφίας.
Κύρια Χαρακτηριστικά
- Ακριβής μέτρηση θερμοκρασίας και λεπτομερής θερμική απεικόνιση
- Μη επαφική μέτρηση θερμοκρασίας σώματος με ακρίβεια έως ±0,5°C
- Φακός ιατρικής βαθμίδας και ειδικοί αλγόριθμοι για καθαρά θερμικά οπτικά δεδομένα
- Ελαφρύς συμπαγής ενσωματωμένος πυρήνας
- Ανιχνευτής υπερύθρων 8-μm ApexCore για μικροσκοπική διάταξη
- Διαστάσεις 21×21×31,5 mm, βάρος 25±2 g
- Εύκολη ενσωμάτωση για προγραμματιστές
- Διπλές διεπαφές Type-C + USB2.0
- SDK για Windows, Android και Linux
Προδιαγραφές Προϊόντος
| Μοντέλο | iHA608W |
|---|---|
| Δείκτες Ανιχνευτών IR | |
| Ευαίσθητο Υλικό | VOx |
| Ανάλυση | 640×512 |
| Μέγεθος Pixel | 8μm |
| Φασματική Απόκριση | 8μm ~ 14μm |
| Τυπικό NETD | ≤30mK |
| Επεξεργασία Εικόνας | |
| Ψηφιακός Ρυθμός Καρέ | 25Hz |
| Χρόνος Εκκίνησης | ≤6s |
| Ψηφιακό Βίντεο | RAW/YUV/TMP |
| Αλγόριθμος Εικόνας | NUC/3DNR/DNS/DRC/EE |
| Προβολή Εικόνας | Ιατρικό/Ψευδοχρώμα (Pseudo Color) |
| Λογισμικό Υπολογιστή | |
| Λογισμικό Υπολογιστή | Έλεγχος Μονάδας & Προβολή Βίντεο |
| Μέτρηση Θερμοκρασίας | |
| Θερμοκρασία Λειτουργίας | 10℃~+50℃ |
| Εύρος Μέτρησης Θερμοκρασίας | 32℃~+42℃ |
| Ακρίβεια Μέτρησης Θερμοκρασίας | ≤±0,5℃ (μετά από προθέρμανση 2 λεπτών, περιβάλλον 23±3°C, στόχος 32-42°C) |
| Απόσταση Μέτρησης | 0,5m-5 m· υποστηρίζει μέτρηση θερμοκρασίας πολλαπλών αποστάσεων μέσω SDK |
| SDK | Υποστήριξη SDK για Windows/Android/Linux, Δυνατότητα Ανάλυσης Ροής Βίντεο, Έλεγχος Μονάδας, Ολοκληρωμένη Μέτρηση Θερμοκρασίας Συστοιχίας, Θερμική Απεικόνιση, Ρύθμιση Παραθύρου Θερμοκρασίας, Πολλαπλή Ενσωμάτωση |
| Ηλεκτρικά Χαρακτηριστικά | |
| Τυπική Εξωτερική Διεπαφή | USB(TYPE-C) |
| Διεπαφή Επικοινωνίας | USB |
| Διεπαφή Ψηφιακού Βίντεο | USB2.0 |
| Τάση Τροφοδοσίας | 5V±0,5 |
| Τυπική Κατανάλωση Ισχύος | 0,6W |
| Οπτικός Φακός | |
| Εστιακή Απόσταση | 4mm |
| Τύπος Φακού | Σταθερής Εστίασης Αθερμικός |
| F/# | 1 |
| FOV(Ο×Κ) | 69,2°×55,4° |
| Μηχανικά Χαρακτηριστικά | |
| Μέγεθος (συμπεριλαμβανομένου του φακού) | 21mm×21mm×31,5mm (συμπεριλαμβανομένου φακού 4mm) |
| Βάρος (συμπεριλαμβανομένου του φακού) | 25g±2 (συμπεριλαμβανομένου φακού 4mm) |
| Περιβαλλοντική Προσαρμοστικότητα | |
| Θερμοκρασία Λειτουργίας | -10℃~+50℃ |
| Θερμοκρασία Αποθήκευσης | -45℃~+85℃ |
| Υγρασία | 5%~95%, χωρίς συμπύκνωση |
| Δόνηση | 5,35grms, Τυχαία Δόνηση, 3 αξόνων |
| Κρούση | Ημιτονοειδές Κύμα, 40g/11ms, Κατεύθυνση Κρούσης, 3 Άξονες, 6 Κατευθύνσεις |
| ESD | Εκκένωση επαφής 6kV· εκκένωση αέρα 8kV |
| Πιστοποίηση | |
| Περιβαλλοντική Πιστοποίηση | ROHS2.0/REACH |
Βιομηχανικές Εφαρμογές
Η θερμική μονάδα iHA608W αναμένεται να χρησιμοποιηθεί ευρέως στους τομείς του Προληπτικού Ελέγχου Ασθενειών, της Φυσικοθεραπείας Παραδοσιακής Κινεζικής Ιατρικής, των Τακτικών Ιατρικών Ελέγχων (Check-up), της Αποκατάστασης και σχετικών εφαρμογών υγειονομικής περίθαλψης.
Πλεονεκτήματα Χαρτοφυλακίου Προϊόντων
- Διαφοροποιημένο Χαρτοφυλάκιο Προϊόντων: Ένα ευρύ φάσμα μορφών προϊόντων, συμπεριλαμβανομένων ανιχνευτών υπερύθρων, πυρήνων καμερών και μονάδων, για την κάλυψη διαφόρων απαιτήσεων ενσωμάτωσης.
- Πλούσια Ποικιλία Προϊόντων: Πολλαπλοί συνδυασμοί αναλύσεων συστοιχίας, μεγεθών pixel, ζωνών κυμάτων και επιλογών φακών παρέχουν μεγαλύτερη ευελιξία για διάφορες εφαρμογές.
- Εξαιρετική Απόδοση: Καθαρή απεικόνιση, συμπαγές μέγεθος, χαμηλή κατανάλωση ισχύος, υψηλή ευαισθησία και ισχυρή αξιοπιστία—σχεδιασμένα να αποδίδουν σε ευρύ φάσμα περιβαλλοντικών προκλήσεων.
- Εύκολη Ενσωμάτωση: Οι πολλαπλές επιλογές διεπαφών καθιστούν την ενσωμάτωση απλή και επιτρέπουν την ταχεία ανάπτυξη σε πολλαπλούς τομείς εφαρμογών.
Συχνές Ερωτήσεις
1. Σχετικά με τον ανιχνευτή υπερύθρων μεταλλικής συσκευασίας
Η μεταλλική συσκευασία χρησιμοποιεί μεταλλικό περίβλημα σωλήνα, θερμοηλεκτρικό ψύκτη (TEC) και στηλοειδή απαγωγέα αερίων (getter). Ο TEC διαδραματίζει σημαντικό ρόλο στη σταθεροποίηση της θερμοκρασίας λειτουργίας, έτσι ώστε ο ανιχνευτής υπερύθρων να λειτουργεί σε θερμοκρασία δωματίου, βελτιώνοντας έτσι την ικανότητα των αισθητήρων θερμικής απεικόνισης να προσαρμόζονται σε ακραία περιβάλλοντα, όπως πυκνή ομίχλη, βροχή και χιόνι.
Το μειονέκτημα είναι ότι το κόστος είναι πολύ υψηλό, αντιπροσωπεύοντας περισσότερο από το 60% του συνολικού κόστους ολόκληρης της παραγωγής μη ψυχόμενων προϊόντων, και προκαλεί μακρύ κύκλο παραγωγής. Αυτή η μέθοδος συσκευασίας έχει σχεδιαστεί για εφαρμογές υψηλών προδιαγραφών.
2. Σχετικά με τον ανιχνευτή υπερύθρων κεραμικής συσκευασίας
Η διαδικασία κεραμικής συσκευασίας είναι παρόμοια με τη μεταλλική συσκευασία, αποτελώντας μια ώριμη τεχνολογία συσκευασίας ανιχνευτών υπερύθρων. Σε σύγκριση με τη μεταλλική συσκευασία, ο όγκος και το βάρος του συσκευασμένου ανιχνευτή μειώνονται σημαντικά. Για την κεραμική συσκευασία, το κύκλωμα ανάγνωσης διαθέτει λειτουργία αυτόματης ρύθμισης της θερμοκρασίας λειτουργίας και δεν απαιτεί σταθεροποίηση TEC.
3. Συσκευασία σε Επίπεδο Πυριτίου (Wafer Level Packaging)
Η συσκευασία σε επίπεδο πυριτίου, γνωστή και ως συσκευασία μεγέθους πλακιδίου (wafer-level packaging), έχει καταστεί σημαντικό μέρος της προηγμένης τεχνολογίας συσκευασίας στη βιομηχανία ημιαγωγών. Η συσκευασία σε επίπεδο πυριτίου (WLP) είναι η διαδικασία ολοκλήρωσης συσκευασίας υψηλού κενού απευθείας σε ολόκληρο το πλακίδιο MEMS, ακολουθούμενη από χάραξη και κοπή για την κατασκευή ενός μεμονωμένου ανιχνευτή υπερύθρων. Εκτελεί τις περισσότερες ή όλες τις διαδικασίες συσκευασίας και δοκιμών απευθείας στο πλακίδιο του ανιχνευτή IR πριν από τον τεμαχισμό.
Πρόκειται για μια βελτιωμένη συσκευασία μεγέθους τσιπ που καλύπτει τις ανάγκες για μικρό μέγεθος, χαμηλό βάρος, φορητότητα, χρήση στο χέρι, χαμηλή τιμή και υψηλή αποδοτικότητα παραγωγής.
