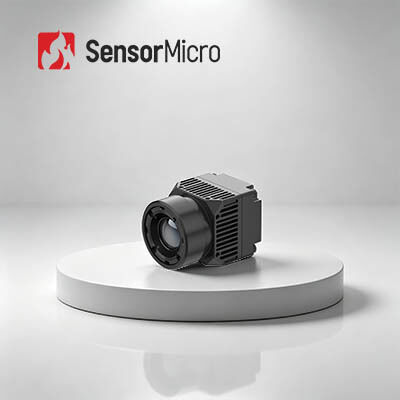

Πυρήνας ιατρικής κάμερας υπέρυθρης θερμικής απεικόνισης με ανάλυση 640x512 και βήμα pixel 8μm για ακρίβεια ±0,5°C
| Τόπος καταγωγής | Κίνα |
|---|---|
| Μάρκα | SensorMicro |
| Πιστοποίηση | RoHS2.0; Reach |
| Αριθμό μοντέλου | iHA608W |
| Ποσότητα παραγγελίας min | 1 κομμάτι |
| Τιμή | Διαπραγματεύσιμος |
| Όροι πληρωμής | T/T |
Λεπτομέρειες
| Ψήφισμα | 640x512 | Κατανάλωση ρεύματος | 0.6W |
|---|---|---|---|
| Φασματικό εύρος | 8~14μm | Pixel Pitch | 8μm |
| Τυπικό NETD | ≤30mK | Ρυθμός καρέ | 25 Hz |
| Επισημαίνω | Ιατρικός πυρήνας καμερών θερμικής λήψης εικόνων υπέρυθρος,Υπέρυθρος πυρήνας 384x288 καμερών,17um ιατρικός θερμικός πυρήνας καμερών |
||
Περιγραφή προϊόντων
Πυρήνας Ιατρικής Υπέρυθρης Κάμερας Θερμικής Απεικόνισης 640x512 8μm
Επισκόπηση Προϊόντος
Εξοπλισμένος με υπέρυθρο ανιχνευτή ApexCore 640×512/8μm, ο iHA608W είναι ένας εξειδικευμένος θερμικός πυρήνας σχεδιασμένος για μέτρηση θερμοκρασίας σώματος χωρίς επαφή με ακρίβεια ±0,5°C. Οι αποκλειστικοί ιατρικοί αλγόριθμοι παρέχουν λεπτομερείς θερμικές εικόνες και αξιόπιστα δεδομένα θερμοκρασίας. Ο σχεδιασμός pixel 8 μm επιτυγχάνει μια συμπαγή και ελαφριά δομή. Οι διεπαφές βίντεο Type-C και USB2.0 μαζί με το SDK πολλαπλών πλατφορμών απλοποιούν την ενσωμάτωση.
Κύρια Χαρακτηριστικά
- Ακριβής μέτρηση θερμοκρασίας χωρίς επαφή έως ±0,5°C, φακός ιατρικής ποιότητας και αλγόριθμοι για ευκρινείς θερμικές εικόνες
- Συμπαγείς διαστάσεις 21×21×31,5 mm, βάρος 25±2 g χάρη στον υπέρυθρο ανιχνευτή ApexCore 8 μm
- Διεπαφές Type-C & USB2.0, υποστήριξη SDK για Windows, Android και Linux για ταχεία ανάπτυξη
Προδιαγραφές Προϊόντος
| Μοντέλο | iHA608W |
|---|---|
| Δείκτες Ανιχνευτών IR | |
| Ευαίσθητο Υλικό | VOx |
| Ανάλυση | 640×512 |
| Μέγεθος Pixel | 8μm |
| Φασματική Απόκριση | 8μm ~ 14μm |
| Τυπικό NETD | ≤30mK |
| Επεξεργασία Εικόνας | |
| Ψηφιακός Ρυθμός Καρέ | 25Hz |
| Χρόνος Εκκίνησης | ≤6s |
| Ψηφιακό Βίντεο | RAW/YUV/TMP |
| Αλγόριθμος Εικόνας | NUC/3DNR/DNS/DRC/EE |
| Εμφάνιση Εικόνας | Medical/Pseudo Color |
| Λογισμικό Υπολογιστή | |
| Λογισμικό Υπολογιστή | Έλεγχος Μονάδας & Προβολή Βίντεο |
| Μέτρηση Θερμοκρασίας | |
| Θερμοκρασία Λειτουργίας | 10℃~+50℃ |
| Εύρος Μέτρησης Θερμοκρασίας | 32℃~+42℃ |
| Ακρίβεια Μέτρησης Θερμοκρασίας | ≤±0,5℃ (μετά από προθέρμανση 2 λεπτών, θερμοκρασία περιβάλλοντος 23±3°C, στόχος 32-42°C) |
| Απόσταση Μέτρησης | 0,5m-5 m, υποστηρίζει μέτρηση θερμοκρασίας πολλαπλών αποστάσεων μέσω SDK |
| SDK | Υποστήριξη SDK για Windows/Android/Linux, Υλοποίηση Ανάλυσης Ροής Βίντεο, Έλεγχος Μονάδας, Ολοκληρωμένη Μέτρηση Θερμοκρασίας Πίνακα, Θερμική Απεικόνιση, Ρύθμιση Παραθύρου Θερμοκρασίας, Πολλαπλή Ενσωμάτωση |
| Ηλεκτρικά Χαρακτηριστικά | |
| Τυπική Εξωτερική Διεπαφή | USB(TYPE-C) |
| Διεπαφή Επικοινωνίας | USB |
| Διεπαφή Ψηφιακού Βίντεο | USB2.0 |
| Τάση Τροφοδοσίας | 5V±0,5 |
| Τυπική Κατανάλωση Ισχύος | 0,6W |
| Οπτικός Φακός | |
| Εστιακή Απόσταση | 4mm |
| Τύπος Φακού | Σταθερής Εστίασης Αθερμικός |
| F/# | 1 |
| FOV(H×V) | 69,2°×55,4° |
| Μηχανικά Χαρακτηριστικά | |
| Διαστάσεις (συμπεριλαμβανομένου του φακού) | 21mm×21mm×31,5mm (συμπεριλαμβανομένου του φακού 4mm) |
| Βάρος (συμπεριλαμβανομένου του φακού) | 25g±2 (συμπεριλαμβανομένου του φακού 4mm) |
| Περιβαλλοντική Προσαρμοστικότητα | |
| Θερμοκρασία Λειτουργίας | -10℃~+50℃ |
| Θερμοκρασία Αποθήκευσης | -45℃~+85℃ |
| Υγρασία | 5%~95%, χωρίς συμπύκνωση |
| Δόνηση | 5,35grms, Τυχαία Δόνηση, 3 αξόνων |
| Κρούση | Ημιτονοειδές Κύμα, 40g/11ms, Κατεύθυνση Κρούσης, 3 Άξονες, 6 Κατευθύνσεις |
| ESD | Εκκένωση επαφής 6kV, εκκένωση αέρα 8kV |
| Πιστοποίηση | |
| Περιβαλλοντική Πιστοποίηση | ROHS2.0/REACH |
Βιομηχανικές Εφαρμογές
Η θερμική μονάδα iHA608W αναμένεται να χρησιμοποιηθεί ευρέως στους τομείς του Ελέγχου Ασθενειών, της Φυσικοθεραπείας Παραδοσιακής Κινεζικής Ιατρικής, του Προληπτικού Ελέγχου Υγείας, της Αποκατάστασης κ.λπ. σήμερα και στο μέλλον.
Παραγωγική Ικανότητα
Εσωτερικές Τεχνολογίες Υπέρυθρων Ανιχνευτών
- Μη Ψυχόμενοι Υπέρυθροι Ανιχνευτές VOx 0,11μm 8 ιντσών
- Ψυχόμενοι Υπέρυθροι Ανιχνευτές MCT 0,5μm 8 ιντσών
- Ψυχόμενοι Υπέρυθροι Ανιχνευτές T2SL 0,5μm 8 ιντσών
Παραγωγική Ικανότητα & Πλεονεκτήματα
- 6 εκατομμύρια ιδιοπαραγόμενοι υπέρυθροι ανιχνευτές ετησίως
- Εγκατάσταση κατασκευής ημιαγωγών 30.000 m²
- Χώρος καθαρού δωματίου (cleanroom) 20.000 m²
Συχνές Ερωτήσεις
1. Πώς λειτουργεί το μη ψυχόμενο μικροβολομετρικό στοιχείο εστιακού επιπέδου;
Χρησιμοποιώντας την αρχή του θερμικού φαινομένου της υπέρυθρης ακτινοβολίας, ο μη ψυχόμενος υπέρυθρος ανιχνευτής μετατρέπει την ενέργεια της υπέρυθρης ακτινοβολίας σε θερμική ενέργεια με υλικό απορρόφησης υπερύθρων, έτσι ώστε να αυξάνεται η θερμοκρασία του ευαίσθητου υλικού. Στη συνέχεια, μια συγκεκριμένη φυσική παράμετρος του ευαίσθητου υλικού αλλάζει αντίστοιχα και μετατρέπεται σε ηλεκτρικό σήμα ή σήμα ορατού φωτός μέσω ενός ειδικά σχεδιασμένου μηχανισμού μετατροπής για την πραγματοποίηση της ανίχνευσης του αντικειμένου.
2. Ποιο είναι το πλεονέκτημα του μη ψυχόμενου υπέρυθρου ανιχνευτή;
Ο μη ψυχόμενος υπέρυθρος ανιχνευτής εστιακού επιπέδου δεν χρειάζεται διάταξη Integrated Dewar Cooler Assembly (IDCA) και μπορεί να λειτουργήσει σε θερμοκρασία δωματίου. Διαθέτει πλεονεκτήματα όπως ταχεία εκκίνηση, χαμηλή κατανάλωση ενέργειας, μικρό μέγεθος, χαμηλό βάρος, μεγάλη διάρκεια ζωής, χαμηλό κόστος κ.λπ. Παρόλο που η ευαισθησία του μη ψυχόμενου υπέρυθρου ανιχνευτή εστιακού επιπέδου δεν είναι τόσο υψηλή όσο των ψυχόμενων υπέρυθρων ανιχνευτών, μετά από χρόνια εξέλιξης, η σχέση κόστους-απόδοσης έχει γίνει σαφώς καλύτερη από τον ψυχόμενο ανιχνευτή, προσφέροντας ευρύτερες προοπτικές εφαρμογής.
