640x512 Ανάλυση υπέρυθρης θερμικής μονάδας με 8μm pixel pitch για ιατρική-επίπεδο συντονισμού

  • 640x512 Resolution Infrared Thermal Module with 8μm Pixel Pitch for Medical-Level Tuning
Τόπος καταγωγής Κίνα
Μάρκα SensorMicro
Πιστοποίηση RoHS2.0; Reach
Αριθμό μοντέλου iHA608W
Ποσότητα παραγγελίας min 1 κομμάτι
Τιμή Διαπραγματεύσιμος
Όροι πληρωμής T/T
Λεπτομέρειες
Ψήφισμα 640x512 Κατανάλωση ρεύματος 0.6W
Φασματικό εύρος 8~14μm Pixel Pitch 8μm
Τυπικό NETD ≤30mK Ρυθμός καρέ 25 Hz
Επισημαίνω

Υπέρυθρη θερμική ενότητα 384x288

,

Υπέρυθρη θερμική ενότητα θερμοκρασίας δερμάτων
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων
Υπέρυθρη θερμική μονάδα 640x512 8μm για τη μέτρηση της θερμοκρασίας του ανθρώπινου σώματος
Επισκόπηση προϊόντος

Ο μη ψυχόμενος πυρήνας υπέρυθρης κάμερας iHA608W έχει σχεδιαστεί ειδικά για ανέπαφη μέτρηση θερμοκρασίας σώματος ιατρικού επιπέδου. Βασισμένος στον ανιχνευτή ApexCore 640×512/8μm και πλήρως βαθμονομημένος για ακρίβεια, επιτυγχάνει ακρίβεια μέτρησης ±0,5 βαθμών. Οι προηγμένοι αλγόριθμοι επεξεργασίας ιατρικής εικόνας βελτιστοποιούν τις λεπτομέρειες της θερμικής εικόνας και αποδίδουν με ακρίβεια την κατανομή της θερμοκρασίας για αξιόπιστα αποτελέσματα.

Κύρια χαρακτηριστικά
  • Ρύθμιση ιατρικού επιπέδου: Ειδικά βαθμονομημένο για ανέπαφη ανάγνωση θερμοκρασίας σώματος με ακρίβεια ±0,5°C
  • Οπτικά ιατρικής ποιότητας: Οπτικός φακός υψηλής ποιότητας σε συνδυασμό με αποκλειστικούς ιατρικούς θερμικούς αλγορίθμους
  • Βελτιστοποιημένη σμίκρυνση: Εξαιρετικά συμπαγής σχεδιασμός με χρήση τεχνολογίας υπέρυθρου ανιχνευτή 8 μm
  • Συμπαγείς διαστάσεις: Μέγεθος 21×21×31,5 mm και βάρος 25±2 g για εύκολη ενσωμάτωση
  • Ευέλικτη συνδεσιμότητα: Διπλές διεπαφές βίντεο Type-C και USB2.0
  • Ολοκληρωμένη υποστήριξη ανάπτυξης: Πλήρες SDK για λειτουργικά συστήματα Windows, Android και Linux
Προδιαγραφές προϊόντος
Μοντέλο iHA608W
Δείκτες ανιχνευτών IR
Ευαίσθητο υλικό VOx
Ανάλυση 640×512
Μέγεθος εικονοστοιχείου 8μm
Φασματική απόκριση 8μm ~ 14μm
Τυπικό NETD ≤30mK
Επεξεργασία εικόνας
Ψηφιακός ρυθμός καρέ 25Hz
Χρόνος εκκίνησης ≤6s
Ψηφιακό βίντεο RAW/YUV/TMP
Αλγόριθμος εικόνας NUC/3DNR/DNS/DRC/EE
Προβολή εικόνας Ιατρικό/Ψευδοχρώμα
Μέτρηση θερμοκρασίας
Θερμοκρασία λειτουργίας 10℃~+50℃
Εύρος μέτρησης θερμοκρασίας 32℃~+42℃
Ακρίβεια μέτρησης θερμοκρασίας ≤±0,5℃ (μετά από προθέρμανση 2 λεπτών, περιβάλλον 23±3°C, στόχος 32-42°C)
Απόσταση μέτρησης 0,5m-5 m, υποστηρίζει μέτρηση θερμοκρασίας πολλαπλών αποστάσεων μέσω SDK
Ηλεκτρικά χαρακτηριστικά
Τυπική εξωτερική διεπαφή USB(TYPE-C)
Διεπαφή επικοινωνίας USB
Διεπαφή ψηφιακού βίντεο USB2.0
Τάση τροφοδοσίας 5V±0,5
Τυπική κατανάλωση ισχύος 0,6W
Οπτικός φακός
Εστιακή απόσταση 4mm
Τύπος φακού Σταθερής εστίασης αθερμικός
F/# 1
FOV(H×V) 69,2°×55,4°
Μηχανικά χαρακτηριστικά
Μέγεθος (συμπεριλαμβανομένου του φακού) 21mm×21mm×31,5mm (συμπεριλαμβανομένου φακού 4mm)
Βάρος (συμπεριλαμβανομένου του φακού) 25g±2 (συμπεριλαμβανομένου φακού 4mm)
Περιβαλλοντική προσαρμοστικότητα
Θερμοκρασία λειτουργίας -10℃~+50℃
Θερμοκρασία αποθήκευσης -45℃~+85℃
Υγρασία 5%~95%, χωρίς συμπύκνωση
Δόνηση 5,35grms, Τυχαία δόνηση, 3 αξόνων
Κρούση Ημιτονοειδές κύμα μισής περιόδου, 40g/11ms, Κατεύθυνση κρούσης, 3 άξονες, 6 κατευθύνσεις
ESD Εκκένωση επαφής 6kV, εκκένωση αέρα 8kV
Πιστοποίηση
Περιβαλλοντική πιστοποίηση ROHS2.0/REACH
Βιομηχανικές εφαρμογές

Η θερμική μονάδα iHA608W έχει σχεδιαστεί για ευρεία χρήση σε ιατρικές εφαρμογές και εφαρμογές υγειονομικής περίθαλψης, συμπεριλαμβανομένου του προσυμπτωματικού ελέγχου ασθενειών, της φυσικοθεραπείας Παραδοσιακής Κινεζικής Ιατρικής, των ιατρικών εξετάσεων (check-up), της αποκατάστασης και συναφών τομέων.

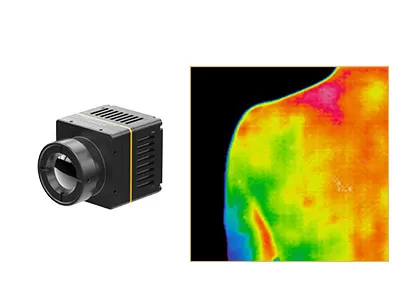

Infrared thermal module for medical temperature measurement applications
Τα βασικά μας πλεονεκτήματα
Σταθερή προμήθεια

Διαθέτοντας μια σταθερή και αξιόπιστη αλυσίδα εφοδιασμού σε ολόκληρο το οικοσύστημά μας, μπορούμε να ανταποκρινόμαστε γρήγορα στις απαιτήσεις της αγοράς.

Βιώσιμη καινοτομία

Με εξειδίκευση στην κατασκευή ανιχνευτών και εμπειρία στην υποστήριξη ενσωμάτωσης συστημάτων, αποκτούμε βαθιά κατανόηση των απαιτήσεων απόδοσης, βελτιστοποιούμε συνεχώς τα σχέδια και δημιουργούμε έναν ενάρετο κύκλο: Εφαρμογή προϊόντος → Τεχνική ανατροφοδότηση → Αναβάθμιση προϊόντος.

Συχνές ερωτήσεις
Τι είναι ο ανιχνευτής υπερύθρων / αισθητήρας θερμικής απεικόνισης;

Τα υπέρυθρα κύματα δεν είναι ορατά με το ανθρώπινο μάτι. Ο ανιχνευτής υπερύθρων / αισθητήρας θερμικής απεικόνισης είναι μια οπτικοηλεκτρική συσκευή που αντιδρά στην υπέρυθρη ακτινοβολία και τη θερμική ενέργεια, τη μετατρέπει σε ηλεκτρικό σήμα και στη συνέχεια εξάγει ορατές θερμικές εικόνες.

Τι είναι το WLP;

Το WLP αναφέρεται στη συσκευασία σε επίπεδο πλακιδίου (wafer level package). Είναι η διαδικασία ολοκλήρωσης της συσκευασίας υψηλού κενού απευθείας σε ολόκληρο το πλακίδιο MEMS και, στη συνέχεια, της χάραξης και κοπής για την κατασκευή ενός ενιαίου αισθητήρα υπερύθρων. Μαζί με τη μεταλλική συσκευασία και την κεραμική συσκευασία, αποτελούν τις 3 κύριες μορφές συσκευασίας μη ψυχόμενων ανιχνευτών υπερύθρων.

Ποιο είναι το πλεονέκτημα του WLP;

Οι ανιχνευτές υπερύθρων WLP είναι ειδικά σχεδιασμένοι για να ανταποκρίνονται στις απαιτήσεις σμίκρυνσης και χαμηλού κόστους κατά την εφαρμογή της τεχνολογίας υπερύθρων στην αγορά καταναλωτικών ηλεκτρονικών ειδών. Πλέον προσφέρουμε μια ποικιλία λύσεων μονάδων υπερύθρων WLP για την προώθηση περισσότερων νέων εφαρμογών σε αναδυόμενες αγορές.
