Ενότητα κάμερας OEM με ψύξη με LWIR ανάλυση 1280x1024, βήμα pixel 10μm και ανιχνευτή υπερύθρων 35mK NETD

  • OEM Cooled Camera Module with LWIR 1280x1024 Resolution 10μm Pixel Pitch and 35mK NETD Infrared Detector
  • OEM Cooled Camera Module with LWIR 1280x1024 Resolution 10μm Pixel Pitch and 35mK NETD Infrared Detector
Τόπος καταγωγής Wuhan, επαρχία Hubei, Κίνα
Μάρκα SensorMicro
Πιστοποίηση ISO9001:2015; RoHS; Reach
Αριθμό μοντέλου EYAS G1210LC
Ποσότητα παραγγελίας min 1 κομμάτι
Τιμή Διαπραγματεύσιμος
Όροι πληρωμής T/T
Λεπτομέρειες
Ψήφισμα 1280x1024 Pixel Pitch 10μm
NETD 35mK(F2) Φασματικό εύρος 70,7μm±0,2μm·9,4μm±0,3μm
Μέγεθος 148×59×82 χιλιοστά Ρυθμός καρέ 1~100Hz Ρυθμιζόμενο
Επισημαίνω

Δροσισμένη cOem ενότητα καμερών

,

12um υπέρυθρη δροσισμένη ανιχνευτής ενότητα καμερών

,

Δροσισμένες ενότητες καμερών MWIR ανιχνευτής
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων
Υψηλής ανάλυσης 1280x1024 / 10 μm LWIR ψυγμένη υπέρυθρη μονάδα με πίνακα εγγύτητας
Περιγραφή του προϊόντος

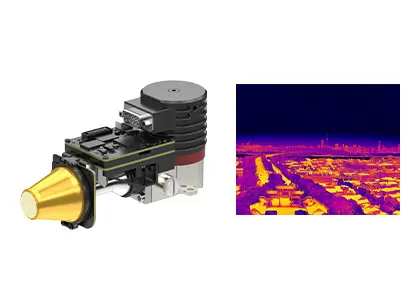

Η ενότητα ψύξης AD EYAS G1210LC αποτελείται από ανιχνευτή υπέρυθρου ψύξης 1280×1024/10μm LWIR και πλακέτα κυκλώματος AD (αναλογικό σε ψηφιακό).η μονάδα μετατρέπει το αναλογικό σήμα εξόδου του ψυγμένου υπέρυθρου ανιχνευτή σε ψηφιακή ροή βίντεο, παρέχοντας ταυτόχρονα την απαιτούμενη ισχύ κίνησης και έλεγχο χρονισμού.

Η λύση αυτή βοηθά τους πελάτες OEM να διεξάγουν γρήγορα δοκιμές υπερύθρων ανιχνευτών, να απλοποιούν την ολοκλήρωση του συστήματος και να επιταχύνουν σημαντικά την ανάπτυξη.Οι ενότητες LWIR προσφέρουν ισχυρότερες δυνατότητες διείσδυσης και αντεπαναστάσεων, καθιστώντας τους κατάλληλους για εφαρμογές υψηλής αξιοπιστίας υπό πολύπλοκες συνθήκες.

Βασικά χαρακτηριστικά
  • Αναλογική σε ψηφιακή μετατροπή, επιταχυνόμενη ανάπτυξη- Βασισμένοι σε ανιχνευτές υπέρυθρων 1280x1024/10μm LWIR, ενσωματωμένα με κυκλώματα AD για μετατροπή αναλογικής σε ψηφιακή.
  • LWIR για ανίχνευση αντι-διαταραχών- Δυνατή διείσδυση μέσα από σκόνη και άμμο, κατάλληλη για πολύπλοκα περιβάλλοντα, χωρίς να επηρεάζεται από αντανακλάσεις από τον ήλιο και την επιφάνεια της θάλασσας, ικανή να ανιχνεύει αντικείμενα χαμηλής θερμοκρασίας.
  • Εξαιρετική απόδοση, εύκολη ενσωμάτωση- Η διεπαφή Cameralink εκδίδει 16bit raw data, με έλεγχο σειριακής θύρας.
Προδιαγραφές προϊόντος
Παράμετρος Προδιαγραφές
Σχήμα ΕΥΑΣ G1210LC
Δείκτες
Απόφαση 1280×1024
Μέγεθος pixel 10 μm
Φασματική ανταπόκριση 70,7μm±0,2μm·9,4μm±0,3μm
Διάγνωση υπεριώδους ακτινοβολίας NETD ((23°C) 35mK ((F2)
Τρόπος λειτουργίας
Ποσοστό καρέ 1~100Hz, ρυθμιζόμενο
Τρόπος λειτουργίας Εικόνα, Τρόπος ITR, Αντι-φυτρώνει, Τρόπος Windows
Ηλεκτρική
Τυπική εξωτερική διεπαφή 60pin: 37201-SM060-032W1R01
5pin: A1257WR-S-5P-LCP
Ψηφιακό βίντεο 16 bit CameraLink (CameraLink λειτουργία διπλής βάσης)
Εξωτερική συγχρονισμός CC1: Εξωτερικό πλαίσιο συγχρονισμένο
Επικοινωνία CameraLink UART (προεπιλεγμένο) / RS232 (προσαρμόσιμο)
Ταχύτητα Baud: 9600bps (προεπιλεγμένο)
Ηλεκτρική τροφοδοσία Δελτίο AD: 5V
Κρυοψύκτη: 24V
Σταθερή ισχύς (23°C) ≤13W
Χρόνος ψύξης (23°C) ≤6 λεπτά
Μέγεθος (mm) 148×59×82
Βάρος (g) ≤ 680
Θέρμανση λειτουργίας -40°C~+71°C
Βιομηχανικές εφαρμογές

Η μονάδα θερμικής απεικόνισης EYAS G1210LC χρησιμοποιείται ευρέως σε πολλούς τομείς, όπως η NDT, η παρακολούθηση του περιβάλλοντος, η παρακολούθηση μεγάλου βεληνεκούς, η επιστημονική έρευνα και πολλά άλλα.

Για το SensorMicro

Η SensorMicro ιδρύθηκε με μια απλή αλλά ισχυρή πεποίθηση: η καινοτομία πρέπει να εξυπηρετεί τις ανάγκες του πραγματικού κόσμου.και τις δυνατότητες που κρύβονται από κάτω.

Μετατρέποντας την αόρατη θερμότητα σε ορατή πραγματικότητα, βοηθάμε τις βιομηχανίες να παίρνουν πιο έξυπνες αποφάσεις, να προστατεύουν αυτό που έχει μεγαλύτερη σημασία και να περιηγούνται με σαφήνεια στην πολυπλοκότητα.Η δέσμευσή μας να είμαστε αυτοδημιουργημένοι και πελάτες πρώτα έχει οδηγήσει την παγκόσμια δυναμική μας σε θέματα ασφάλειας, πυρόσβεση, βιομηχανική επιθεώρηση, ιατρική περίθαλψη, μηχανική όραση, παρακολούθηση του περιβάλλοντος και βασικές πτυχές της ουδετερότητας άνθρακα.

Είμαστε κάτι παραπάνω από μια εταιρεία υπέρυθρης τεχνολογίας. Είμαστε μια κοινότητα ανθρώπων που δεσμεύονται για την οικοδόμηση ενός βιώσιμου, ηθικού και ανθρώπινου μέλλοντος.Κάθε pixel της καινοτομίας που δημιουργούμε είναι μια υπόσχεση για την προστασία, να ενδυναμώσει, και να υπηρετήσει.

Συχνές Ερωτήσεις
1Τι είναι η θερμική ευαισθησία;
Η θερμική ευαισθησία, που ονομάζεται επίσης NETD (διαφορά ισοδύναμης θερμοκρασίας θορύβου), είναι βασική παράμετρος για την αξιολόγηση των θερμικών φωτογραφικών μηχανών μεσαίου κύματος (MWIR) και μεγάλου κύματος (LWIR).Είναι άμεσα συνδεδεμένη με την καθαρότητα που μετράται από την θερμική μηχανήΕίναι μια αριθμητική τιμή που αντιπροσωπεύει τη σχέση σήματος/θόρυβου της διαφοράς θερμοκρασίας και μετριέται σε milliKelvin (mK).Όσο μεγαλύτερη είναι η ευαισθησία και τόσο πιο καθαρή η εικόνα.
2Ποιες είναι οι εφαρμογές της θερμικής απεικόνισης;
Η μέτρηση θερμοκρασίας και η απεικόνιση σε όλες τις καιρικές συνθήκες είναι δύο βασικές λειτουργίες της τεχνολογίας θερμικής απεικόνισης υπέρυθρου.Τα προϊόντα που αναπτύσσονται με βάση αυτές τις δύο τεχνολογίες χρησιμοποιούνται ευρέως στην ασφάλεια και την παρακολούθηση, ωφέλιμα φορτία, βιομηχανική επιθεώρηση, πυρόσβεση, προγνωστική συντήρηση, ADAS, πρόληψη επιδημιών, AIoT και πολλά άλλα.
3Τι είναι ο ανιχνευτής MCT/HgCdTe;
Το MCT, που ονομάζεται επίσης HgCdTe, αναφέρεται στο υδράργυρο-καδμικό-τελλουρίδιο το οποίο είναι μια χημική ένωση από τελουρίδιο του καδμίου (CdTe) και τελουρίδιο του υδράργυρου (HgTe) και ένα κοινό υλικό σε φωτοανιχνευτές.Ο ανιχνευτής MCT/HgCdTe είναι φωτοαγωγός ανιχνευτής που λειτουργεί σε κρυογενές περιβάλλον και μπορεί να ανιχνεύσει υπέρυθρη ακτινοβολίαΕίναι πιο ευαίσθητος από τους θερμικούς αισθητήρες.
