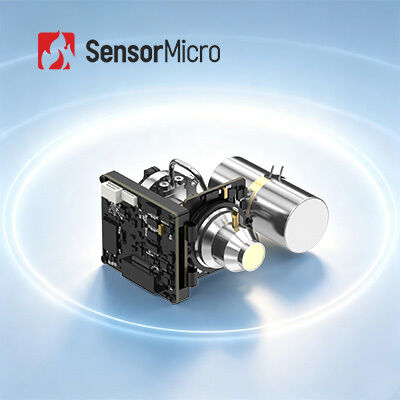

ΕYAS G615HMG HOT MWIR ψυγμένη υπέρυθρη μονάδα AD με ανάλυση 640x512 και μέγεθος εικονοστοιχείων 15μm

  • EYAS G615HMG HOT MWIR Cooled Infrared AD Module with 640x512 Resolution and 15μm Pixel Size
Τόπος καταγωγής Wuhan, επαρχία Hubei, Κίνα
Μάρκα SensorMicro
Πιστοποίηση ISO9001:2015; RoHS; Reach
Αριθμό μοντέλου EYAS G615HMG
Ποσότητα παραγγελίας min 1 κομμάτι
Τιμή Διαπραγματεύσιμος
Όροι πληρωμής T/T
Λεπτομέρειες
Μέγεθος 72×87×51 χιλιοστά Ψήφισμα 640x512 / 15μm
NETD 20mK(F4) Μέσο μήκος κύματος 3,7~4,8μm
Χαρακτηριστικά Εύκολη ενσωμάτωση Τύπος Ψυχμένες ενότητες AD
Επισημαίνω

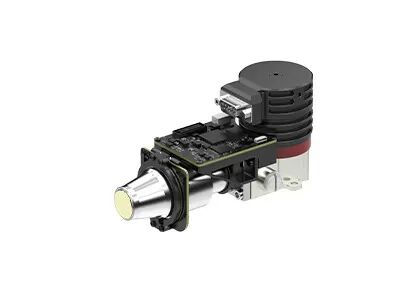

EYAS 330 δροσισμένες ενότητες καμερών

,

Δροσισμένες RoHS ενότητες καμερών

,

320x256 υπέρυθρος πυρήνας καμερών
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων
EYAS G615HMG HOT MWIR Ψυχοποιημένο υπέρυθρο AD Module 640x512/15μm
Επισκόπηση του προϊόντος

Η μονάδα ψύξης AD EYAS G615HMG ενσωματώνει έναν ανιχνευτή υπέρυθρου MWIR ψύξης 640×512/15μm HOT (υψηλή θερμοκρασία λειτουργίας) με πλακέτα κυκλωμάτων αναλογικού-ψηφιακού τύπου.Με υψηλής απόδοσης γραμμικό κρυοψυγείο Stirling, η ενότητα αυτή μετατρέπει τα αναλογικά σήματα εξόδου σε ψηφιακές ροές βίντεο, παρέχοντας παράλληλα την απαραίτητη ισχύ κίνησης και έλεγχο χρονισμού.

Η λύση αυτή επιτρέπει στους πελάτες OEM να εξορθολογίσουν τις δοκιμές αποδοχής των υπερύθρων ανιχνευτών, να απλοποιήσουν την ολοκλήρωση του συστήματος και να επιταχύνουν τους κύκλους ανάπτυξης.Η τεχνολογία HOT (θερμοκρασία λειτουργίας έως 150K) παρέχει βελτιστοποιημένο μέγεθος, βάρος και ισχύ (SWaP) με αυξημένη αξιοπιστία, καθιστώντας το ιδανικό για ελαφριά εφαρμογές που απαιτούν υψηλή σταθερότητα.

Βασικά χαρακτηριστικά
Συνολική συμβατότητα, επιταχυνόμενη ανάπτυξη
  • Βασισμένος σε κεντρικό ανιχνευτή υπέρυθρων με ψύξη MWIR 640×512/15μm HOT για ευρεία συμβατότητα πλατφόρμας
  • Το ολοκληρωμένο κύκλωμα AD για μετατροπή αναλογικής σε ψηφιακή επιτρέπει την ταχεία ενσωμάτωση του συστήματος
  • Σχεδιασμός "όλα σε ένα" με πανομοιότυπες διαστάσεις με τον ανιχνευτή
Η τεχνολογία HOT επιτρέπει βελτιστοποιημένη SWaP
  • Η θερμοκρασία λειτουργίας στο εστιακό επίπεδο αυξήθηκε σε 150 K
  • Συμπληρωματικές διαστάσεις: ≤ 72×87×51 mm
  • Ελαφρύ: ≤ 250 g
  • Μικρή κατανάλωση ενέργειας: ≤ 4,5 W
Εξαιρετικές επιδόσεις, εύκολη ενσωμάτωση
  • Ρυθμιζόμενος ρυθμός εικόνας από 1-120 Hz για τη λήψη ταχείων στόχων
  • Η διεπαφή Camera Link εκδίδει 16-bit raw δεδομένα
  • Δυνατότητα κατά σειρά ελέγχου λιμένων
Τεχνικές προδιαγραφές
Παράμετρος Προδιαγραφές
Σχήμα ΕΥΑΣ G615HMG
Απόφαση 640×512
Μέγεθος pixel 15 μm
Φασματική ανταπόκριση 30,7μm±0,2μm·4,8μm±0,2μm
Διάγνωση υπεριώδους ακτινοβολίας NETD ((23°C) 20mK ((F4)
Ποσοστό καρέ 1~120Hz, ρυθμιζόμενο
Τρόπος λειτουργίας Εικόνα, Τρόποι ενσωμάτωσης ITR/IWR, Αντι-φυτρώνει, λειτουργία Windows
Τυπική εξωτερική διεπαφή 60pin: 37201-SM060-032W1R01
5pin: A1257WR-S-5P-LCP
Ψηφιακό βίντεο 16 bit CameraLink (CameraLink βασική λειτουργία)
Εξωτερική συγχρονισμός CC1: Εξωτερικό πλαίσιο συγχρονισμένο
Επικοινωνία CameraLink UART (προεπιλεγμένο) / RS232 (προσαρμόσιμη)
Ταχύτητα Baud: 9600bps (προεπιλεγμένο)
Ηλεκτρική τροφοδοσία Δελτίο AD: 5V
Κρυοψύκτη: 12V
Σταθερή ισχύς (23°C) ≤ 4,5 W
Χρόνος ψύξης (23°C) ≤3 λεπτά
Μέγεθος 72 × 87 × 51 χιλιοστά
Βάρος ≤ 250 g
Θέρμανση λειτουργίας -40°C~+71°C
Βιομηχανικές εφαρμογές

Η μονάδα θερμικής απεικόνισης EYAS G615HMG χρησιμοποιείται ευρέως σε πολυάριθμες εφαρμογές, συμπεριλαμβανομένων των μη καταστροφικών δοκιμών (NDT), της παρακολούθησης του περιβάλλοντος, της παρακολούθησης μεγάλου βεληνεκούς, της επιστημονικής έρευνας,και διάφορες βιομηχανικές διαδικασίες ελέγχου.

Κατασκευαστικές ικανότητες
  • Υψηλή ευαισθησία και εξαιρετική απόδοση:Παγκόσμια κορυφαία τεχνολογία στην υπέρυθρη βιομηχανία
  • Διαφορετικοί ανιχνευτές υπέρυθρου διαθέσιμοι:Τόσο μη ψυγμένοι όσο και ψυγμένοι ανιχνευτές υπέρυθρων με διαφορετικά μορφότυπα και μεγέθη pixel
  • Παραγωγή σε μεγάλες ποσότητες για την ταχεία παράδοση:Τρεις γραμμές παραγωγής με ετήσια παραγωγική ικανότητα έως εκατομμύρια ανιχνευτές
  • Προηγμένες εγκαταστάσεις:30,000 τετραγωνικών μέτρων με 20.000 τετραγωνικά μέτρα χώρου καθαρού δωματίου
Συχνές Ερωτήσεις
Τι είναι η υπέρυθρη θερμική απεικόνιση;

Η θερμική απεικόνιση υπέρυθρου χρησιμοποιεί υπέρυθρη ακτινοβολία και θερμική ενέργεια για να συγκεντρώσει πληροφορίες για αντικείμενα.καθώς και διαφορές μέσα στα ίδια τα αντικείμενα., οι θερμικές εικόνες υπέρυθρου δείχνουν διακυμάνσεις ακτινοβολίας που αποκαλύπτουν χαρακτηριστικά σκηνής.

Ποιες είναι οι εφαρμογές της υπέρυθρης θερμικής απεικόνισης;

Η μέτρηση θερμοκρασίας και η απεικόνιση σε όλες τις καιρικές συνθήκες αποτελούν τις δύο θεμελιώδεις λειτουργίες της τεχνολογίας θερμικής απεικόνισης υπέρυθρου.Τα προϊόντα που αναπτύσσονται με τη χρήση αυτών των τεχνολογιών χρησιμοποιούνται ευρέως στην ηλεκτρική ενέργεια, ασφάλεια και παρακολούθηση, βιομηχανική κατασκευή, επιστημονική έρευνα, ιατρική θεραπεία και άλλους παραδοσιακούς τομείς.

Πώς λειτουργεί η υπερύθριη θερμική εικόνα;

Στην φύση, όλα τα αντικείμενα με θερμοκρασίες πάνω από το απόλυτο μηδέν (-273°C) εκπέμπουν υπέρυθρη ακτινοβολία.που παράγει διακριτές υπέρυθρες εικόνες γνωστές ως θερμικές εικόνες.

Πώς λειτουργούν οι υπέρυθροι ανιχνευτές;

Η υπέρυθρη ακτινοβολία που εκπέμπεται από τους στόχους εισέρχεται στο εύρος ανίχνευσης του θερμικού ανιχνευτή.που στη συνέχεια ενισχύονται και επεξεργάζονται για να σχηματίσουν ορατές υπέρυθρες εικόνες.

Ποια είναι τα πλεονεκτήματα των ψυγμένων υπερύθρων ανιχνευτών;

Οι ανιχνευτές εστιακού επιπέδου με ψύξη υπέρυθρου λειτουργούν σε χαμηλές θερμοκρασίες που παρέχονται από ψύκτες ανιχνευτών (DDC).Διακρίνοντας πιο λεπτές διαφορές θερμοκρασίας από ανώνυμους ανιχνευτές.Το σύστημα αυτό επιτρέπει την ανίχνευση, την ταυτοποίηση και την αναγνώριση αντικειμένων σε αποστάσεις άνω των δέκα χιλιομέτρων.παρέχουν εξαιρετικές επιδόσεις για απαιτητικές εφαρμογές.
