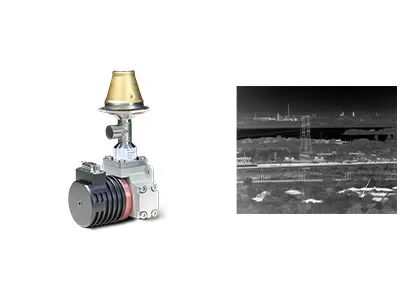

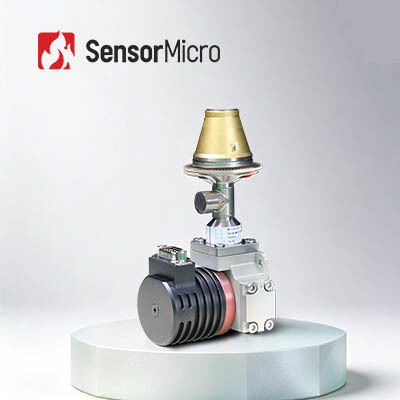

Συναρμολόγηση ψυχόμενου υπέρυθρου ανιχνευτή με ενσωματωμένο ψυκτήρα Dewar 1280x1024 12μm με NETD 18mK

  • 1280x1024 12μm Integrated Dewar Cooler Assembly Cooled Infrared Detector with 18mK NETD
Τόπος καταγωγής Κίνα
Μάρκα SensorMicro
Πιστοποίηση ISO9001:2015; RoHS; Reach
Αριθμό μοντέλου C1212M
Ποσότητα παραγγελίας min 1 κομμάτι
Τιμή Διαπραγματεύσιμος
Όροι πληρωμής T/T
Λεπτομέρειες
Ψήφισμα 1280x1024/12μm NETD 18mK (F2/F4)
Φασματικό εύρος 3,7~4,8μm MW Μέγ. Ρυθμός καρέ 100Hz
Τροφοδοτικό 24V DC Θερμοκρασία λειτουργίας -45℃~+71℃
Επισημαίνω

12um Megapixels Ψυχροποιημένος ανιχνευτής FPA

,

1280x1024 Ψυχροποιημένος ανιχνευτής FPA

,

Ανιχνευτής ψύξης FPA υψηλής ευαισθησίας
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων
Επισκόπηση προϊόντος

Διαθέτοντας έναν αισθητήρα εστιακής επιπέδου ανάλυσης 1280×1024 megapixel με ευρέως υιοθετημένο pixel pitch 12μm, ο C1212M προσφέρει τετραπλάσιο αριθμό pixel σε σχέση με τους παραδοσιακούς ανιχνευτές 640×512/15μm στην ίδια περιοχή στόχου, με αποτέλεσμα ευρύτερο οπτικό πεδίο και πλουσιότερες λεπτομέρειες στόχου. Όταν συνδυάζεται με οπτικά μικρότερης εστιακής απόστασης, επιτυγχάνει την ίδια εμβέλεια ανίχνευσης, καθιστώντας τον ιδανική επιλογή για ανίχνευση μεγάλης εμβέλειας και αναγνώριση λεπτομερών εικόνων.

Κύρια Χαρακτηριστικά
Εξαιρετική Απόδοση
  • Υψηλή ευκρίνεια 1280×1024 για ευρύτερο οπτικό πεδίο και μεγαλύτερη απόσταση
  • Μέγεθος pixel 12μm για καλύτερη χωρική ανάλυση
Ευκρινής & Καθαρή Εικόνα
  • Υψηλή ευαισθησία, τυπικό NETD έως 18mK
  • Καλή ομοιομορφία, αποτελεσματικό ποσοστό pixel >99,5%
Σχεδιασμός για Ειδικές Εφαρμογές
  • Ο αριθμός F μπορεί να προσαρμοστεί
  • Εγγυημένη συνεχής προμήθεια
Προδιαγραφές προϊόντος
Μοντέλο C1212M HD MWIR Ψυχόμενος Υπέρυθρος Ανιχνευτής
Ευαίσθητο Υλικό MCT
Ανάλυση 1280×1024
Μέγεθος Pixel 12μm
Φασματική Απόκριση 3.7μm±0.2μm～4.8μm±0.2μm
Λειτουργία Λειτουργίας Snapshot; Λειτουργίες Ενσωμάτωσης ITR/IWR; Λειτουργία Παραθύρου; Anti-blooming
Χωρητικότητα Φόρτισης 6.75Me-/4.8Me-(ITR); 5.25Me-/3.3Me-(IWR)
Δυναμικό Εύρος Λειτουργία ITR ≥80dB; Λειτουργία IWR ≥76dB
Κανάλι Εξόδου 4 ή 8 Κανάλια; Έως 20MHz ανά έξοδο
Μέγιστος Ρυθμός Καρέ 100Hz
Τυπικό NETD 18mK (F2/F4)
Αποτελεσματικό Ποσοστό Pixel ≥99,5%
Μη Ομοιομορφία Απόκρισης ≤8%
Διαμορφώσιμος Ψύκτης RS058F (Περιστροφικός Ψύκτης Stirling) | LS734 (Γραμμικός Ψύκτης Stirling)
Σταθερή Κατανάλωση Ενέργειας (23℃) ≤7W (RS058F) | ≤10W (LS734)
Μέγιστη Κατανάλωση Ενέργειας (71℃) ≤17W (RS058F) | ≤45W (LS734)
Τροφοδοσία 24V DC
Χρόνος Ψύξης (23℃) ≤6min (RS058F) | ≤4min (LS734)
Μέγιστο Μέγεθος (mm) 149×58.5×71 (RS058F) | Συμπιεστής Φ46×122, Dewar Φ55×119 (LS734)
Βάρος (g) ≤600 (RS058F) | ≤1200 (LS734)
Θερμοκρασία Λειτουργίας -45℃～+71℃
Βιομηχανικές Εφαρμογές

Ο ψυχόμενος με κρυογονική ψύξη υπέρυθρος ανιχνευτής MWIR C1212M χρησιμοποιείται ευρέως σε πολλούς τομείς όπως η μη καταστροφική δοκιμή (NDT), η περιβαλλοντική παρακολούθηση, η επιτήρηση μεγάλης εμβέλειας, η επιστημονική έρευνα και άλλα.

Τα Πλεονεκτήματά μας

Κατά τη διαδικασία πωλήσεων, η SensorMicro προσφέρει ολοκληρωμένη τεχνική υποστήριξη για την ενσωμάτωση και τον εντοπισμό σφαλμάτων προϊόντων. Οι μηχανικοί μας συνεργάζονται στενά με τις ομάδες R&D και παραγωγής των πελατών, παρέχοντας λεπτομερή τεχνική τεκμηρίωση προϊόντων, οδηγίες ενσωμάτωσης και τεχνική εκπαίδευση επί τόπου. Διασφαλίζουμε την ομαλή ενσωμάτωση των υπέρυθρων ανιχνευτών, των θερμικών μονάδων και των υπέρυθρων πυρήνων στα τελικά προϊόντα των πελατών, συντομεύοντας τον κύκλο R&D και βελτιώνοντας την αποδοτικότητα παραγωγής. Για μεγάλης κλίμακας ή σύνθετα έργα, αναθέτουμε επίσης αποκλειστικούς διαχειριστές έργων για τον συντονισμό πόρων, την παρακολούθηση της προόδου του έργου και την έγκαιρη αντιμετώπιση τυχόν τεχνικών ζητημάτων.

Συχνές Ερωτήσεις
1. Τι είναι ένας υπέρυθρος ανιχνευτής / αισθητήρας θερμικής απεικόνισης;

Τα υπέρυθρα κύματα δεν μπορούν να γίνουν ορατά από το ανθρώπινο μάτι. Ένας υπέρυθρος ανιχνευτής / αισθητήρας θερμικής απεικόνισης είναι μια οπτο-ηλεκτρική συσκευή που αντιδρά στην υπέρυθρη ακτινοβολία και τη θερμική ενέργεια, μετατρέποντάς την σε ηλεκτρικό σήμα και στη συνέχεια εξάγοντας ορατές θερμικές εικόνες.

2. Τι είναι το WLP;

Το WLP αναφέρεται στη συσκευασία επιπέδου γκοφρέτας (wafer level package). Είναι η διαδικασία ολοκλήρωσης συσκευασίας υψηλού κενού απευθείας στην πλήρη γκοφρέτα MEMS, στη συνέχεια χάραξης και κοπής για την κατασκευή ενός μεμονωμένου υπέρυθρου αισθητήρα. Μαζί με τη μεταλλική συσκευασία και την κεραμική συσκευασία, αποτελούν τις 3 κύριες μορφές συσκευασίας μη ψυχόμενων υπέρυθρων ανιχνευτών.

3. Ποιο είναι το πλεονέκτημα του WLP;

Οι ανιχνευτές IR WLP είναι ειδικά σχεδιασμένοι για να καλύπτουν τις απαιτήσεις μικρογραφίας και χαμηλού κόστους στην εφαρμογή της υπέρυθρης τεχνολογίας στην αγορά ηλεκτρονικών ειδών ευρείας κατανάλωσης. Προσφέρουμε τώρα μια ποικιλία λύσεων μονάδων υπέρυθρων WLP για την ενίσχυση νέων εφαρμογών σε αναδυόμενες αγορές.
